AFN80系列赋安火灾报警控制器接线及调试

1、强大的现场编程功能，调试开通快捷、方便

2、具有强大的自适应、自诊断功能

3、高可靠的全数字总线通讯协议

4、自动ID识别技术

5、可扩展RS232、CAN通讯接口

6、强大的总线过流、过压和过载保护功能

7、有的5路多线直接启停功能、可用直接启停风机、水泵等设备

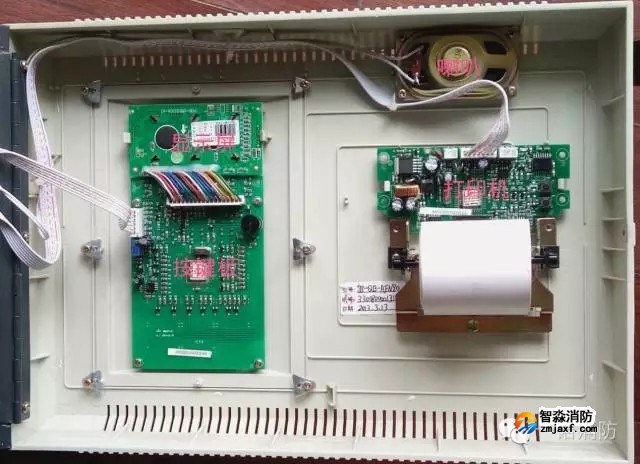

AFN80主机外观图

第一步：按功能键，选择6其他，提示请输入密码：5634确认，然后进入3编程，请输入密码：8421确认，按1系统，进行编写探头和模块的总数，例如探头16个，6个温感，6个手报，6个声光，探头总数62个，模块总数12个，按以下操作进行编写：

 022探  012模   001栋0声光 5启停

按确认后，在按功能键进行保存

第二步：进入3显示，再进入1新编显示关系编程，先编探头，再编模块

0探001至016对应1区001层001号01烟感，按确认

0探017至022对应1区001层017号02温感，按确认

1模001至006对应1区001层001号10手报，按确认

1模007至012对应1区001层007号44讯响器，按确认

最后按确认后在按功能键进行保存。

    常用代码 01烟感，02温感，10手报，11消火栓按钮，12压力开关，13水流指示器，14信号阀，28正压风机，44声光，54电梯，56强启，57强切。

第三步：保存好显示关系后，按4联动，再按1联动关系编程，设备1代表任，设备2代表本，设备3代表邻，0代表如果，1代表或者：2代表并且，3代表启动。

0如任区任层任号至任层任号01烟感， 按确认，

1或任区任层任号至任层任号02温感， 按确认，

1或任区任层任号至任层任号10手报， 按确认，

3启本区邻层任号 44讯响器  延时000 按确认，

按功能键退出进行保存，最后会提示是否保存初始化，按1是编程完毕。
