本期为大家带来青鸟火灾自动报警系统中特殊火灾探测器的接线示意图。

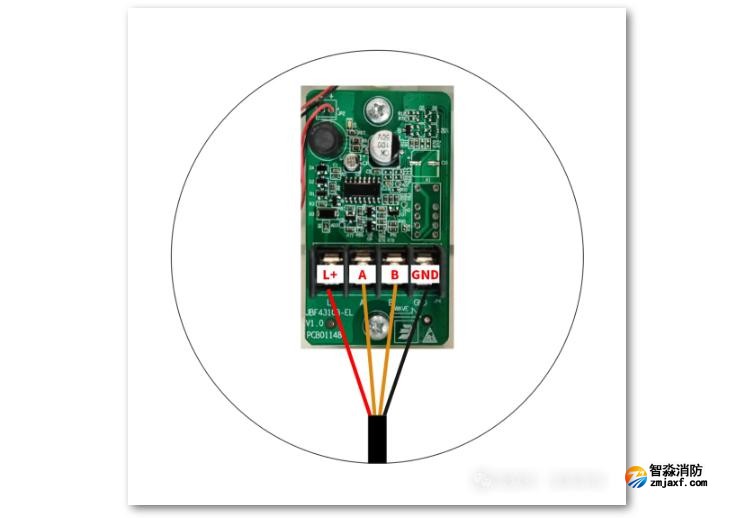

JTW-LCD-JBF4310-1缆式线型感温火灾探测器接线图：

信号处理单元

终端盒

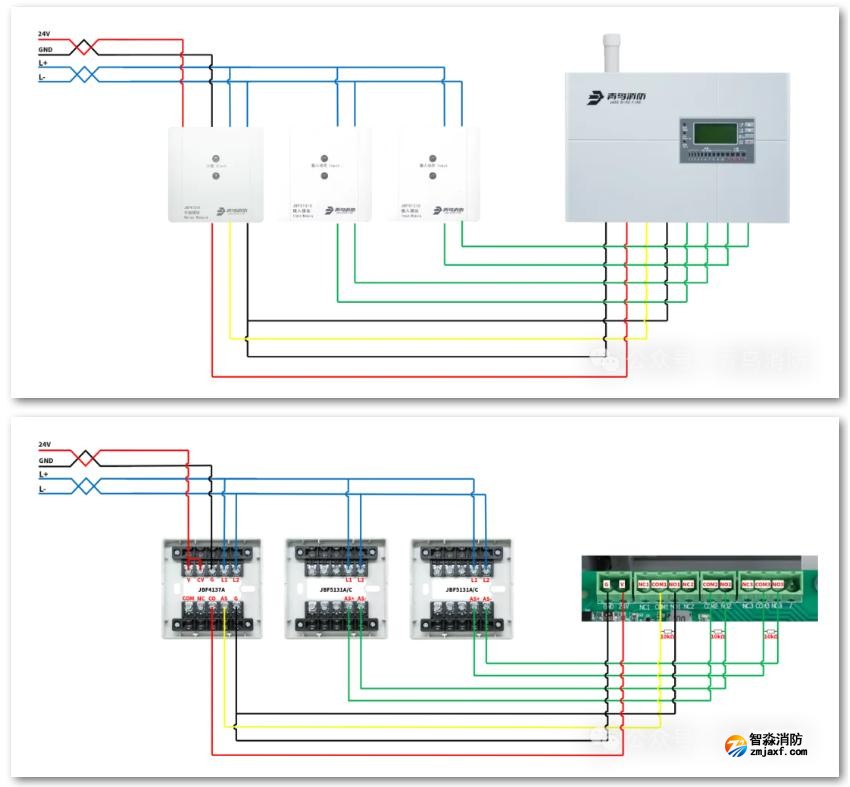

JBF-AR10P1吸气式感烟火灾探测器接线图：

　　（根据实际需求配置输入模块JBF5131A/C的数量）

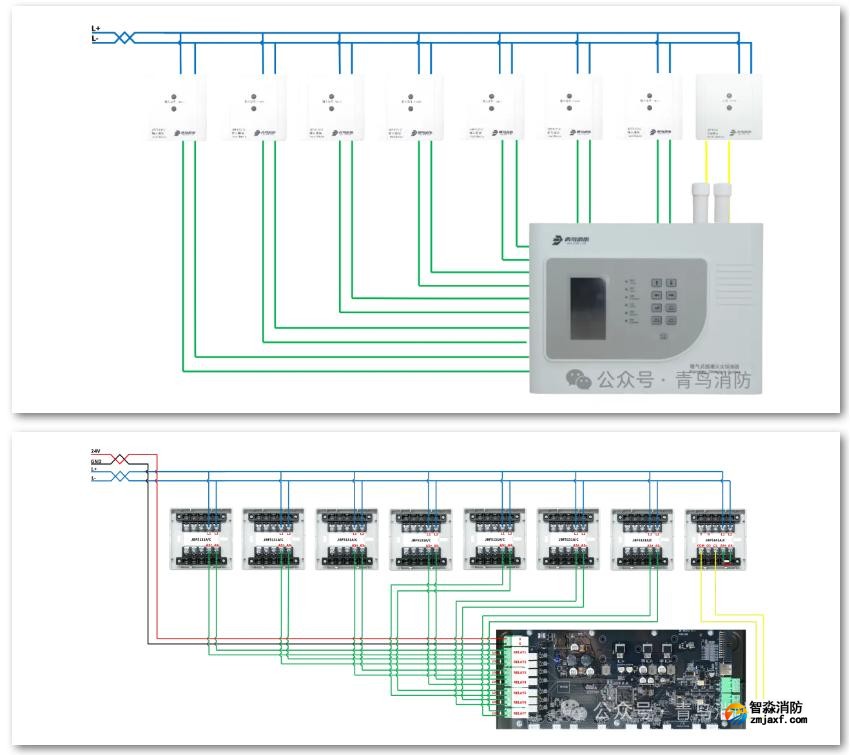

JBF-AR10P2/4吸气式感烟火灾探测器接线图：

JTG-Z-JBF4385A点型紫外火焰探测器接线图：

　　非防爆型

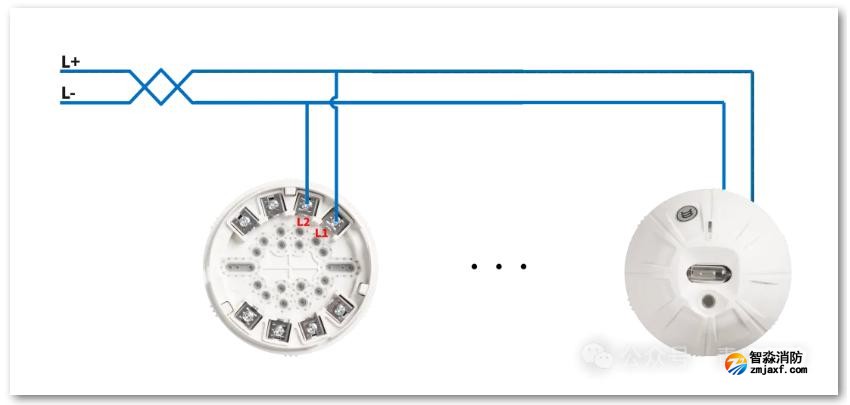

JTG-U-JBF4386A点型紫外火焰探测器接线图：

　　非防爆型

JTG-H-JBF4384A-Ex点型红外火焰探测器接线图：

　　本安防爆型

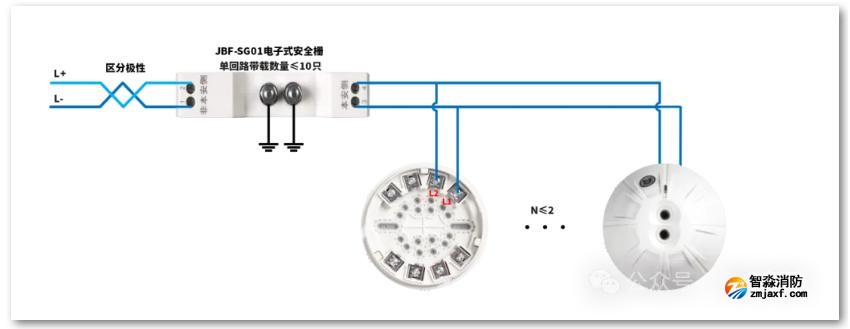

配备JBF-SG01电子式安全栅

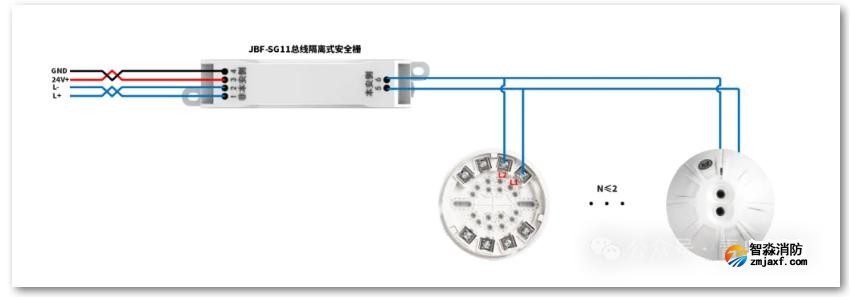

配备JBF-SG11总线隔离式安全栅

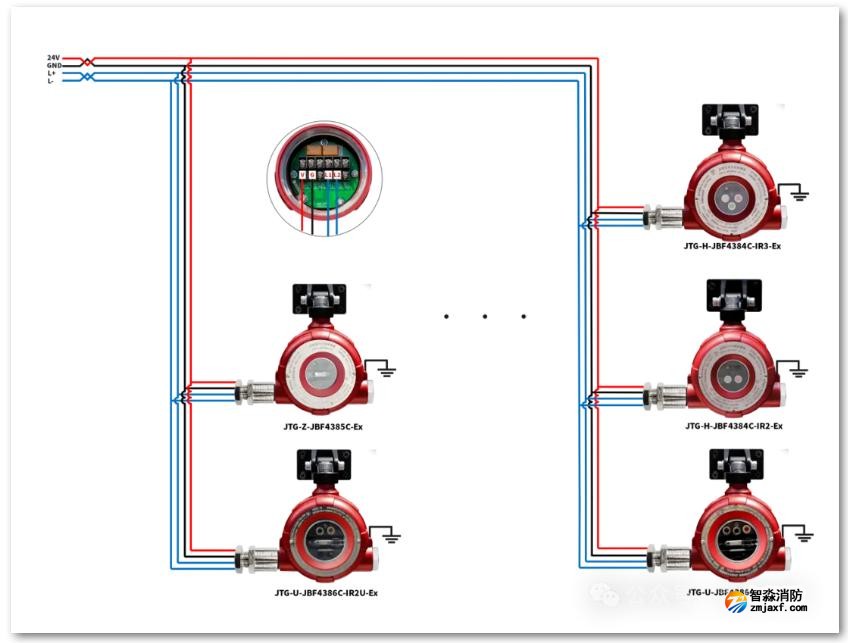

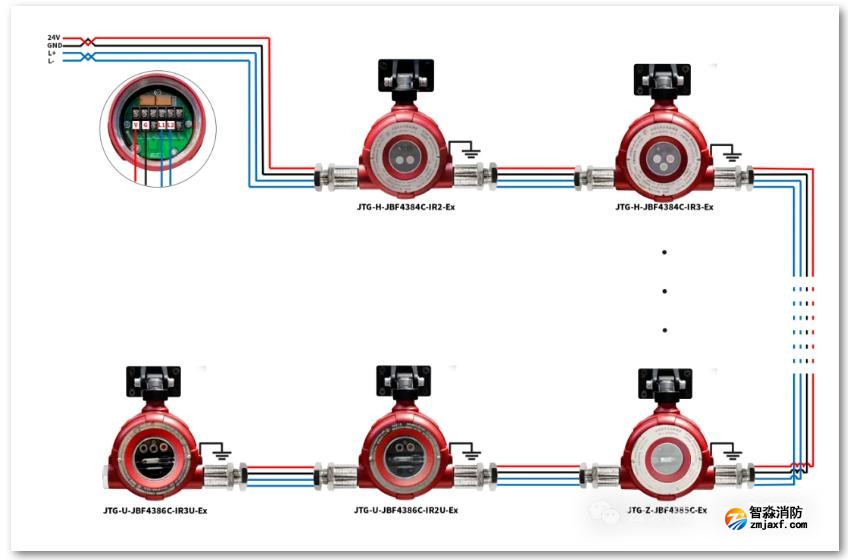

点型红外火焰探测器：JTG-H-JBF4384C-IR2-Ex、JTG-H-JBF4384C-IR3-Ex

点型紫外火焰探测器：JTG-Z-JBF4385C-Ex

点型红外火焰探测器、点型紫外火焰探测器：JTG-U-JBF4386C-IR2U-Ex、JTG-U-JBF4386C-IR3U-Ex

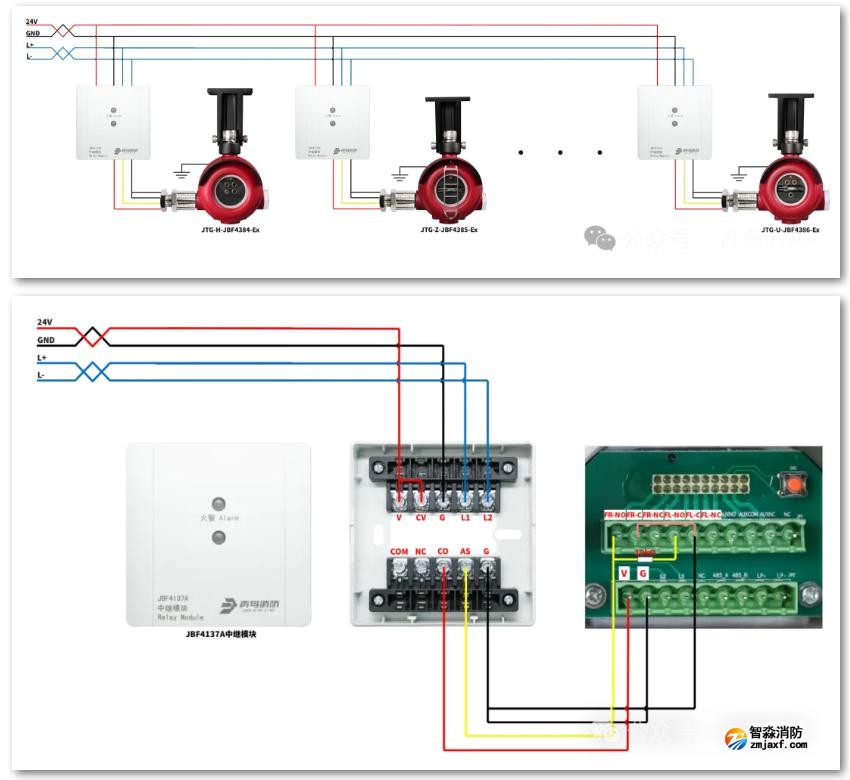

　　隔爆型

手拉手

分支

点型红外火焰探测器：JTG-H-JBF4384-Ex

点型紫外火焰探测器：JTG-Z-JBF4385-Ex

点型红外火焰探测器、点型紫外火焰探测器：JTG-U-JBF4386-Ex
