青鸟JBF5131A输入模块接线图

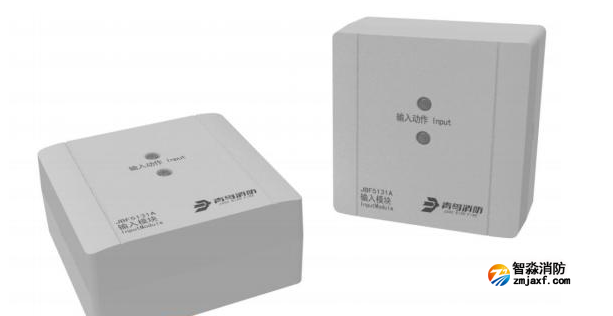

青鸟乐鱼在线(中国)JBF5131A输入模块用于接收无源触点信号的模块。可接收被监视设备动作后提供的常开无源触点信号或常闭无源触点信号，通过输入动作指示灯常亮来示意用户。设备动作时将反馈信号传送到乐鱼在线(中国)联动控制器。

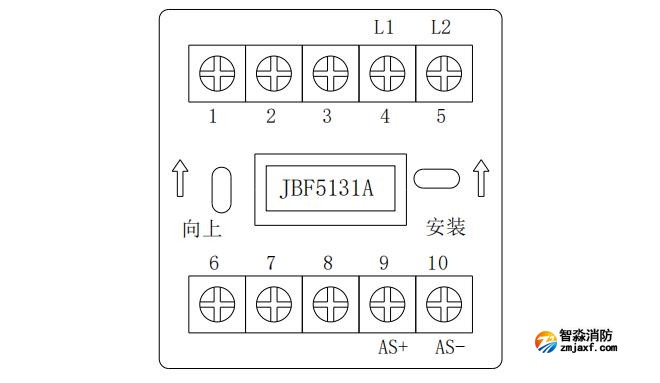

JBF5131A输入模块接线端子图：

　　L1（端子4）、L2（端子5）：接通回路总线，无极性。

　　AS+（端子9）、AS-（端子10）：接应答（无源触点），须并联10KΩ终端电阻。

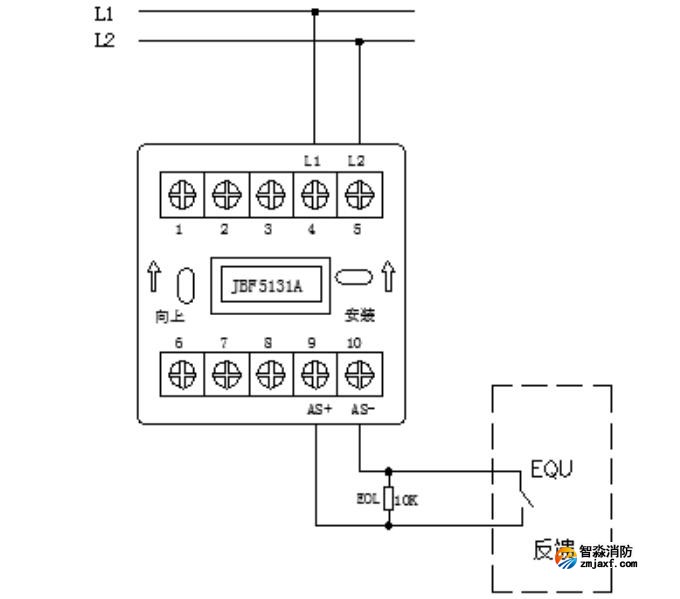

JBF5131A输入模块无源常开信号接线图：

　　AS+（端子9）、AS-（端子10）：接应答（无源触点），连接在AS+和AS-上的监视设备的动合端必须并联10KΩ终端电阻。接线示意图如上图。

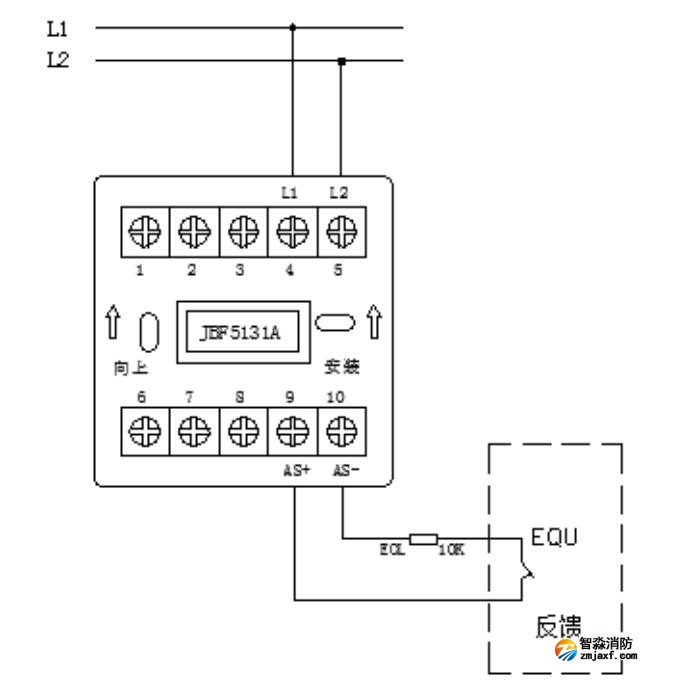

JBF5131A输入模块无源常闭信号接线图：

　　AS+（端子9）、AS-（端子10）：接应答（无源触点），连接在AS+和AS-上的监视设备的动开端必须串联10KΩ终端电阻。接线示意图如上图。
