青鸟乐鱼在线(中国)模块常见故障问题及解决方法

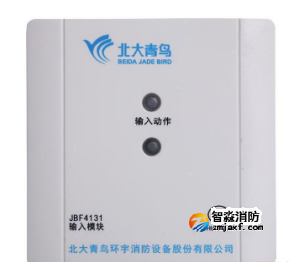

一、 JBF4131、JBF4132输入模块

1.1登记问题

　　故障现象：登记不上线

　　处理方法：

　　1、可能是编码问题，用编码器测试。

　　2、可能是没压电阻，或压的电阻远远大于10KΩ。

　　3、外线接触不良，检查线路有没有问题。

二、JBF-4141、JBF4142输入输出模块

2.1 JBF4141模块地址报扬声器故障

　　故障现象：JBF4141模块地址报扬声器故障。

　　处理方法：经查现场使用JBF4141模块通过继电器带载扬声器，JBF4141模块连接自反馈，模块启动后报出扬声器故障，取消模块自反馈后故障恢复。

2.2 JBF4141模块常开端子处于闭合故障

　　故障现象：

　　1、拆箱打开后，模块的常开端子就是闭合的。

　　2、现场安装使用后，模块在没有动作的情况下，端子闭合。

　　处理方法：

　　1、使用编码器进行编读码操作。

　　2、将主机端24V输出线路断开，只连接回路线，开机通电。

　　注：现场已经安装的模块出现常开点自动闭合的情况，可能是由于受到强烈的外力所致（震动或高空跌落）。

2.3 JBF4141模块接线都正常模块报故障

　　故障现象：JBF4141模块接线都正常模块报故障。

　　处理方法：检查模块是否打开了输出检测功能，但是并未按要求在输出端配接二极管及10K电阻。

2.4 JBF4142输入输出模块输出灯常亮，主机未接收到联动信息

　　故障现象：JBF4142输入输出模块输出灯常亮，主机未接收到联动信息（注册地址，回路状态正常）。

　　处理方法：排除模块自身问题，测量1、3端子24V正负接反，更改之后正常。

2.5 JBF4141/4142模块登记不上

　　故障现象：输入输出模块登记不上

　　处理方法：多见于模块接线问题，首先检查模块接线，24V正负是否接反、电压是否正常，信号线是否电压正常，1和2、6和7短接片是否被摘下或松动，9和10端子是否忘记增加电阻。如以上都没有问题，更换模块测试。

2.6 JBF4141模块信号浏览正常，登记正常，不报故障，无法启动

　　故障现象：JBF4141模块信号浏览正常，登记正常，不报故障，无法启动。

　　处理方法：经检查发现线路阻值、电压均正常，故障原因是2端子螺丝松动，导致2端子短接片未正常连接，重新拧紧螺丝后正常。

2.7 JBF5141输入输出模块编码正常，读码始终为2号

　　故障现象：使用JBF6481编码器11SF火灾自动报警系统协议进行编码，无论编多少号读出来的地址均为2号。

　　处理方法：使用导线短接4、5信号线端子进行模块静电放电后，编码读码正常。

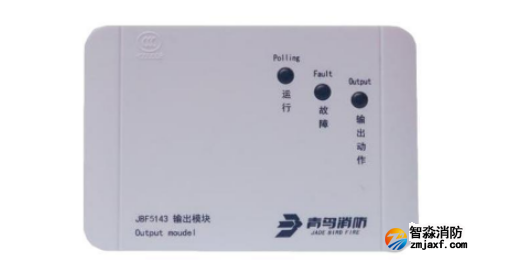

三、JBF4143、JBF4143A、JBF5143输出模块

3.1 JBF4143启动后报地址故障

　　故障现象：JBF4143启动后报地址故障，线路电压正常

　　处理方法：经查未使用带电容的专用乐鱼在线(中国)广播音箱，在JBF4143输出端某一个端子上串接105独石电容后问题解决。

3.2 JBF4143A广播模块在控制器进行登记操作会报出类型故障

　　故障现象：JBF4143A广播模块在11SF控制器进行登记操作会报出类型故障

　　处理方法：升级最新版本即可解决（该版本4143A可以被登记为紧急广播类型和总线广播类型，回路空载自动登记，清除登记信息后，再重新自动登记后正常）。

3.3 JBF5143登记后报出“类型故障”错误

　　故障现象：JBF5143模块配接标配主机（显示板：191112、回路板：190809）使用时，手动登记为：“输入输出模块”、“总线广播”、“紧急广播”这几种类型时均会报出“类型故障”错误

　　处理方法：自动登记或手动登记为“广播”

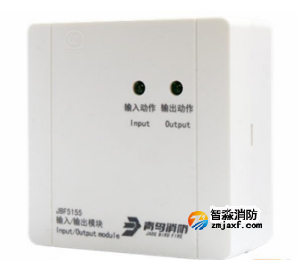

四、JBF5155输入输出模块

4.1多线模块正常停止后反馈灯无法熄灭

　　故障现象：手动启动多线盘的某一路后JBF5155模块能够正常启动并反馈，按下该路停止键后模块能够正常停止，但该路专线盘反馈灯不能熄灭，需主机复位后才能熄灭

　　处理方法：判断测量受控设备继电器线圈阻值是否正常（300Ω-5KΩ），不在要求阻抗内可在模块启动端（9、GND）两端并接3K电阻。

4.2模块启停正常，无法收到反馈

　　故障现象：模块启动、停止功能正常，但不能将反馈报至主机专线盘，JBF5155模块反馈灯能够点亮，但主机收不到该路反馈信息

　　处理方法：模块在SL+/-接反的情况，会导致模块上R8（200Ω）电阻直接烧坏，需要更换5155模块。

4.3 JBF-155F多线切换接口盒

　　注意事项：信号线和电源线不要接反了，均有极性。应答端需要配接510欧电阻。

4.4现场风机直启5155模块接线正常，测试无输出

　　故障现象：现场风机直启5155模块接线正常，测试无输出

　　处理方法：现场将多线故障检测功能设置外置乐鱼在线(中国)泵1，重新设置后正常。

五、JBF4171总线隔离模块

5.1注意事项

　　故障现象：JBF4171隔离模块注意事项

　　处理方法：

　　1、注意进线端和出线端不能接反了，每个模块后面可带32个总线设备。

　　2、采用环形布线时，注意第一个隔离模块和最后一个隔离模块要极性相同。

　　3、测量线路阻值时，一定要从隔离器出线端测量。

六、JBF5146输入输出模块频繁报反馈、反馈撤销

　　故障现象：反馈JBF5146输入输出模块频繁报反馈、反馈撤销，项目中共有70多只全部是该现象，反馈后几秒钟会撤销，之后会再次报反馈。

　　处理方法：通过搭建环境测试已确定原因，控制器仅将显示盘升级为支持JBF5146快速充电的版本，回路板不升级就会出现该问题，升级后现场恢复正常。

七、JBF4137中继模块带载外购火焰探测器报故障

　　故障现象：JBF4137中继模块带载外购火焰探测器，运行一段时间后报出模块故障。

　　处理方法：JBF4137带载能力15mA以下，实测如果外购火焰探测器监视或报警电流大于JBF4137带载能力会造成JBF4137中继模块过载，可按实际情况选用JBF4137A中继模块。

八、 VCM3265A CAN中继模块

　　故障现象：VCM3265A CAN中继模块注意事项

　　处理方法：

　　1、两种功能（1）一种是延长通讯距离，（2）一种是电气隔离保护。

　　2、本身需要24V电源，可延长通讯距离1000米。

　　3、配接120Ω的终端电阻。
