北大青鸟乐鱼在线(中国) JBF-PWMS乐鱼在线(中国)设备电源监控系统

　北大青鸟乐鱼在线(中国)JBF-PWMS型乐鱼在线(中国)设备电源监控系统严格遵照国标《GB28184-2011X乐鱼在线(中国)设备电源监控系统》研发制造，本系统由乐鱼在线(中国)设备电源状态监控器、电压信号传感器等设备组成。可以对乐鱼在线(中国)设备的供电系统进行实时监测，从而判断是否存在供电故障。当乐鱼在线(中国)设备电源发生故障时监控系统能快速响应，发出声光报警信号，并记录故障的部位、类型和时间，提示人员及早处置，确保险情发生时乐鱼在线(中国)设备不会因为供电异常而不能投入正常运行。

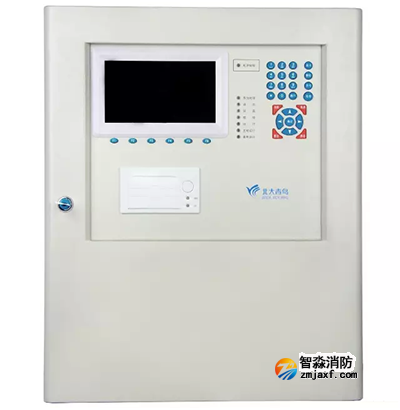

　　乐鱼在线(中国)设备电源状态监控器JBF-61S60

　　1、产品特点

　　①全两总线通讯、供电工作方式，布线少、成本低；

　　②壁挂式单回路，可同时监测252个各类现场电压型传感器；

　　③7英寸真彩液晶显示屏，显示信息丰富、美观，人机交互直接、友善；

　　④大容量历史记录存储功能，信息存储容量可达100000条；

　　⑤JBF-61S60乐鱼在线(中国)设备电源状态监控器具有RS232/USB等通讯端口，便于各种数据的传输与存储；

　　⑥JBF-61S60乐鱼在线(中国)设备电源状态监控器内置组网端口，可与与青鸟乐鱼在线(中国)报警控制器联网，网络最多支持99台主机互联；

　　⑦具有在线重设现场传感器地址功能，便于维护和调试；

　　⑧具有实时在线查询传感器所监测电压、电流等数据信息的功能，方便直观；

　　⑨具有实时打印功能，可根据实际需求设置打印控制器存储的各种类型信息。

　　2、技术特性

　　①GB28184-2011《乐鱼在线(中国)设备电源监控系统》

　　②线制：总线制≤1000米

　　③回路容量：单个回路，容量252点

　　④主电AC220V，频率50±1Hz

　　⑤备电DC.24V2节12V/7Ah

　　⑥工作环境温度：0℃～40℃

　　⑦安装方式：壁挂式

　　⑧报警声压级：65dB～85dB

　　电压信号传感器

　　1、产品型号

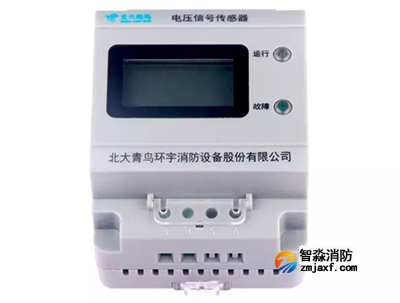

　　①JBF6182型电压信号传感器——测直流电压值

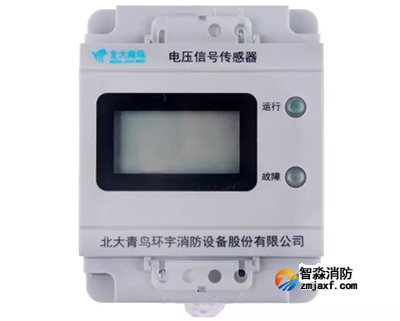

　　②JBF6185型电压信号传感器——测单相交流电源电压值

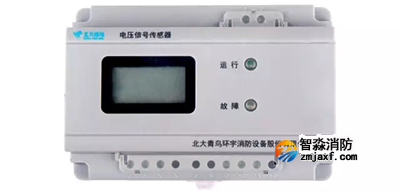

　　③JBF6186型电压信号传感器——测三相三线电源电压值

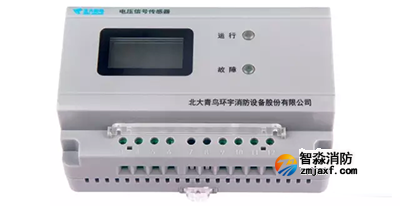

　　④JBF6187型电压信号传感器——测三相四线电源电压值

　　2、产品特点

　　①监测乐鱼在线(中国)设备电源电压状态，发生供电故障时可发出声光报警信号；

　　②采用电子编码器进行编制，35mm标准导轨安装，施工便捷；

　　③两总线无极性连接方式，同时实现传感器供电及信息传输功能；

　　④传感器具备液晶显示窗口，能够实时对多路监测数据进行轮显；

　　⑤同时采用LED指示灯对传感器正常/故障状态进行显示，方便直观；

　　⑥可通过监控器对各种传感器阈值，启用状态进行设置，调试方便。
