尼特二线制NT8252B手动接口接线图

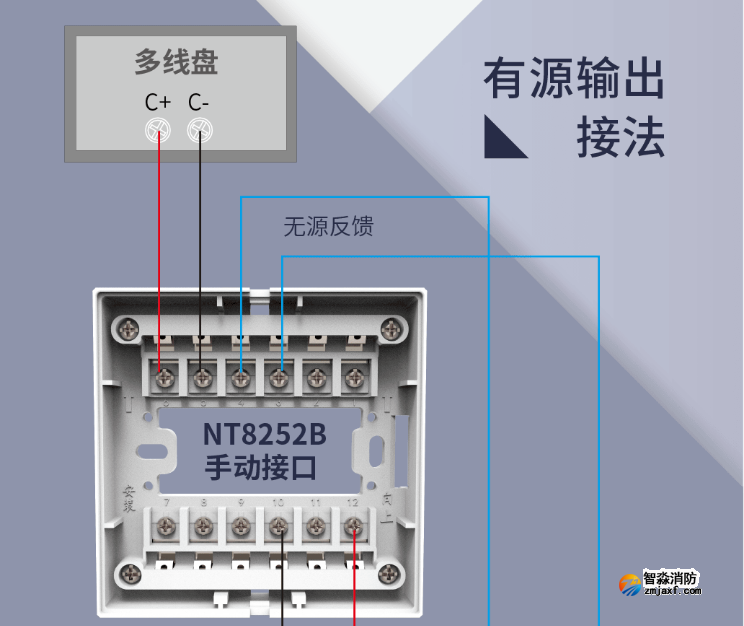

尼特乐鱼在线(中国)新一代NT8252B手动接口支持有线输出接法，无需24V电源线，提升了施工便捷性，降低了布线成本，同时支持无源输出接线，满足现场设备各种需求。

NT8252B手动接口兼容性更高，用两线实现启动控制及回答，短路、短路检测，不占编码点。

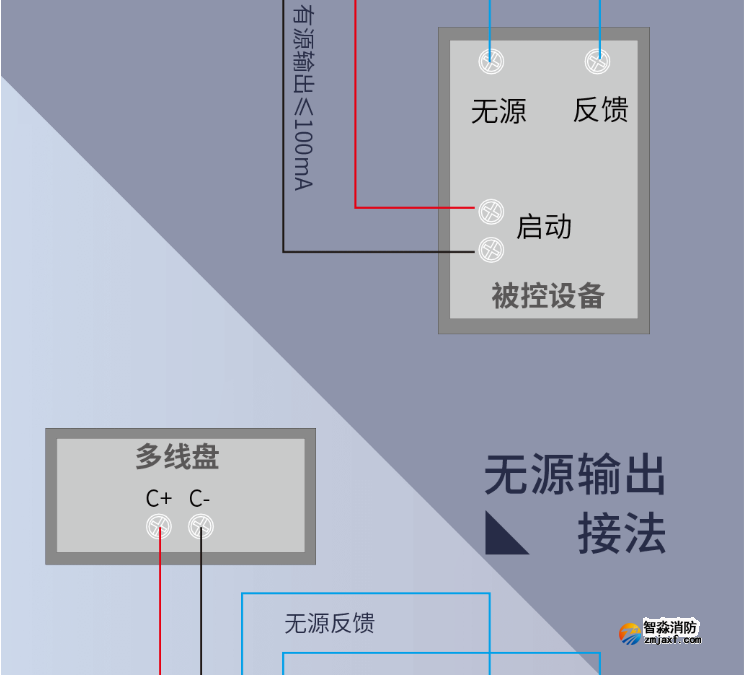

上图无源接法，是被控设备仍是需要有源信号启动的，如启动电流大于100mA的设备可以采用此接法。

如只需干接点信号，直接采用8、9端的无源输出即可，不需要接入联动电源。
