8.1进入和退出调试状态

为方便系统调试，本控制器为工程调试人员提供了调试密码，输入此密码进入调试状态后,进行任何操作均不需输入密码。进入调试状态的标志是在液晶屏的右下角处有一个“”号（如图8-1）。

图8-1

如想退出调试状态可通过锁键来实现，同时本控制器还设置了自动退出调试状态的功能，即控制器的系统时间到凌晨00:00时，便自动退出调试状态。

本控制器对调试状态有“记忆”功能，如果控制器在关机时处于调试状态，再次开机时，系统将仍处于调试状态。

8.2调试状态下的开机操作

本控制器进入调试状态后，进行开机操作时液晶屏会显示“确认注册方式”屏幕（如图8-2）。

图8-2

本系统共设置了两种注册方式：

?按“1”则进入“重新注册”方式，即控制器将逐点注册外接设备，显示注册结果（如图8-3、8-4）,然后再自动检测键盘、指示灯、数码管、屏幕及声音。

? “直接登陆”需键入“2”， 控制器检测完键盘、指示灯、数码管、屏幕及声音后，直接进入“系统工作正常”状态，而不再对外部设备进行注册。如果30秒内未选择注册方式，系统将以“直接登陆”方式注册。

自检完毕后，开机过程结束，系统进入正常监控状态（如图8-1）。在调试状态下，按下“自检”键后系统将进行和开机时相同的声光检查及设备注册操作。

图8-3

图8-4

上图为外部设备、通讯设备注册结束后显示的结果。

如果控制器接入联网卡，显示完授权状态信息后，将提示“网络系统正常”，表示已经检测到联网卡），此时该控制器处于GST联网状态。

8.3调试状态操作

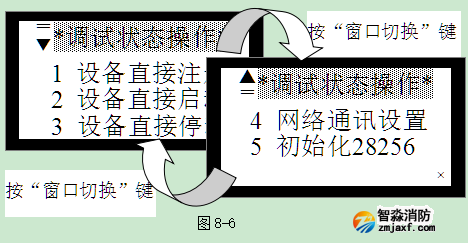

在系统设置操作状态下（如图6-1），键入“6”，便进入调试操作状态（如图8-6）。调试状态提供了设备直接注册、设备直接启动、设备直接停动、网络通讯设置及初始化28256五种操作。

图8-6

8.4设备注册设置

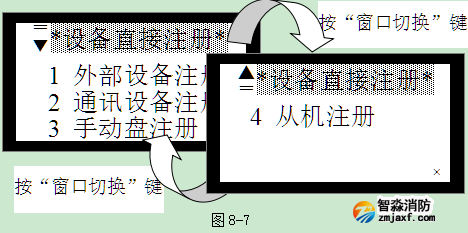

在调试状态下，系统可对外部设备、通讯设备、手动盘、从机重新进行注册并显示注册信息，而不影响其它信息，选择“设备直接注册”，液晶如图8-7显示。

图8-7

例如外部设备的注册如图8-8所示：

图8-8

注意：在控制器开机自检或设备直接注册时，按任意键可加快外部设备的注册速度。

8.5设备直接启动设置

在系统调试时，允许对探测器类设备通过键盘操作使其进入报警状态，为查找探测器位置和通讯部分的测试提供了方便。

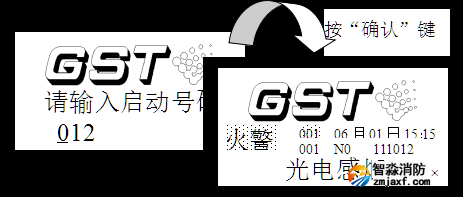

选择调试状态操作菜单的第二项则进入设备直接启动状态，可对探测器进行直接启动控制，当探测器被启动后，将通过总线向控制器传送火警信息（如图8-9所示）。

图8-9

例如上图中输入的启动号码为012，启动的是原码为12的探测器，此时该探测器的报警确认灯亮，同时向控制器发出报警信息。

模块的启动操作与探测器相同。

8.6设备直接停动设置

如需停动已经被直接启动的探测器类设备，则应选择调试状态操作菜单的第三项（如图8-10），此时输入设备的一次码按“确认”键后，该设备即被停动，此时该设备的报警确认灯熄灭；同时在液晶屏上显示该设备的回码脉宽值。

图8-10

上图中，012为停动设备号码，0555为该设备的回码脉宽值。

8.7网络通讯设置

见第九章。

8.8初始化28256

选择图8-6的第五项时，控制器将会清除系统内已经定义的所有联动公式、设备定义，同时将“自动允许”、“手动允许”及“喷洒允许”均置为“禁止”状态，因此在进行此项操作时，应输入其特有的密码，输入密码后液晶屏显示，此时操作人员应待初始化结束后关机再重新开机进行操作。

注意：

以上所有调试状态操作只有在工程调试状态下（输入调试密码后）才可进行。
