光交箱如何施工安装？平时我们经常会遇到，本期课堂君和大家一起来了解下。

1 光交箱基座施工要求

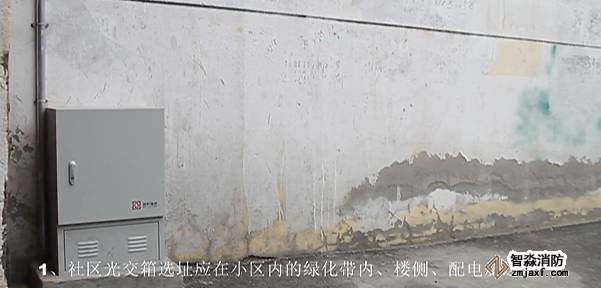

1）社区光交箱选址应在小区内的绿化带内、楼侧、配电房旁，不容易被碰撞的地方，避开外部高压电干扰及高温、腐蚀和易燃易爆区影响，不影响居民的正常生活和出行。

2）光交箱下半部分可以使用烧结红砖砌筑，上半部分30公分要采用高强度混泥土浇筑，使用4个预埋螺丝对箱体进行连接和固定。

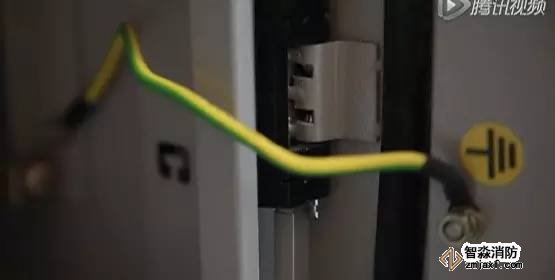

3）光交箱必须接地，分别做箱体接地和加强芯接地。

总结：光交箱底座要宽出光交箱10公分，基座预埋螺丝要高出基座6-8公分，光交箱必须固定牢固。

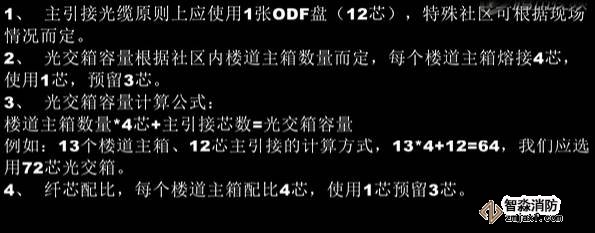

2 光交箱容量配比要求

总结：光交箱容量配比要精心计算，避免资源浪费。

3 光交箱内线序及线缆固定

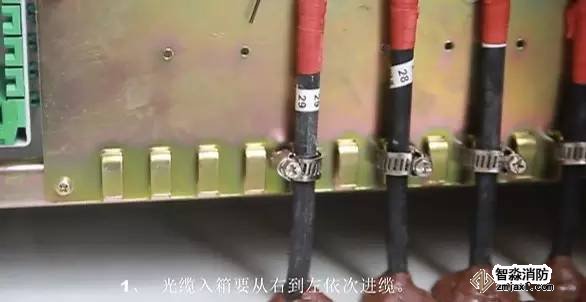

1）光缆入箱要从右到左依次进缆。

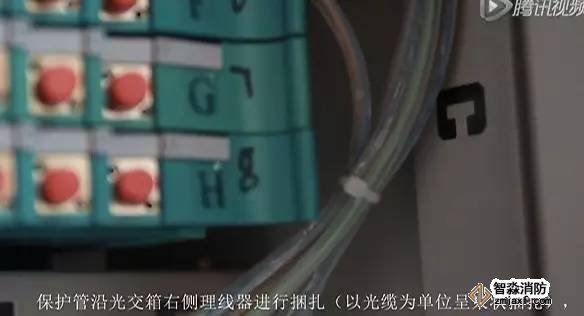

2）入箱光缆必须用卡箍进行固定，并且固定光缆加强芯，保护管沿光交箱右侧理线器进行捆扎（以光缆为单位呈束状捆扎），入缆孔要以胶泥进行封堵。

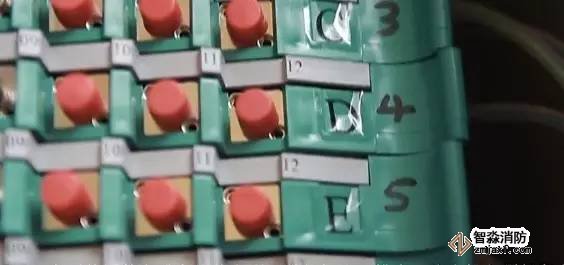

3）ODF盘要使用数字或字母从上到下进行标注、排序，防尘帽必须保留完整。

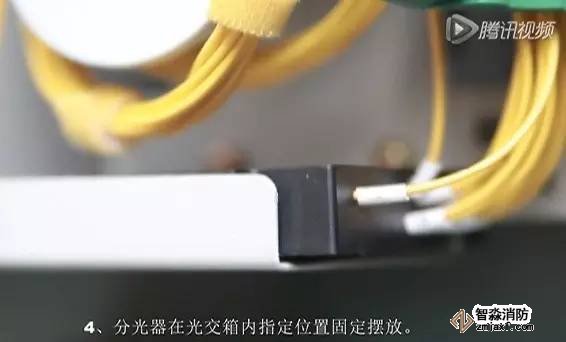

4）分光器在光交箱内指定位置固定摆放。

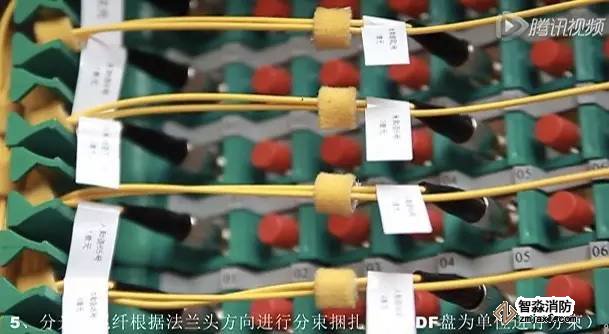

5）分光器尾纤根据法兰头方向进行分束捆扎（以ODF盘为单位进行分束）。

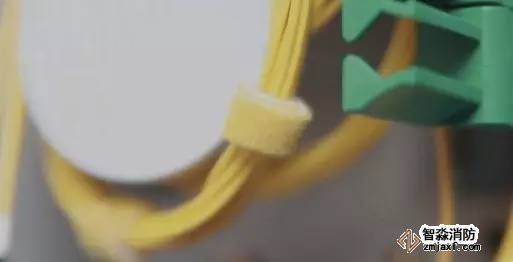

6）捆扎材料选用魔术带（自粘带），对分纤器尾纤等距离捆扎。

总结：以上几点应注意分光器尾纤的捆扎，不宜捆扎过紧使尾纤受到积压或尾纤弯曲导致光衰过大。

4 光交箱内标签及表格要求

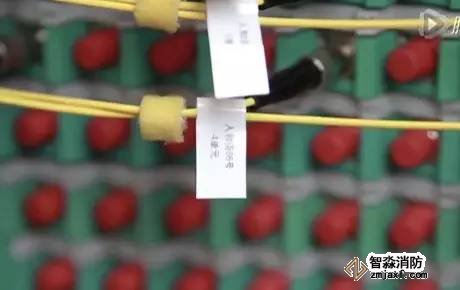

1）分光器整理完毕后，应对尾纤进行粘贴标签，标签正面说明尾纤连接到哪一栋哪一单元。

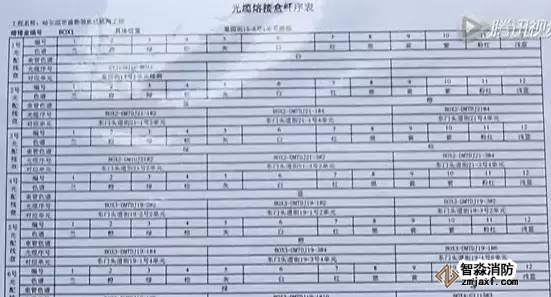

2）信息表格应粘贴在光交箱门内，写明ODF盘各端口去向及使用情况，在表格对应行写明主干、配线光缆芯数，和熔接情况。

总结：分光器尾纤标签信息要准确清晰，粘贴整齐，信息表格内容要准确。

楼道主箱施工工艺

楼道主箱线序及线缆固定

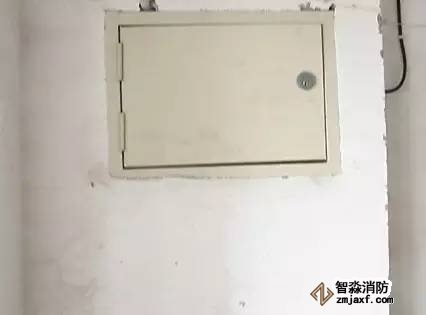

1  楼道主箱安装要求

1）楼道主箱选址合理，安装的高度视现场条件而定，楼道主箱底部离地面至少1.5米。

2）楼道主箱安装要求以不影响居民正常生活、出行为原则。

3.楼道主箱安装要牢固，采用4颗膨胀螺栓进行固定，不得有松动现象，保证安全。

总结：以上几点主要围绕施工安全为主，机箱一定要牢固，防止机箱脱落对人身及设备造成伤害。

2 光缆入箱要求

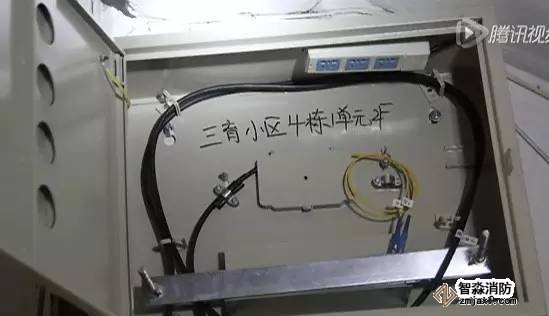

1）进机箱的所有线缆应采用下进线方式，从箱体左侧进缆孔进缆。

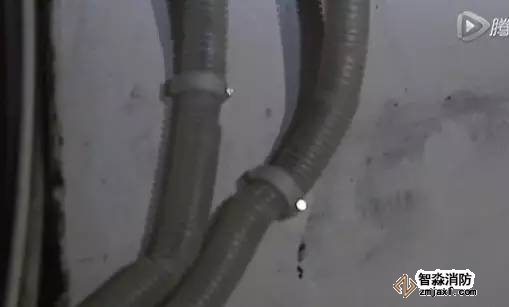

2）箱外光缆采用波纹管进行保护，入箱光缆要做回水弯，进缆孔必须进行封堵。

3）光缆不得与电缆交叉或缠绕。

4）进缆后要对光缆进行固定，经过第一个压线卡箍，走理线架，然后光缆进入熔接盘左侧卡箍进行固定，在进入熔接盘进行熔接。

5）如有特殊情况也可采取其它进缆方式。

采用其它进缆方式应注意：⑴光缆与电缆不得走同一线缆孔；⑵光缆与电缆入缆处要做回水弯；⑶进缆孔必须进行封堵，走线美观。

总结：以上几点主要避免雨水或生活用水流入机箱内部对设备造成影响。

3 熔接盘固定要求

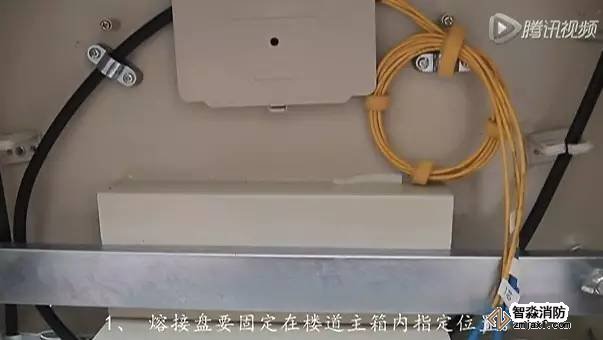

1）熔接盘要固定在楼道主箱内指定位置。

2）使用楼道主箱自带的2颗M4螺丝进行固定。

3）熔接盘上盖、熔接盘上的挂耳、卡扣要保持完整，方便日后维护重复开启。

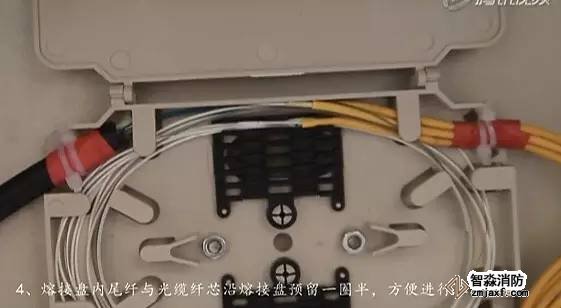

4）熔接盘内尾纤与光缆纤芯沿熔接盘预留一圈半，方便二次熔接。

5）光缆进如熔接盘内，要使用防水胶带在光缆固定处缠绕两圈，再使用尼龙扎带进行固定，防止光缆滑脱。

6）尾纤进入熔接盘内要使用防水胶带在尾纤固定处缠绕两圈，再使用尼龙扎带进行固定，防止尼龙扎带对尾纤造成损坏和尾纤滑脱。

总结：以上几点应注意熔接盘内盘纤规整，不可绕小圈，固定熔接盘时尽量用手，避免工具对光纤和螺丝扣造成损坏。
