GST-BMQ-4海湾乐鱼在线(中国)编码器的使用操作方法

此次海湾乐鱼在线(中国)对编码器进行了比较大的功能升级，大大方便现场故障排除、调试及维保工作。

GST-BMQ-4编码器可对编码型的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能以及单点测试功能，还可对总线上的探测器或模块进行在线设备统计、批量测试、重码检测等操作。

1、应用于探测器、模块

编码器可对探测器的地址码、设备类型、灵敏度进行设定；也可对模块的地址码、设备类型、输入设定参数等信息进行设定；将编码器与探测器、模块总线相连，开机后可对编码器做如下操作实现各参数的写入设定。

(1) 读码

　　在开机主界面下按“读码”键，液晶屏上将显示探测器或模块的地址编码；再次按下导航“△”键或“▽”键，将依次显示探测器或模块的地址编码、设备类型、功能3、功能4参数；如果读码失败，屏幕上将显示错误信息“读取失败”。

　　按导航“◁”键或“清除”键后，可回到开机主界面。

(2)地址码的写入

　　a、在开机主界面下输入探测器或模块的地址编码（1－242），按“写码”键进行编码。

　　b、若编码成功，屏幕中间第一行显示下一个编码的地址，第二行显示成功写入当前的地址码，按下“写码”键，可直接写入下一个编码的地址。

　　c、若编码失败，屏幕中间第一行显示当前的编码地址，第二行显示写入当前地址码失败，按下“写码”键，可对当前地址码再次编码。

　　d、按导航“◁”键或“清除”键后，可回到开机主界面。

(3)探测器灵敏度或模块输入设定参数的写入

　　进入方式1：在开机主界面下按“读码”键，液晶屏上将显示探测器或模块的地址编码；再次按下导航“▷”键，输入正确密码，按“确认”键进入参数设置界面；

　　方式2：在开机主界面下按“菜单”键，选择“4-单点设置”栏，输入正确密码，按“确认”键进入参数设置界面。

　　在功能3显示栏输入数字，按“确认”键，屏幕上显示“写入成功”字样，表明相应的灵敏度或模块输入参数已被写入；屏幕上显示“写入失败”字样，表明写入失败，可按“确认”键再次写入。

　　注意：为防止非专业人员误修改一些重要数据，编码器都设置有密码锁，开锁密码为“456”，请守密！

(4)错误提示

　　当信息无法写入探测器或模块时，系统将给出错误提示（在液晶屏上显示“error”），可按清除键清除。

2、多功能菜单

　　在开机主界面下按“菜单”键进入多功能菜单界面，输入对应的数字键或通过导航键选择相应的选项栏，按“确定”键输入正确密码后并按“确认”键后，进入对应的功能界面。

　　多功能菜单中的单点测试、单点设置、产品信息功能支持在电池供电下操作，其它功能需接外置电源。

(1)在线设备查询功能

　　可对总线上的探测器或模块进行在线设备查询与统计，也可查询上一次有效的历史记录。

　　a、在“查询中...”进度等待界面，按“清除”键可退出查询。

　　b、在“在线设备”统计界面，按导航“▷”键可进入“设备类型查询”统计界面。

　　c、在“设备类型查询”统计界面，选择相应的设备类型并按“确认”键可查看当前设备类型的地址统计结果。

(2)单点测试功能

　　可对单个探测器或模块进行启动、停动、点灯、关灯、复位。

　　a、可输入对应的数字键或通过导航键选择相应的选项栏。

　　b、按“确认”键后屏幕上将显示“发送成功”字样提示已发送成功。

(3)批量测试功能

　　可对总线上的探测器或模块进行批量启动、停动、点灯、关灯、复位。

　　a、输入起始与终止地址后，可输入对应的数字键或通过导航键选择相应的选项栏。

　　b、按“确认”键后屏幕上将显示“发送成功”字样提示已发送成功。

　　c、批量启动的最大数量为10台。

(4)单点设置功能

　　可对探测器或模块进行地址码、灵敏度等参数的写入。

(5)重码检测功能

　　可对总线上的重码探测器或模块进行数量统计、类型统计与巡检。

　　a、在“查询中...”进度等待界面，按“清除”键可退出查询。

　　b、在“重码检测”界面，按导航“▷”键可查看重码设备的类型。

　　c、在“重码检测”界面，选择相应的重码地址并按“确认”键，可对重码的设备进行巡检操作。

(6)产品信息功能

　　可查看产品的相关信息。

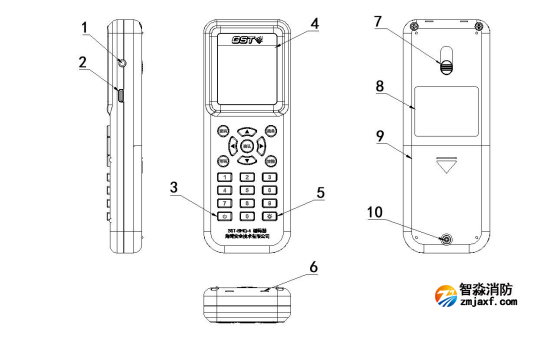

附：GST-BMQ-4编码器产品结构图

　　1.总线接口

　　2.TYPE-C接口

　　3.开关键

　　4.液晶屏

　　5.背光键

　　6.金属触片

　　7.滑动按钮

　　8.铭牌

　　9.电池盒后盖

　　10.固定螺钉
