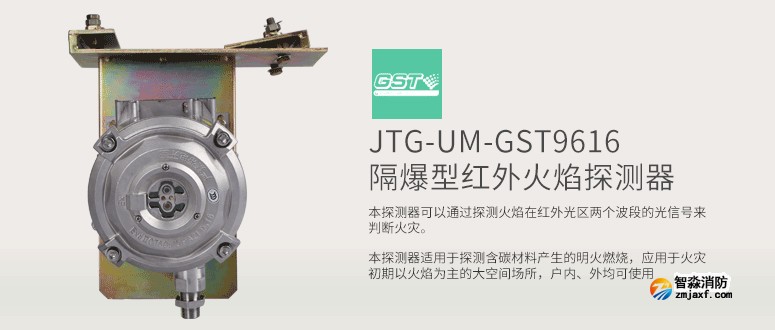

JTG-UM-GST9616隔爆型红外火焰探测器

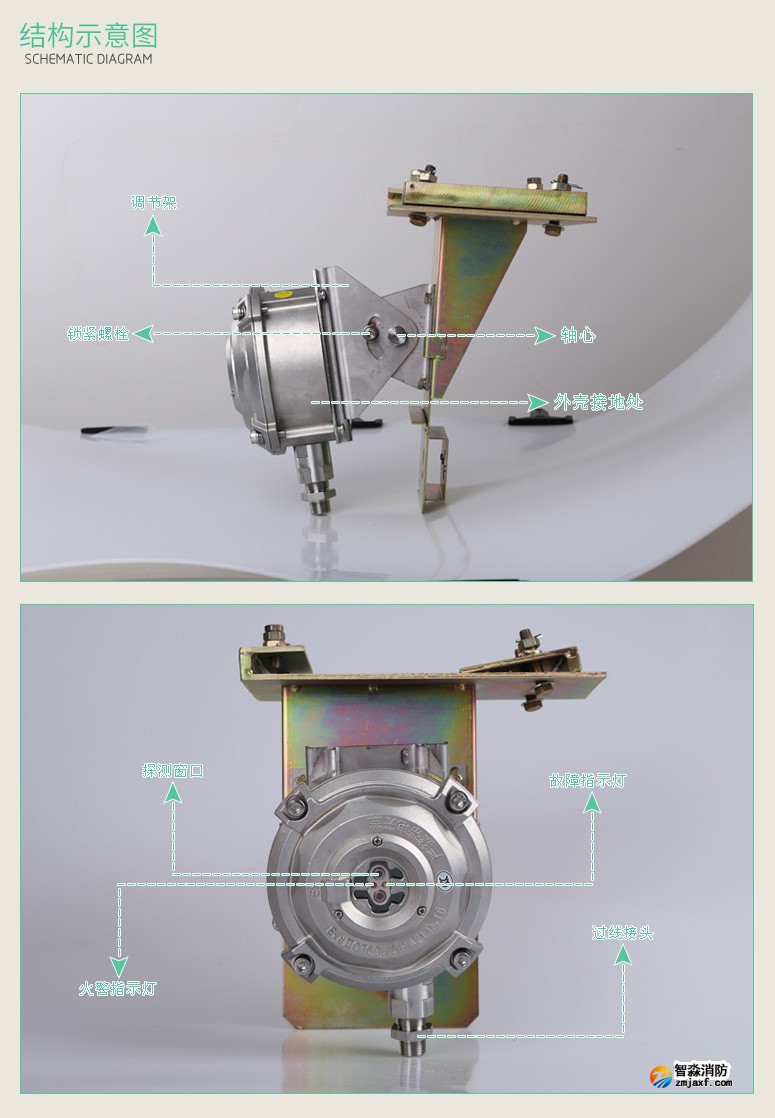

JTG-UM-GST9616结构示意图

一、海湾JTG-UM-GST9616点型红外火焰探测器概述：

　　海湾JTG-UM-GST9616点型红外火焰探测器(以下简称探测器)是一种复合红外火焰探测器，它可以通过探测火焰在红外光区两个波段的光信号来判断火灾。

　　探测器适用于探测含碳材料产生的明火燃烧，应用于火灾初期以火焰为主的大空间场所，户内、外均可使用。

　　本探测器对于太阳光、人工光源、热辐射等干扰不会发生误报警，工作稳定可靠。

　　JTG-UM-GST9616探测器具有编码和非编码两种工作模式。工作在编码模式时，探测器可直接与海湾公司生产的火灾报警控制器以总线方式连接，探测器从总线获取电源并通过总线传递信息。工作在非编码模式时，探测器需要DC24V电源供电，通过继电器触点向外传递信息。

　　本探测器为隔爆型产品，既可以用于一般民用场所，也可以用于工业危险场所，如爆炸性气体环境的1区、2区和可燃性粉尘场所的21区、22区。

二、海湾JTG-UM-GST9616点型红外火焰探测器技术特性：

　　1、工作电压：

　　编码模式：总线供电，电压范围：DC16V～DC28V

　　非编码模式：DC24V供电，电压范围：DC20V～DC28V

　　2、工作电流：

　　编码模式：监视电流≤2mA，报警电流≤4mA；

　　非编码模式：监视电流≤19mA，报警电流≤35mA

　　3、灵敏度等级：

　　探测器共有三个灵敏度等级，其灵敏度级别满足GB15631-1995的要求。

　　探测器出厂设置为I级灵敏度，为最高灵敏度。用户可根据场所的需要降低灵敏度等级。使用海湾公司生产的电子编码器可以现场更改探测器的灵敏度等级。

　　4、探测范围：

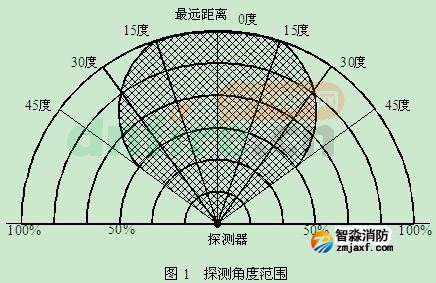

　　探测器探测的最远距离对应I级灵敏度为25m，II级灵敏度为17m，III级灵敏度为12m。探测距离与角度的对应关系如图1所示，阴影部分为可探测范围。图中半圆弧代表探测距离，按百分比给出。

JTG-UM-GST9616隔爆型红外火焰探测器

说明：探测器向空间各个方向探测的角度范围相同，图1所示为一个剖面。

　　5、响应时间≤30s；

　　6、指示灯：

　　红色LED：监视状态时周期性闪亮，火警时长亮；

　　黄色LED：监视状态时熄灭，故障时长亮；

　　7、触点输出：

　　1)探测器工作在编码模式时，不使用触点输出，触点信号无效。

　　2)探测器工作在非编码模式时，有火警触点输出和故障触点输出。

　　火警触点输出：无源常开触点，触点容量为1A/30VDC；

　　故障触点输出：无源常开触点，触点容量为1A/30VDC。

　　8、使用环境：

　　温度：-20℃～+55℃

　　相对湿度：≤95%，不凝露

　　9、防护等级：IP66

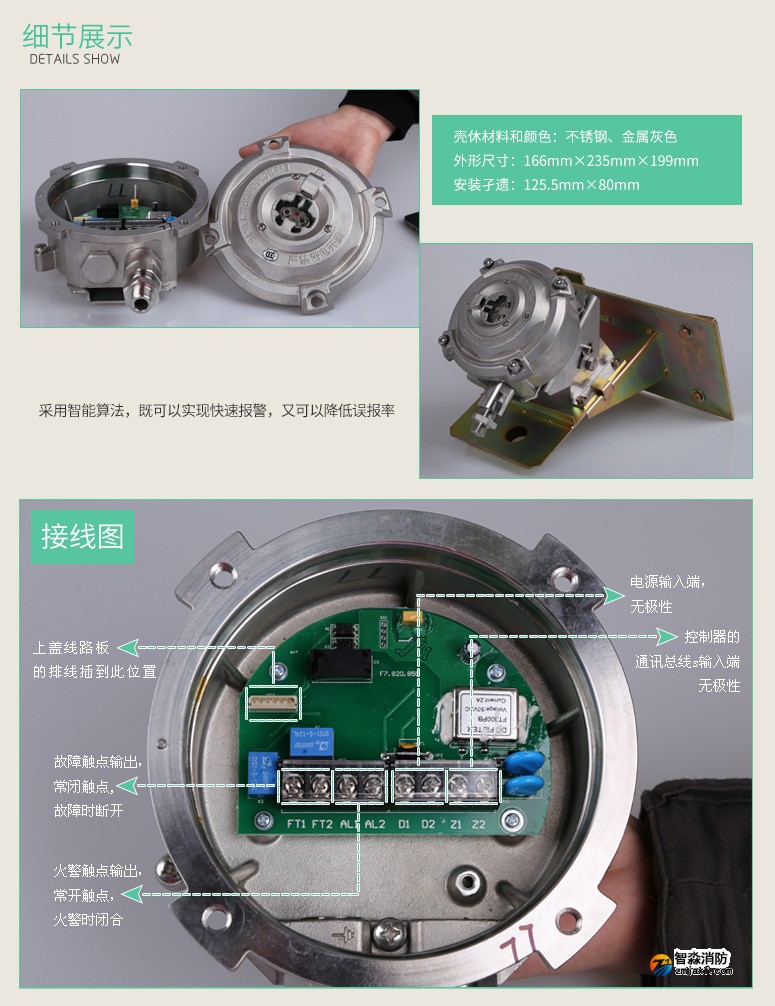

　　10、外形尺寸：166mm×235mm×199mm(带调节架)

　　11、安装孔距：125.5mm×80mm

　　12、壳体材料和颜色：不锈钢，金属灰色

　　13、电缆要求：

　　1)编码模式：与控制器总线连接，使用线芯截面≥1.0mm2的RVS双绞线；

　　2)非编码模式：与DC24V电源连接，使用线芯截面≥1.0mm2，电缆外径为8mm～10mm的电缆，建议使用铜芯多股导线的电缆；

　　3)应符合使用环境的要求，如防爆、耐热、耐腐蚀、防火等。

　　14、重量：

　　探测器4.8kg

　　调节架1.3kg

　　15、防爆标志：ExdIICT6/DIPA21TA,T6防爆合格证编号：CNEx06.0429

　　16、执行标准：GB3836.1-2000，GB3836.2-2000，GB12476.1-2000，GB15631-1995

三、海湾JTG-UM-GST9616点型红外火焰探测器测试：

　　警告：请待全部探测器都安装完毕后再接通电源，工作60s以后进行测试。

　　1、探测器安装结束后或每次定期维护保养后必须进行测试。

　　2、测试内容：

　　1)编码模式的探测器，上电工作后应能被控制器注册；处于监视状态时红色指示灯应周期性闪亮；探测器通电工作20分钟后，在其正前方距离1.5m左右点燃红外光源，探测器30s内应报警并点亮火警指示灯；控制器可以复位探测器使其恢复到正常监视状态。

　　2)非编码模式的探测器，上电工作处于监视状态时红色指示灯应周期性闪亮；探测器通电工作20分钟后，在其正前方距离1.5m左右点燃红外光源，探测器30s内应传送出火警触点信号并点亮火警指示灯。

　　3、编码模式的探测器，测试结束后，通过控制器发出通讯命令使探测器复位，并通知有关管理部门系统恢复正常。

　　4、非标模式的探测器，测试结束后，直接断电，并通知有关管理部门系统恢复正常。

　　5、在测试过程中不合格的探测器按“维护保养”进行清洁处理，然后再进行测试，如仍不能通过测试，则应返回维修。
