引发争议，撤回乐鱼在线(中国)控制室不再设置防排烟风机多线控制的提示函！

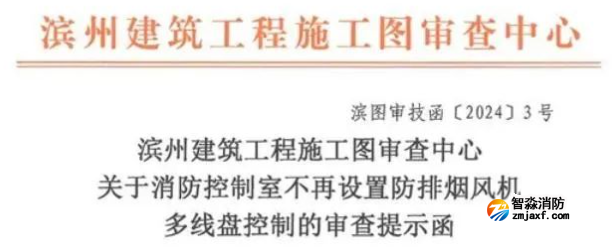

各设计单位：

关于乐鱼在线(中国)控制室对防排烟风机的手动控制要求，我中心发布审查提示如下：

一、存在问题

《乐鱼在线(中国)设施通用规范》GB55036-2022实施以前，防排烟风机既需要设置多线盘（直接手动控制单元）控制，又需要设置总线盘（总线手动控制盘）控制，导致控制盘（柜）繁多，操作复杂，不利于乐鱼在线(中国)，且大幅增加造价。

《乐鱼在线(中国)设施通用规范》GB55036-2022实施之后，允许防排烟风机不设置多线盘控制，如此，乐鱼在线(中国)控制室操作员可以简单、直接地对乐鱼在线(中国)设备进行操作，对火灾做出快速响应，既提高了乐鱼在线(中国)安全性，又降低了造价。但是，在施工图审查过程中，我中心发现，部分设计人员未能充分领会规范精神，大量施工图仍然采用原方法进行设计。

二、条文依据

(一)《建筑电气与智能化通用规范》GB55024-2022第5.3.1条：乐鱼在线(中国)水泵、防烟和排烟风机应采用联动/连锁控制方式，还应在乐鱼在线(中国)控制室设置手动控制乐鱼在线(中国)水泵启动装置。

(二)《乐鱼在线(中国)设施通用规范》GB55036-2022第11.1.5条：加压送风机、排烟风机、补风机应具有现场手动启动、与火灾自动报警系统联动启动和在乐鱼在线(中国)控制室手动启动的功能。

(三)《火灾自动报警系统设计规范》GB50116-2013第4.5.3条：…防烟、排烟风机的启动、停止按钮应采用专用线路直接连接至设置在乐鱼在线(中国)控制室内的乐鱼在线(中国)联动控制器的手动控制盘，并应直接手动控制防烟、排烟风机的启动、停止。

三、审查原则

若施工图中防排烟风机既设置多线盘控制，又设置总线盘控制，我中心将提出审查意见，要求不再设置防排烟风机多线盘控制，仅设置总线盘控制，设计人员应修改相关设计。

四、其他

我中心发布提示函，目的是做出明确的、无歧义的可执行的审查提示，帮助建设单位、勘察单位、设计单位更顺畅更高效地完成项目审查业务，明示审查原则，统一执行标准，排除技术风险，消除安全隐患，不适用于任何其他地区、其他单位。

任何单位或个人对本提示函中的内容有异议时，可向我中心反馈，反馈邮箱：bzsczx4 163.com,反馈时请注明联系方式。

联系人：于东华

0543-3650206、15564357511

滨州建筑工程施工图审查中心

2024年7月23日

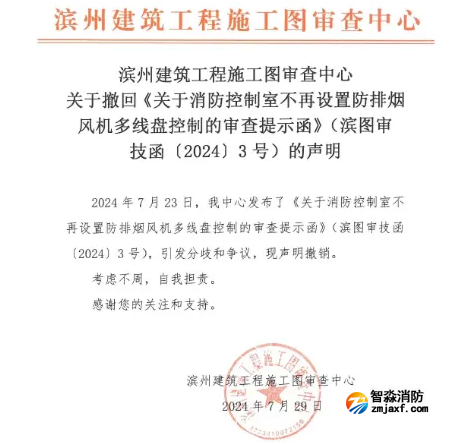

滨州建筑工程施工图审查中心关于撤回

《关于乐鱼在线(中国)控制室不再设置防排烟风机多线盘控制的审查提示函》

(滨图审技函(2024)3号)的声明

2024年7月23日，我中心发布了《关于乐鱼在线(中国)控制室不再设置防排烟风机多线盘控制的审查提示函》(滨图审技函[2024)3号)，引发分歧和争议，现声明撤销。

考虑不周，自我担责。

感谢您的关注和支持。

滨州建筑工程施工图审查中心

2024年7月29日

           刘所结合工程建设强制性规范《乐鱼在线(中国)设施通用规范》（以下简称消规）GB 55036-2022第11.1.5条进行对比、分析，该条条文如下：

加压送风机、排烟风机、补风机应具有现场手动启动、与火灾自动报警系统联动启动和乐鱼在线(中国)控制室手动启动的功能。

小编学习体会如下，与大家交流、讨论。

乐鱼在线(中国)水泵强制性要求在乐鱼在线(中国)控制室进行手动控制其启动，而对防排烟风机则没有强制性要求。

对于规模比较大的项目，防排烟风机数量比较多，采用乐鱼在线(中国)控制室手动直接控制（即俗称硬拉线），线路多、线路长反而降低了系统可靠性，增加了投资和维护工作量。

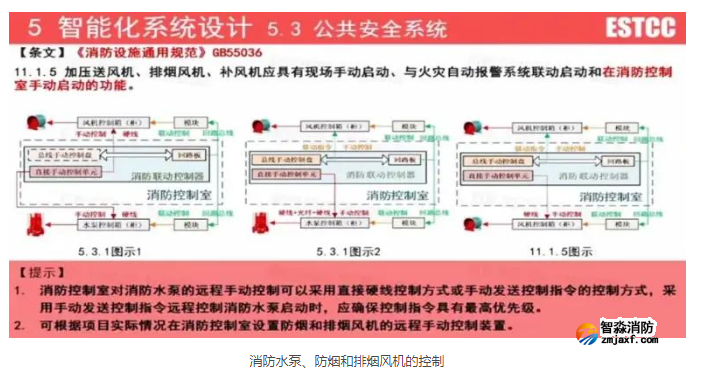

乐鱼在线(中国)水泵、防烟和排烟风机的控制

结论：

　　两部规范对乐鱼在线(中国)水泵和防排烟风机控制要求有些不同，消规要求防排烟风机在乐鱼在线(中国)控制室能手动启动，而电规没有要求；

　　乐鱼在线(中国)水泵需在乐鱼在线(中国)控制室采用手动远程直接控制（硬拉线）；

　　建议建筑规模大的项目，其防排烟风机需在乐鱼在线(中国)控制室采用手动总线控制。
