三江JB-QBL-A220火灾报警控制器

JB-QBL-...

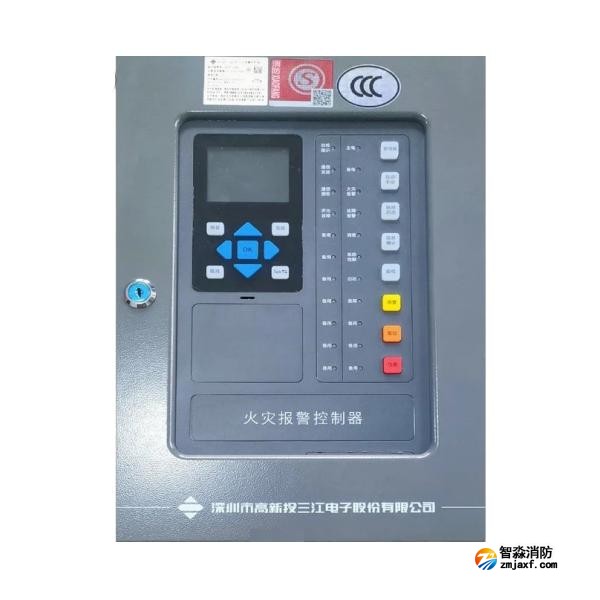

一、三江JB-QBL-A220火灾报警控制器的简介

　　三江JB-QBL-A220⽕灾报警控制器是深圳市⾼新投三江电⼦股份有限公司推出的新⼀代⽕灾报警控制器。控制器包含单个回路，⼀个回路200个报警点容量。为适应⼯程设计的需要，可与本公司的其它关联产品配套使⽤，特别适合中⼩型⽕灾报警控制系统的应⽤。本乐鱼在线(中国)⽕灾报警控制系统⼴泛应⽤于⾼档写字楼、住宅⼩区、百货⼤楼、体育馆、展览室、图书馆、⼚房、超市、酒店等中⼩型乐鱼在线(中国)⼯程。

二、三江JB-QBL-A220火灾报警控制器的特点

　　1.采⽤新⼀代⾼速微处理器，与传统技术相⽐，数据处理速度提⾼100倍，数据存储容量提⾼1000倍；

　　2.JB-QBL-A220采⽤2.8英⼨彩⾊液晶屏（LCD），显⽰分辨率240×340；

　　3.操作界⾯采⽤仿Windows菜单及窗⼝界⾯，接近电脑操作使⽤习惯，简单易学；

　　4.使⽤智能存储U盘（选配），可复制或恢复系统的设置⽂件和历史⽂件，⽅便系统维护；

　　5.采⽤⽆极性⼆总线智能报警联动模式，最⼤接⼊200个智能探测器，探测器地址可混编，1-200#任选；

　　6.系统运⾏历史记录功能：历史⽕警、历史请求、历史反馈各9999条，历史故障、历史操作各999条；

　　7.⽤⼾可⾃定义设备类型，⽅便系统集成；

　　8.具备探测器单点测试功能，探测器⼯作状态与测试数据⼀⽬了然；

　　9.可接⼊总线型区域显⽰盘、楼栋显⽰盘或楼层显⽰盘，将控制器显⽰信息延伸⾄楼道等位置;

　　10.可连接乐鱼在线(中国)控制室图形显⽰装置（选配），直观显⽰发⽣⽕警、故障的具体位置信息；

　　11.系统实⾏多级⽤⼾的分级管理，不同级别的⽤⼾给予相应的系统操作权限，⽅便系统管理；

　　12.系统可现场或远程软件升级，确保系统⼯作在稳定、可靠状态；

　　13.⾯板设⽴独⽴接线区，⽆需解锁⾯板在机箱内部接线；

　　14.执⾏标准：GB 4717-2005《⽕灾报警控制器》。

三、三江JB-QBL-A220火灾报警控制器的安装

　　1.开箱检查

　　在安装以前，应⾸先对现场设备进⾏检查。打开包装箱后，根据装箱单的内容对箱内的货物逐⼀检查，主要检查内容包括：控制器、产品说明书、配件袋等，核对⽆误后再对控制器外观进⾏必要的检查。各项检查中如发现有不符合要求的情况请即致电我司销售⼈员。

火灾报警控制器	1台
配件袋	1个
产品说明书	1份

　　2.⼯程配置检查

　　检查控制设备装箱单的内容是否与该⼯程配置相符，要求与设计图纸相匹配。

　　3.控制器内部配置及连接状况检查

　　对控制器的内部配置进⾏检查，如电源模块连接情况。同时检查设备内部连接线是否有因运输造成的脱落或异动情况。

　 4.机器接线端⼦和区域说明

①主电端子接线

接线端子
端子功能说明	控制器220V AC 输入。主电电源线从机箱顶部出线孔引出。请注意 PCB 板上裸露⾼压触电标识！严禁超额定输⼊值运⾏！

注意

1）.请勿打开电源的端⼦盖板，以免触电，发⽣危险。

2）.电源系统的供电电压为危险电压，直接接触或通过潮湿物体间接接触可能会带来电击危险。

3）.不规范、不正确的操作，可能会引起⽕灾或电击等意外事故。

4）.禁⽌带电安装、拆除电源线。电源线芯在接触导体的瞬间，会产⽣电弧或电⽕花，可导致⽕灾或⼈⾝伤害。

②联网端子接线

接线端子

端子功能说明

1.485A,485B 预留 RS485 接线端接外部 485 设备；有极性

2.CANH、CANL 联⽹主机之间的 CAN 通信线；有极性

注意

当两台或多台控制器间 CAN 通信时，在联⽹的⾸尾控制器必须接⼊ 120Ω匹配电阻。
