三江SJ-CZP-01现场操作盘

SJ-CZP-...

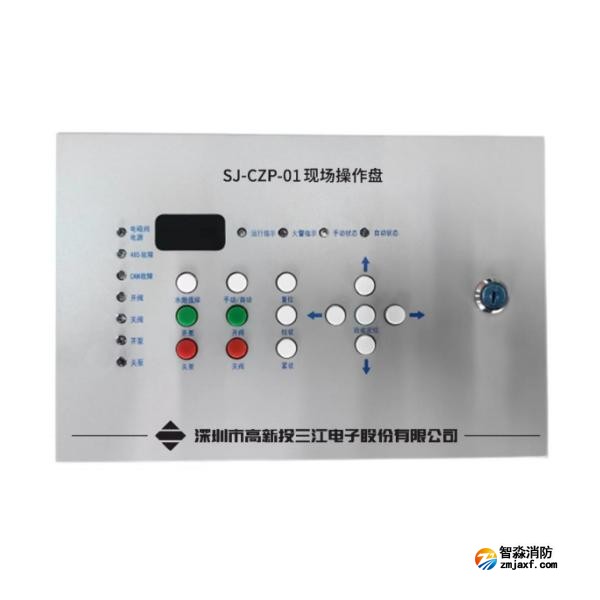

一、三江SJ-CZP-01现场操作盘概述

　　三江SJ-CZP-01型现场操作盘是根据自动跟踪定位射流灭火系统的特点而开发的配套设备，通过RS-485总线实现与水炮通讯。现场操作盘与ZDMS0.6/5S-SP0501、ZDMS0.6/10S-SP1001、ZDMS0.8/20S-SP2001、ZDMS0.8/30S-SP3001型水炮最多1对8配接，实现对水炮电源的控制以及手动控制水炮转动、喷水、启/关阀、启停泵等功能。

二、三江SJ-CZP-01现场操作盘功能特点

　　每台现场操作盘最多可以控制8台水炮。

　　与水炮等设备之间采用RS-485串行通讯方式。

　　与水炮控制器之间采用CAN串行通讯方式。

　　具有手动、自动、报警器三种工作状态。手动状态下现场操作盘所配接水炮需要人工确认报警信号后再手动启动水泵；自动状态下现场操作盘所配接水炮可以根据分区的报警信号自动启动水泵，自动状态下不能手动启动水泵；报警器状态下现场操作盘所配接水炮可自动定位报警位置，但需手动启动水泵。

　　现场操作盘电源使用交流220V电源供电；电磁阀电源使用交流220V电源供电。

三、三江SJ-CZP-01现场操作盘技术参数

型号 SJ-CZP-01

名称现场操作盘

品牌三江

主电电源 AC220V

电磁阀电源 AC220V

监视功率 5W

通讯方式 RS485(与水炮电控箱通讯)/CAN(与水炮控制器通讯)

工作环境温度 0~55℃

环境相对湿度 ≤95%RH 不凝露

安装方式壁挂

重量 2.2Kg

外形尺寸 300mm×200mm×84mm

执行标准《自动跟踪定位射流灭火系统》(GB 25204-2010)

四、三江SJ-CZP-01现场操作盘外观尺寸

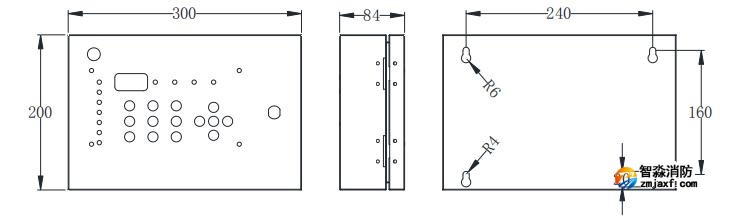

SJ-CZP-01现场操作盘外观尺寸

五、三江SJ-CZP-01现场操作盘接线说明

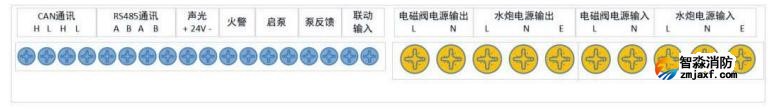

SJ-CZP-01现场操作盘接线端子说明

　　接线方式如下：

　　“水炮电源输入”和“电磁阀电源输入”：两组电源（AC220V）输入，来自于水炮控制器。与水炮控制器对应端子连接。

　　“水炮电源输出”和“电磁阀电源输出”：两组电源（AC220V）输出，与电控箱对应端子连接。

　　“CAN通讯”：CAN总线接线端子，共两组，第一组端子接水炮控制器或转接上一个现场操作盘；第二组端子转接下一个现场操作盘。

　　“RS485通讯”：RS485通讯接线端子，共两组，两组端子接任意一组到电控箱即可。

　　“声光”：用于接非编码声光报警器，水炮定位完成后，现场操作盘发出“DC24V/0.5A”信号。

　　“火警”：水炮定位完成后，现场操作盘发出无源开关量信号。

　　“启泵”：水炮定位启泵后，现场操作盘发出无源开关量信号，接入乐鱼在线(中国)水泵，启泵时闭合。

　　“泵反馈”：接泵反馈信号。

　　“联动输入”：接外部联动，该信号为无源开关量信号。
