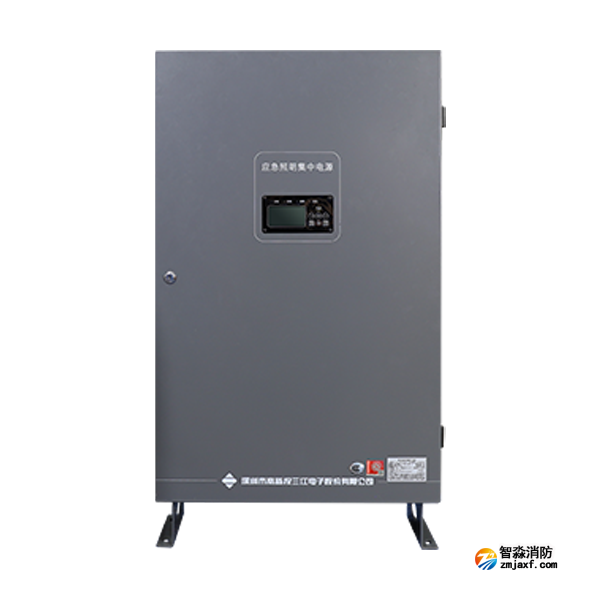

三江SJ-D-1KVA/P1000BC应急照明集中电源 1000W 8回路

SJ-D-1K...

一、三江SJ-D-1KVA/P1000BC应急照明集中电源概述

　　三江SJ-D-1KVA/P1000BC型应急照明集中电源内部有一个主控板，主控板上配接8个回路模块，回路输出采用二总线模式与三江的乐鱼在线(中国)应急标志灯具或乐鱼在线(中国)应急照明灯具实现无极性连接，各回路相互独立，每个输出回路最多可接108个终端。产品按照GB 17945-2010《乐鱼在线(中国)应急照明和疏散指示系统》设计，主要适用于集中电源集中控制的乐鱼在线(中国)应急照明和疏散指示系统，产品设计同时满足GB 51309-2018《乐鱼在线(中国)应急照明和疏散指示系统技术标准》相关条款要求。

　　集中电源需与三江生产的应急照明控制器连接使用，向应急照明控制器发送所接灯具的运行状态，或者执行应急照明控制器发出的应急指令。

　　集中电源设有照明电连接端口，与所在区域的照明电连接后，照明电断电时，系统将进入应急状态，照明电恢复时，退出应急状态。

二、三江SJ-D-1KVA/P1000BC应急照明集中电源技术参数

型号 SJ-D-1KVA/P1000BC

名称应急照明集中电源

品牌三江

输入电压 AC 220V 50Hz

额定输出电压 DC 36V

最大输出功率 1000W

输出回路数量八回路

单回路最大输出电流 6A

单回路最大输出功率 200W

单回路最大地址点位 108 点

单回路带载数量建议 60 个灯具

编址功能支持对回路上具有 UID 的终端灯具进行自动编址

保护功能输出短路\过载\过压\欠压\过温等保护，具备声光报警

电池类型免维护铅酸蓄电池

动态瞬变特性动态瞬变范围<10%，瞬变恢复时间<20ms

额定电池电压 DC 24V

应急时间 ≥90 分钟

绝缘电阻输入对地绝缘电阻不小于 20MΩ

充电功能 24 小时基本完成充电

工作环境温度 0~55℃

相对湿度 <95%

设备重量约 80kg

防护等级 IP33

结构方式落地立柜式

外形尺寸 568mm×214mm×975mm

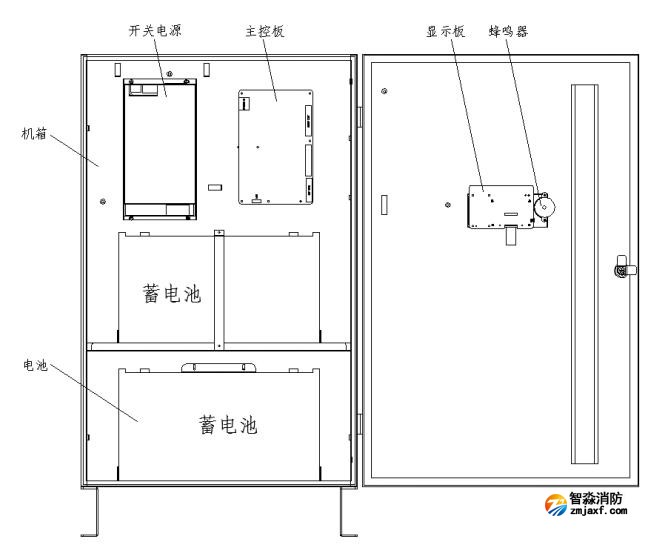

三、三江SJ-D-1KVA/P1000BC应急照明集中电源内部结构

SJ-D-1KVA/P1000BC应急照明集中电源内部结构

四、三江SJ-D-1KVA/P1000BC应急照明集中电源接线说明

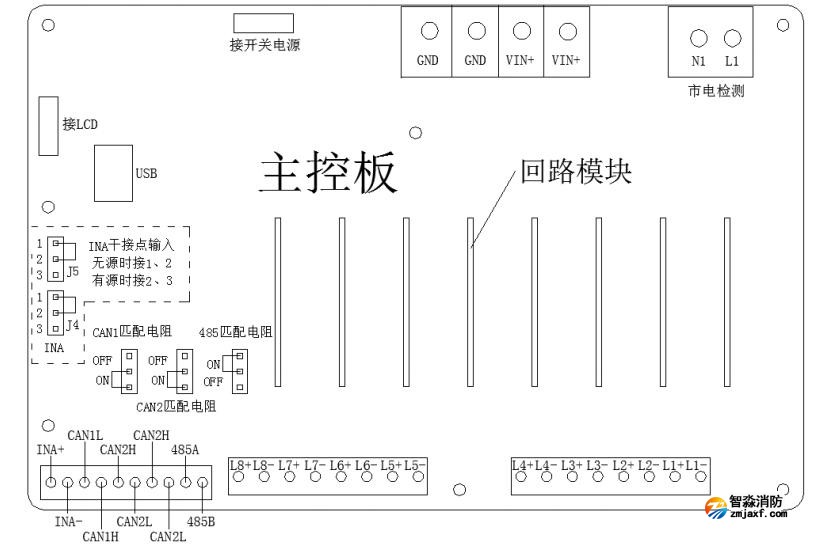

SJ-D-1KVA/P1000BC应急照明集中电源接线端子

连接端口	说明
CAN1H、CAN1L	通过 CAN 中继方式与应急照明集中电源相连端口
CAN2H、CAN2L	该端口有两路，可连接应急照明控制器和应急照明集中电源
485A、485B	通过 485 通信与干接点模块（三江SJ-TX03 数据转换器）相连端口
INA+、INA-	外部输入干接点连接端口，通过跳线可设置有源/无源输入方式
L1+/L1-.....L8+/L8-	1-8 回路，外接乐鱼在线(中国)应急灯具
L、N	乐鱼在线(中国)电端口，用于交流 220V 电源供电
L1、N1	照明电端口，用于检测市电状态
VIN+、GND	开关电源输出直流电压给主控板的接口

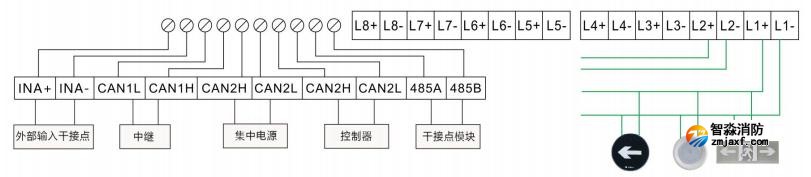

SJ-D-1KVA/P1000BC应急照明集中电源接线说明　　

应急照明集中电源通过CAN2接口与应急照明控制器的CAN2接口相连，主控板回路输出端通过二芯线连接乐鱼在线(中国)应急灯具。在长距离通信的现场需求下，应急照明集中电源可通过CAN1接口与下一级应急照明集中电源的CAN2接口相连，实现中继功能以增强通信能力。
