图解风管工程量的计算方式

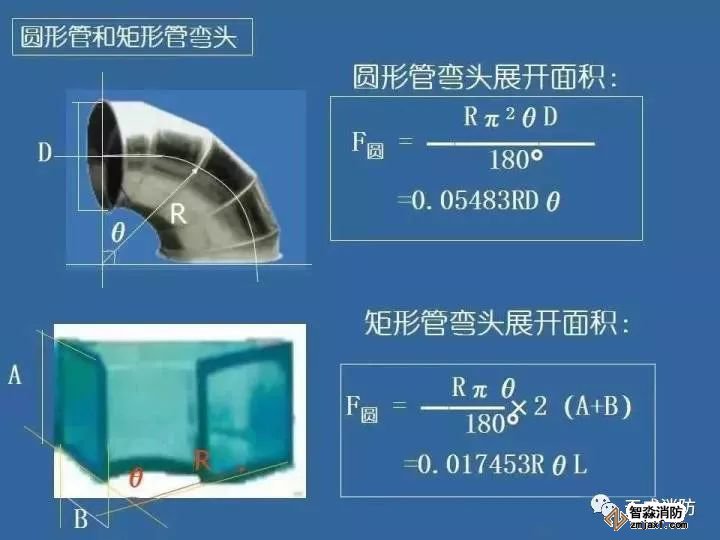

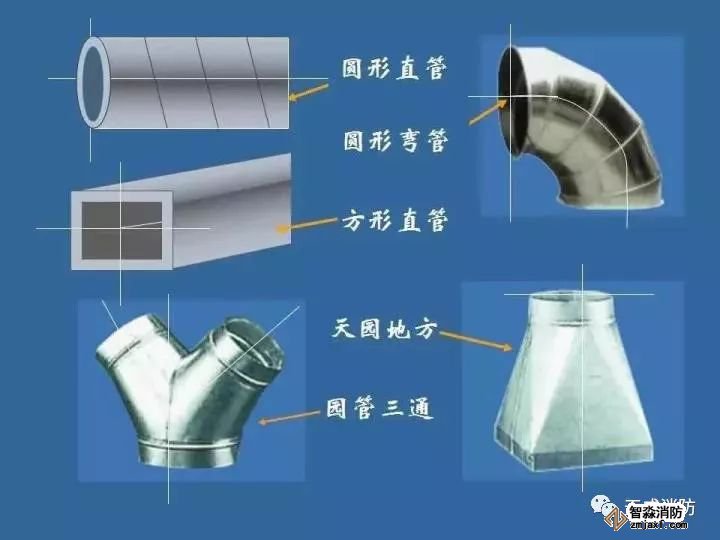

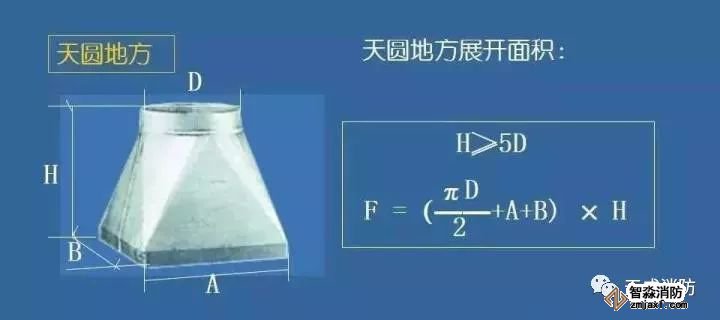

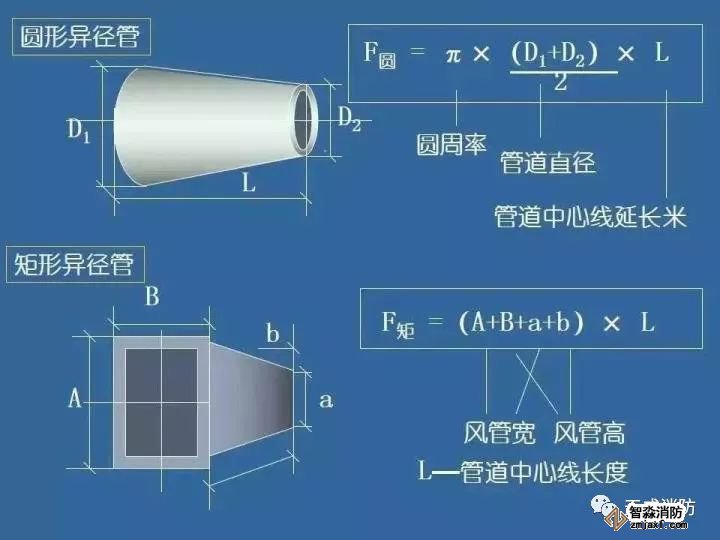

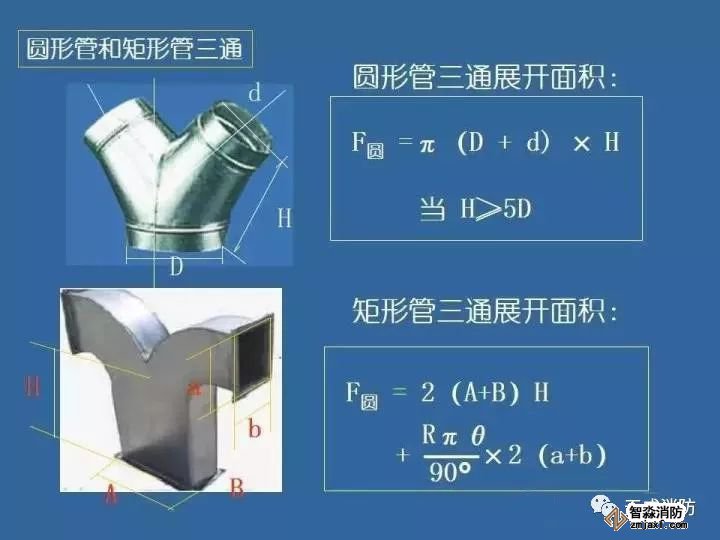

在风管工程量计算中：各种材质、各种形状的风管均以施工图示的不同规格以展开面积（㎡）计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积。风管长度一律与施工图示中线线长度为准，包括弯头、三通、变径管、天圆地方等管件的长度，但不得包括部件的长度。直径和周长按图示尺寸为准展开，咬扣重叠部分已包括在定额内，不得另行计算。

在计算风管长度时，应减去部件（风管阀门、风口、风帽、罩类、风压箱、消声器等）所占位置的长度，部分通风部件的长度参考如下：

蝶阀：L=150mm。

止回阀：L=300mm。

密闭式对开多叶调节阀：L=210mm。

圆形风管防火阀：L=风管直径D+240mm。

矩形风管防火阀：L=风管高度B+240mm。

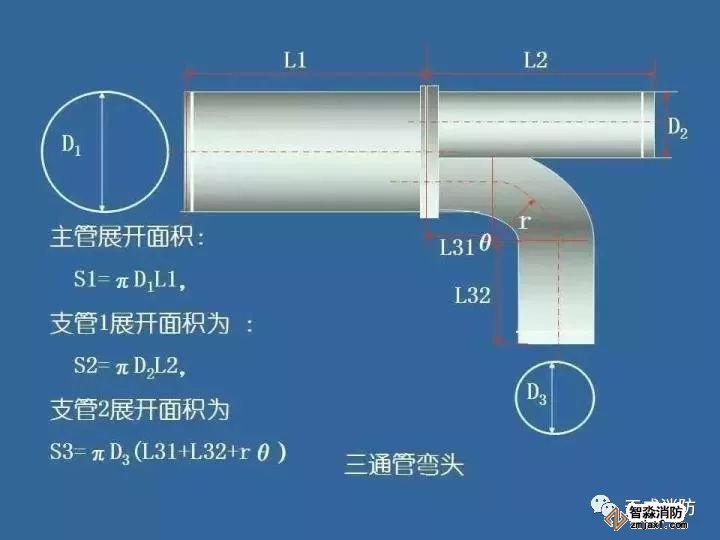

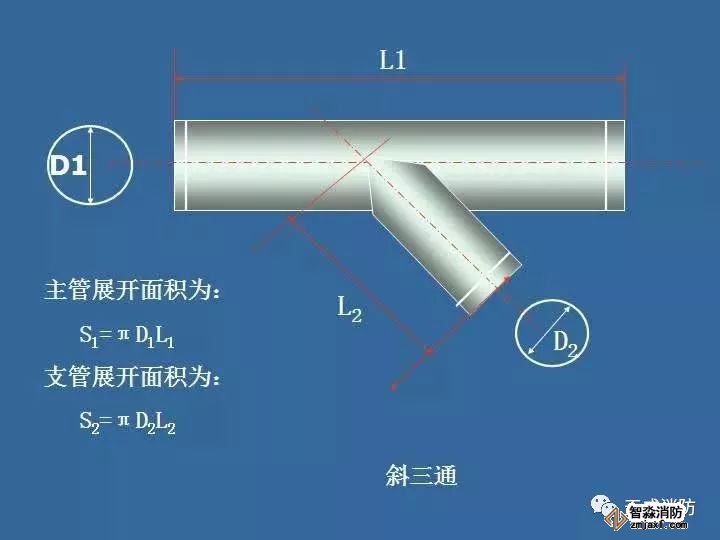

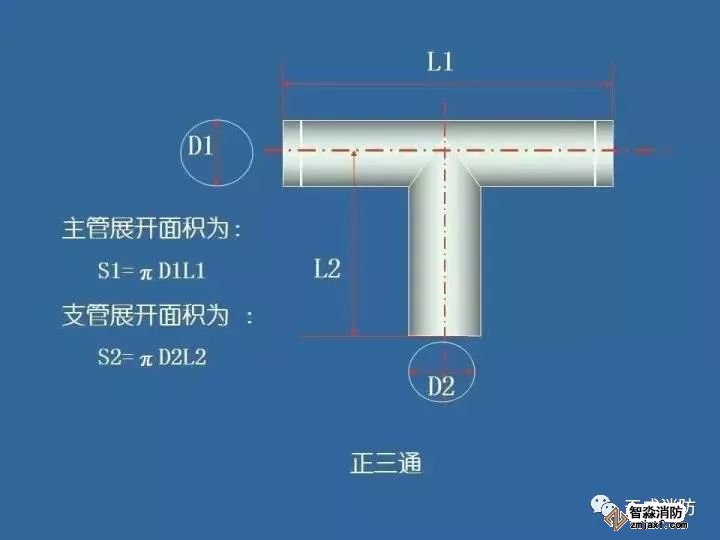

通风管道主管与支管从其中心线交点处划分，以确定中心线长度，如下图所示：

【附】风管工程的一般知识：

风管制作：放样、下料、卷圆、折方、轧口、咬口、制作直管、管件、法兰、吊托支、钻孔、铆焊、上法兰、组对。

风管安装：找标高、打支架墙洞、配合预留孔、埋设托支架、组装、风管就位、找平、找正、制垫、垫垫、上螺栓、紧固。
