喷淋末端试水装置如何安装？

一、问题描述及原因分析

1．问题描述

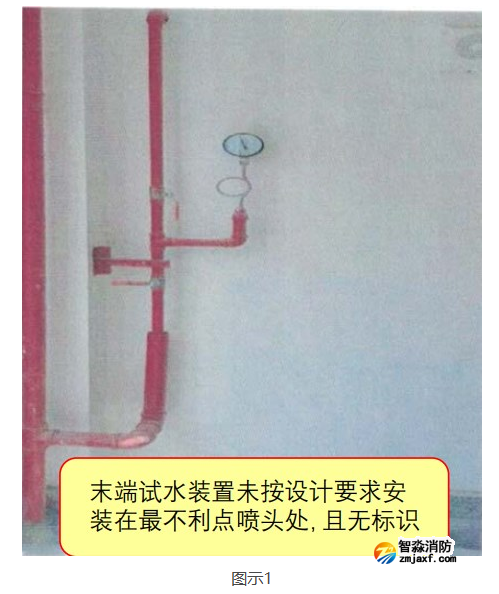

1）喷淋末端试水装置未按设计要求安装在系统最不利点洒水喷头处，或其他喷淋分区未按设计要求安装相应的试水阀；【图示1】

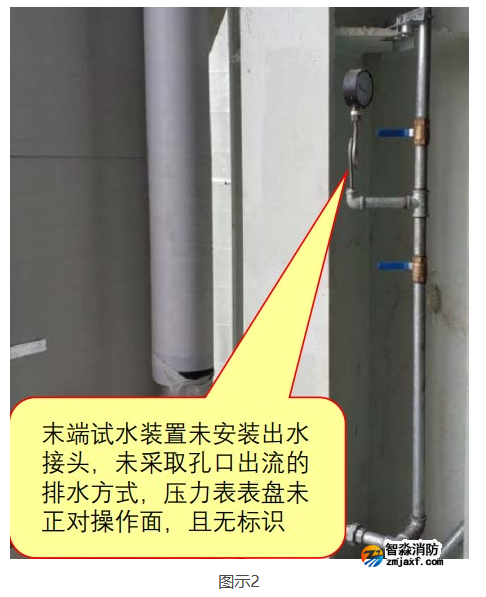

2）喷淋末端试水装置缺少压力表、表阀或试水接头等组件；【图示2】

3）喷淋末端试水装置未采取孔口出流的方式排入排水管道；【图示2】

4）报警阀组喷淋分区内存在不同流量系数的喷头时，选用流量系数较大的试水接头；

5）末端试水排水立管管径小于75mm；

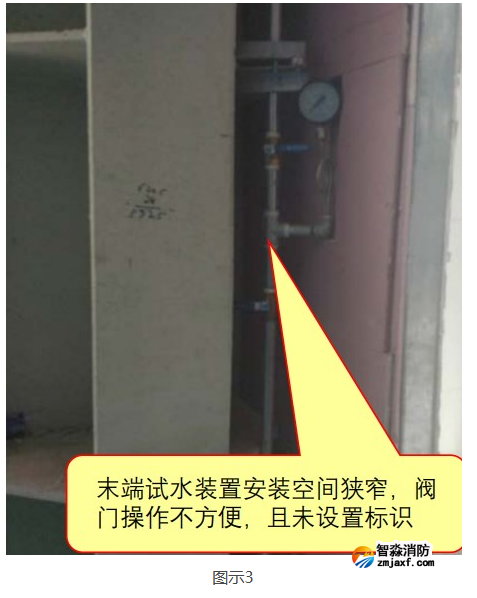

6）末端试水装置和试水阀安装在隐蔽或空间狭窄的部位，压力表表盘未正对操作面，且未设置标识，不方便检查和试验。【图示3】

2．原因分析

1）建设单位为了便于使用，要求施工单位将末端试水装置设置在厕所内，便于排水，而不置在最不利点处，这样就导致无法真正测出最不利点的压力值；

2）部分末端试水装置的排水设施排水量小于试验阀的泄水阀的泄水量或者干脆不设排水设施，试验阀开启后便会造成“水灾”，为乐鱼在线(中国)设施的定期保养、维护埋下隐患，以至于无法进行放水试验；

3）施工单位将末端试水装置安放在走廊、房间或厕所的吊顶内，试水极不方便；

4）施工单位对末端试水装置的设置与安装不清楚细节，常常把末端试水装置与每楼层的放水装置混淆，两者功能不尽相同。

二、规范要求及正确做法

1．规范要求

☆《自动喷水灭火系统设计规范》(GB 50084-2017)第6.5.1条、第6.5.2条、第6.5.3条。【图示4】

☆《自动喷水灭火系统施工及验收规范》(GB 50261-2017)第5.4.5条。

2．正确做法

三、应对措施及防治指南

1．在每个报警阀组控制的最不利点洒水喷头处设置末端试水装置，系统末端试水装置应严格按照标准图集安装；

2．末端试水装置及试水阀应有标识，并采取不被他用措施。
