为什么要设抗震支架？如何设置？

规范要求

《建筑机电工程抗震设计规范》GB50981-2014：

抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。

本条文为强制性条文。根据现行国家标准《建筑抗震设计规范》GB 50011-2010 中的第1.0.2条"抗震设防烈度为6度及以上地区的建筑，必须进行抗震设计。"以及第3.7.1条

"非结构构件，包括建筑非结构构件和建筑附属机电设备，自身及其与结构主体的连接，应进行抗震设计。"此两条内容均为强制性条文。为了使建筑机电工程与建筑相协调一致，故作为强制性要求执行。

    建筑机电工程抗震设计内容应包括地震作用计算和建筑机电设备支架、连接件或锚固件的截面承载力抗震验算，同时也包括按本规范采取相应的抗震措施，但不包括设备自身的抗震设计。

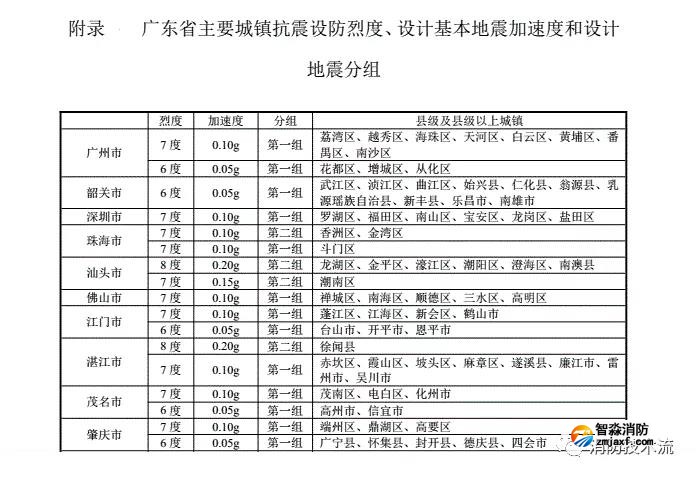

广东部分城市抗震设防烈度

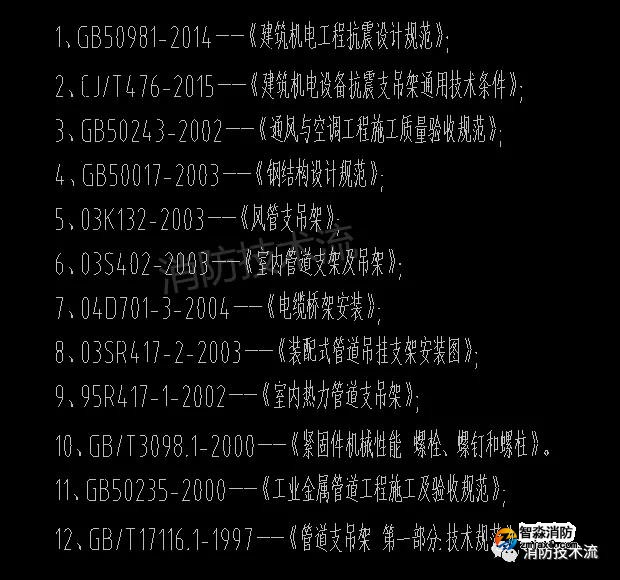

设计主要依据

抗震支架设计范围

1、乐鱼在线(中国)、冷热水、空调等管道

1）大于DN32的锅炉房、空调机房和水泵房管路

2）大于DN65的所有管路

2、通风、防排烟系统管路

1）所有防排烟系统管路

2）所有直径大于0.7m的风管

3）所有截面积大于0.38平方米的矩形风管

3、电力系统管道及桥架

1）所有管井大于DN60mm的电线套管

2）所有150N/m或以上的电线套管、电缆桥架、母线槽

4、悬吊管道中重力大于1.8kN的设备

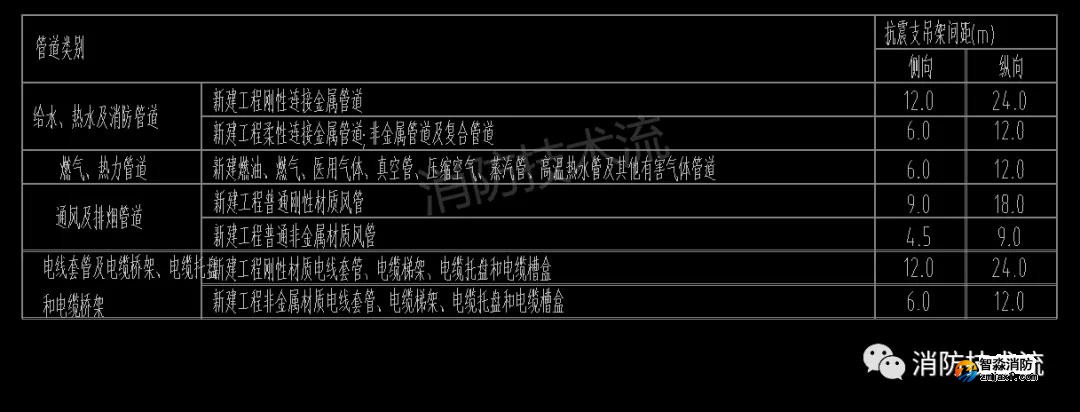

抗震支架间距布置原则

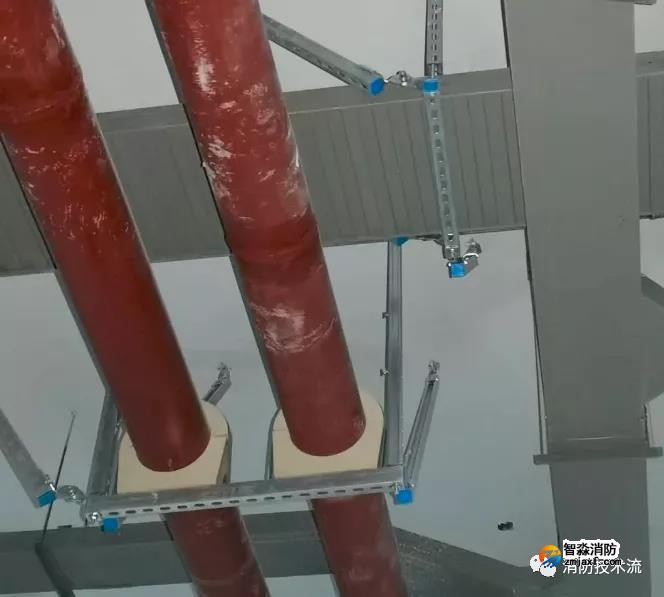

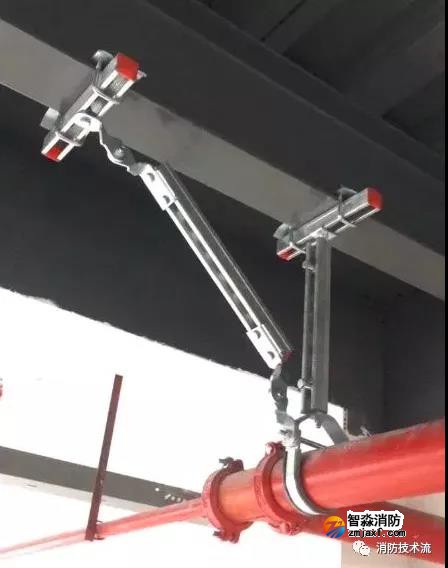

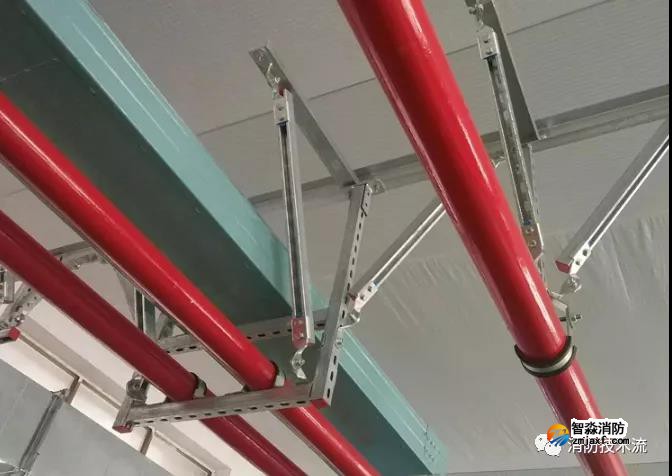

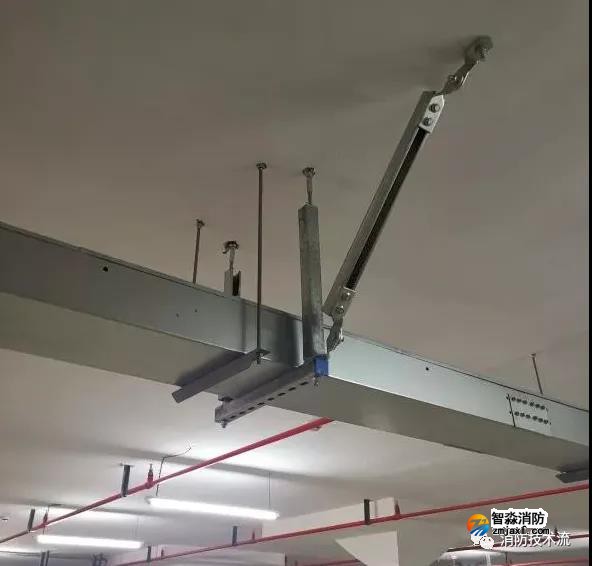

抗震支架现场图
