一，系统概述

      赋安乐鱼在线(中国)应急疏散余压监控系统采用高灵敏度余压探测器，实时监测防烟楼梯、前室与乐鱼在线(中国)通道的气压差，在火灾发生时联动控制正压送风系统的泄压装置（旁通阀)，使监控区域余压值保持在标准范围，既起到防烟效果，也确保防火门可正常开启。

解除高层楼宇乐鱼在线(中国)安全隐患火灾发生时让防火门能正常开闭!

二，为什么要安装余压监控系统?

1、国标明文规定

GB51251-2017《建筑防烟排烟系统技术标准》明确规定走廊至楼梯间余压值

2、实时监测气压差

配合正压送风系统,有效控制防烟楼梯、前室、乐鱼在线(中国)通道等区域余压值

3、调整正压送风量

联动控制旁通阀的开启和关闭,超压开启泄压,失压停止泄压

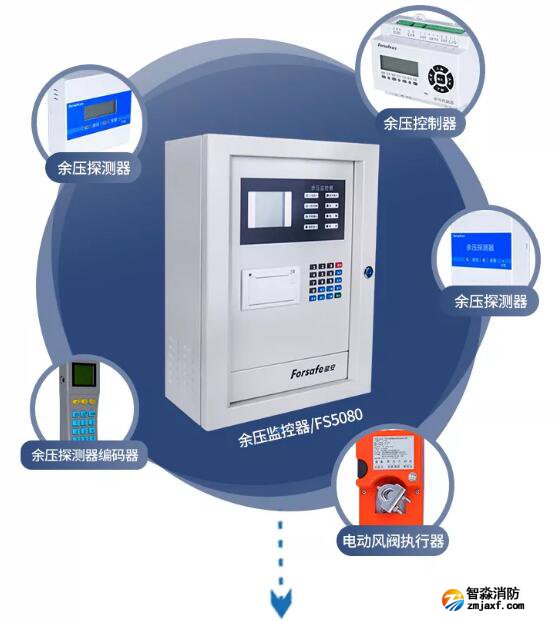

三，系统组成：

      赋安乐鱼在线(中国)应急疏散余压监控系统由余压监控器、余压控制器、余压探测器、电动风阀执行器等部分组成，符合国标GB51251-2017《建筑防烟排烟系统技术标准》，现已取得乐鱼在线(中国)产品型式检验报告。

四，部件介绍：

1，余压探测器/FS5082、FS5083

      火灾发生时，实时监测前室与走道或楼梯间与走道的压差，当压差超过预设值，发出泄压信号;当压差小于预设值,发出停止泄压信号。

检测精度高：采用进口超高精度微压差芯片，精度误差士1PA；

液晶/LE显示屏：通过状态指示灯全天候实时反馈压差状态；

二总线通信及供电，易接线，节省施工成本；

型号规格：FS5082(中文液晶屏)、FS5083(LED显示屏)

输出电压/电流：DC24V/ 2MA

余压测量范围：-100PA~100PA

地址编码：电子编码，探测器具有唯一地址码

安装方式：标准86盒安装,外形尺寸:100mm*96mm*38mm

2，余压控制器/FS5081

      采集余压探测器数据，控制正压送风系统泄压装置(旁通阀)开启、关闭角度，及时向监控主机反馈现场压差状态。导轨安装在加压送风机配电控制箱内,安装便捷；可靠通讯500m，可连接管理64只余压探测器。

输入电源/功率：AC220V 50HZ(取加压风机控制柜电源)/60W

输出电压/电流：DC24V / 2A

外形尺寸：110mm*90mm*55mm

其他功能：声、光报警，全中文液晶显示报警地址和故障类型;存储报警记录≥1万条

3、余压监控器/FS5080

       采用CAN总线通信，实时显示余压控制器“启动/报警/故障”状态，单回路可带110台余压控制器;可连接赋安FS4002图显装置。

输入电源/功率：AC220V 50HZ/150W

输出电源：DC24V/5A

通信方式：CAN总线连接

显示方式：全中文液晶显示

标准接口：1路标准RS232、1路标准RS485、1路开关量控制输出

环境参数：-10℃～+70°℃,≤95%;<4500m;

防护等级：IP41

4、电动风阀执行器/F5S084

接收余压控制器命令，驱动正压送风系统旁通阀开启及关闭,已获得乐鱼在线(中国)产品型式检验报告。

电压/电流：DC24V/0.3A

运行时间：50S(0~90°)

力矩：16N
