气体灭火系统原理图和组件设置位置以及功能汇总!

作者: 乐鱼在线(中国)改造安装 时间:2021-05-21 02:42:42 来源:/
摘要:气体灭火系统原理图和组件设置位置以及功能汇总! 气体灭火系统原理图和组件设置位置以及功能汇总! 一、七氟丙烷组合分配灭火系统原理图: 二、外贮压式七氟丙烷组合分配灭火...

气体灭火系统原理图和组件设置位置以及功能汇总!


文章附图

气体灭火系统原理图和组件设置位置以及功能汇总!

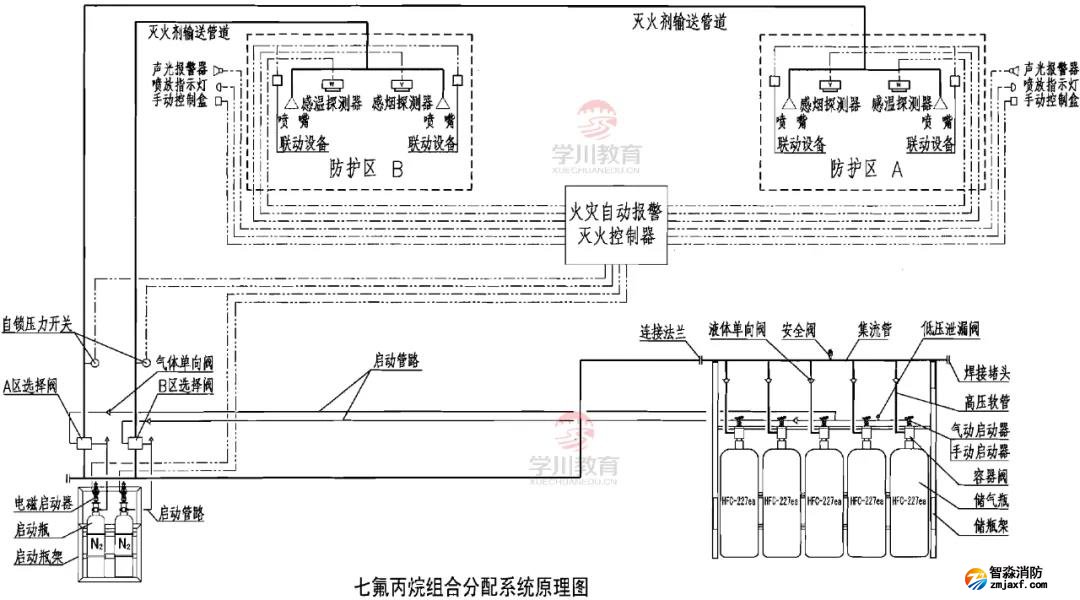

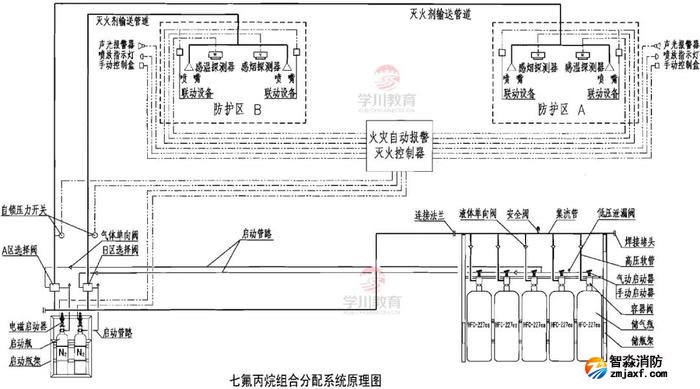

一、七氟丙烷组合分配灭火系统原理图:

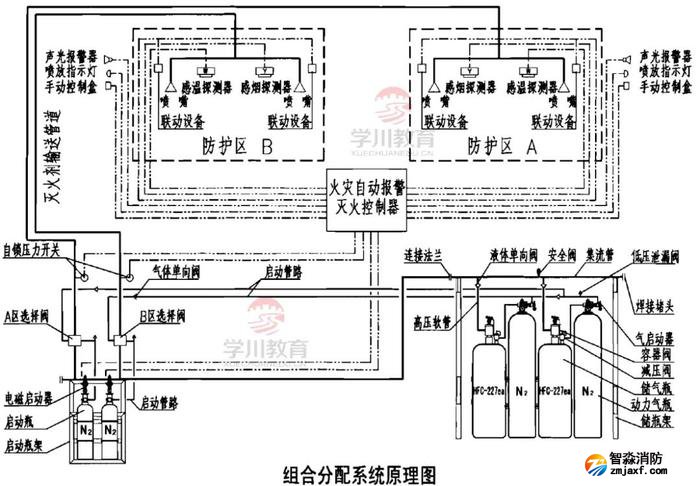

二、外贮压式七氟丙烷组合分配灭火系统原理图:

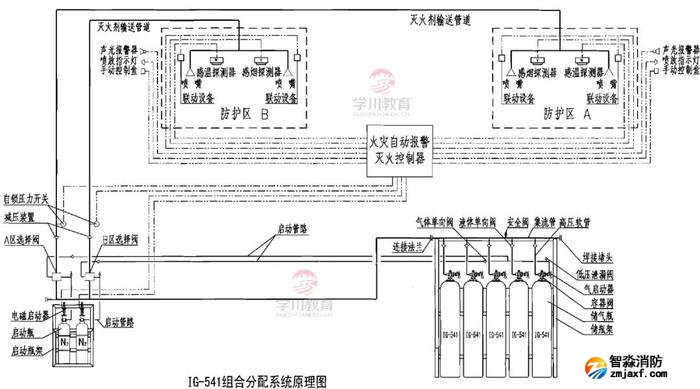

三、IG-541组合分配系统原理图:

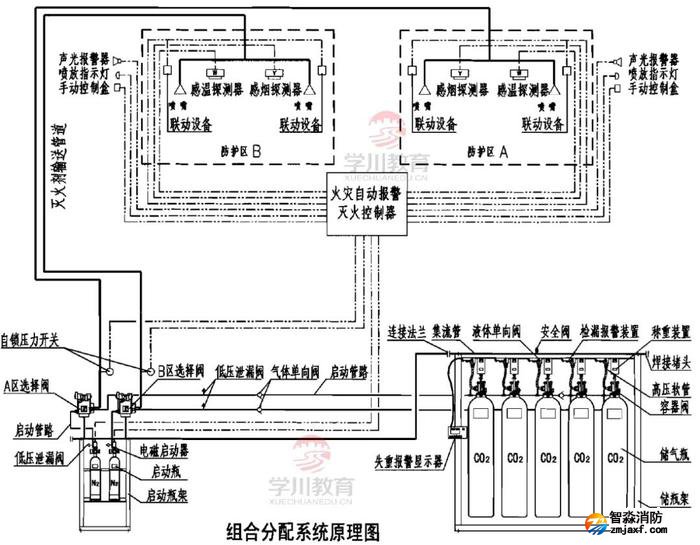

四、高压二氧化碳组合分配系统原理图:




五、灭火系统主要组件功能汇总:

七氟丙烷、IG-541、高压CO2、三氟甲烷、IG-100灭火系统主要组件功能

序号 组件名称 主 要 功 能
1 储气瓶 贮存灭火剂(内贮压式七氟丙烷气瓶还要充装动力气体N2 )
2 启动瓶 贮存系统启动气体(N2) ,通过启动管路打开储气瓶容器阀
3 电磁启动器 接收火灾自动报警灭火控制器输出信号,打开启动瓶容器阀,释放启动气体
4 气启动器 在启动气体作用下打开储气瓶容器阀,释放灭火剂
5 液体单向阀 使灭火剂只能往防护区单向流动,防止倒流回储气瓶
6 气体单向阀 用于组合分配系统,使启动气体只能打开相应防护区的灭火剂储瓶
7 低压泄漏阀 释放平时缓慢泄漏出的启动气体,防止其积聚后引起系统误动作
8 安全阀 当集流管内灭火剂压力过高时阀内安全膜片自动爆破泄压,保证系统安全
9 减压装置 对汇集在集流管内的高压灭火剂进行减压,控制灭火剂的输送压力
10 选择阀 用于组合分配系统,使灭火剂流向对应的防护区
11 自锁压力开关 灭火剂喷放时,将信号反馈到火灾自动报警灭火控制器。也称压力开关、压力信号发生器
12 火灾自动报警灭火控制器 实施火灾自动报警功能,并发出灭火指令
13 喷嘴 喷放灭火剂,实施灭火
14 火灾探测器 自动探测火灾信号.并反馈到火灾自动报警灭火控制器
15 手动控制盒 实施系统手动控制和紧急停止操作
16 喷放指示灯 提示火灾现场外部人员灭火剂正在喷放,不得进入肪护区
17 声光报警器 系统探测到火警后自动发出声、光报警信号
18 称重装置 用于高压CO2、三氟甲烷灭火系统,检测灭火剂储瓶泄漏情况
19 失重报警显示器 用于高压CO2、三氟甲烷灭火系统,接收称重装置检测信号并及时报警
