UPS电池配置按公式计算的话，相当的麻烦，在实际项目中或与厂商的交流中，常常遇到这样的情况，根据UPS的输出容量和所要求的后备时间、需快速、粗略地给出相关电池的配置。而ups本身的计算方法非常复杂，一般人根本无法操作，所以掌握简单的方法或估算可以迅速做出结果，在实际中节约了时间。

一、UPS电源简单计算方法

对于ups的公式计算，我们在之前曾提到过，算起来比较复杂，很多人也不理解，那么今天我们来了解下简单的计算方法。

使用时按下列公式计算：

所需电池容量(Ah)= UPS容量（KVA）×109（Ah.块）/KVA/每组电池块数

举例一：

例如：对于109Ah•块/kVA设计UPS电池容量的算法，一台120kVA的UPS，每组电池32块，要求后备时间60min(即1h)。

则所需电池容量为（60min）：
120kVA×109Ah•块/kVA=13080Ah•块,

13080Ah•块/32块=409(Ah),

即可选12V，100Ah电池4组(32块/组)。

注意：实际后备时间不足与60min接近。

如果每组33块,则13080/33=396Ah，同样可选12V、100Ah电池4组(33块/组)。

注意：33块/组实际后备时间超过60min(超出一点)。

如果要求后备时间为30min时：

则

109×120=13080Ah•块

13080/32=409Ah,409/2=205Ah。

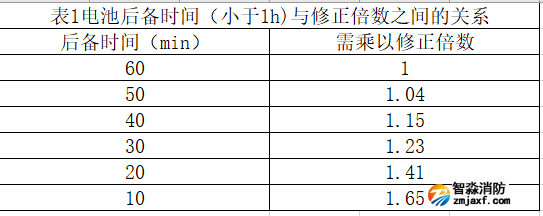

由于电池的放电功率与放电时间不是线性的，即不能只简单除以2，还需乘以修正系数。见表1，因此205×1.23=252Ah。即可选12V、65Ah电池4组(32块/组)。

注意：实际后备时间超过30min(超出一点)。

如果要求后备时间20min时：

则409/3=136Ah，还需乘以修正系数，见表1,136×1.41=192Ah,即可选12V、65Ah电池3组(32块/组)。

注意：实际后备时间超过20min(超出一点)。

其它情况，以此类推。

举列二：

2、对于126Ah•块/kVA电池容量的算法，一台120kVA的UPS，每组电池32块，

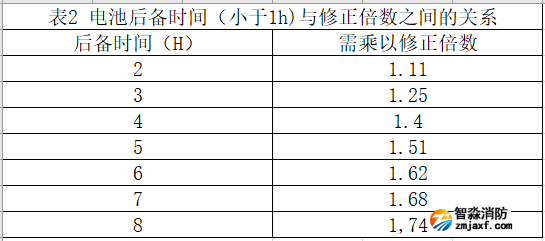

如果计算时间是一小时以上，要在按上述计算后再除以一个修正系数，见表2。

计算方法和需乘以修正系数与前述完全一样。

 例如：前例的后备时间是3h：

则126×120=15120Ah•块，

13080/32=472Ah，472×3=1417Ah；

还需除一个修正系数，1417/1.25=1131Ah。

则需要配置即可选12V、300Ah电池4组(32块/组)。

按照能量守恒原理，以上方法对于三相/单相或单相/单相UPS是一样的。

一般中大功率的UPS所配每组电池都是32块；电池并联数最好不要超过4组，以免影响电池组的均流和充电效果。

以上是快捷的粗算,不是特别精确。要想得到精确的结果，应参照电池厂家给出的电池放电特性。

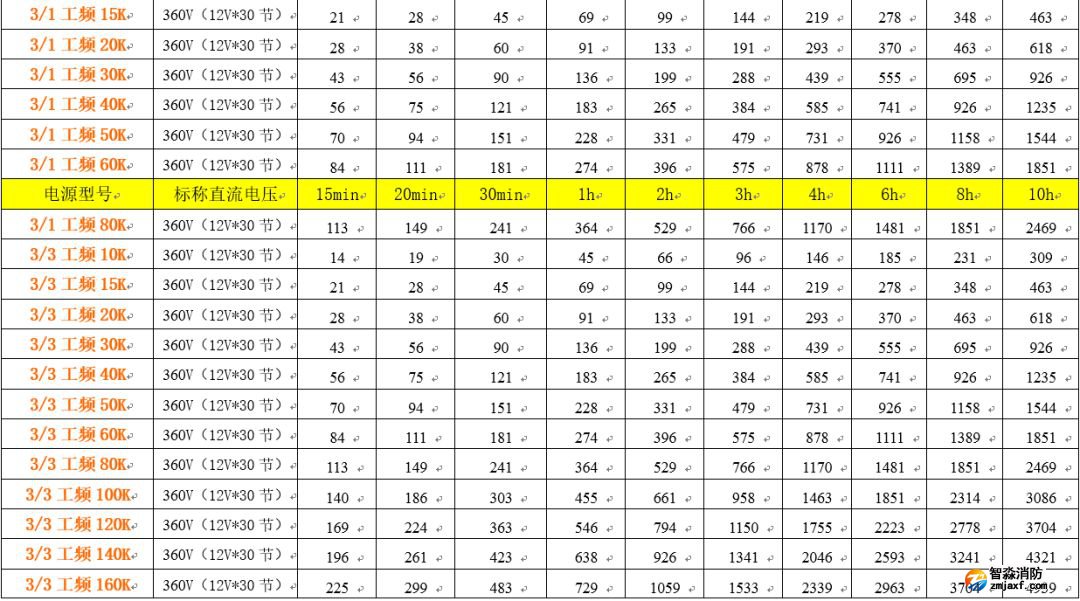

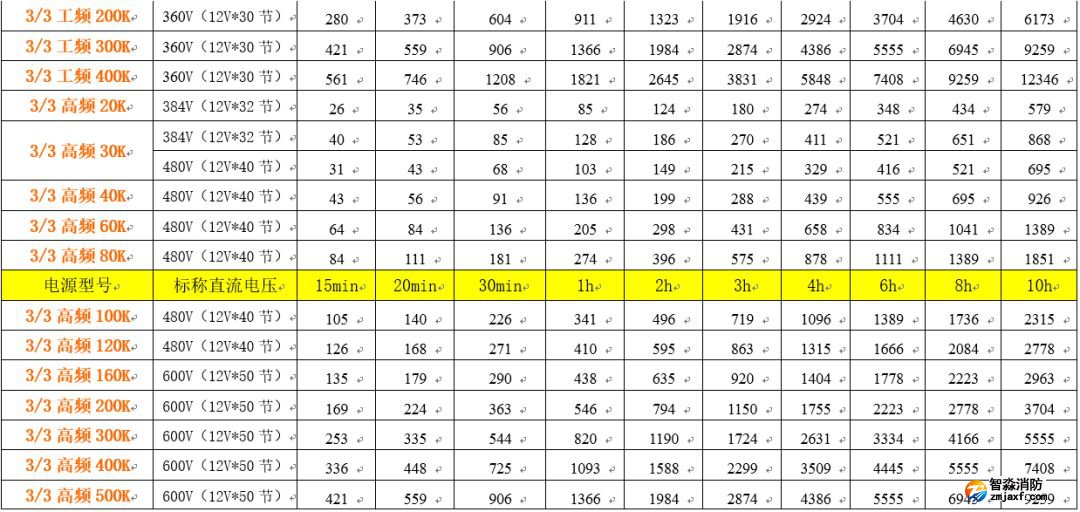

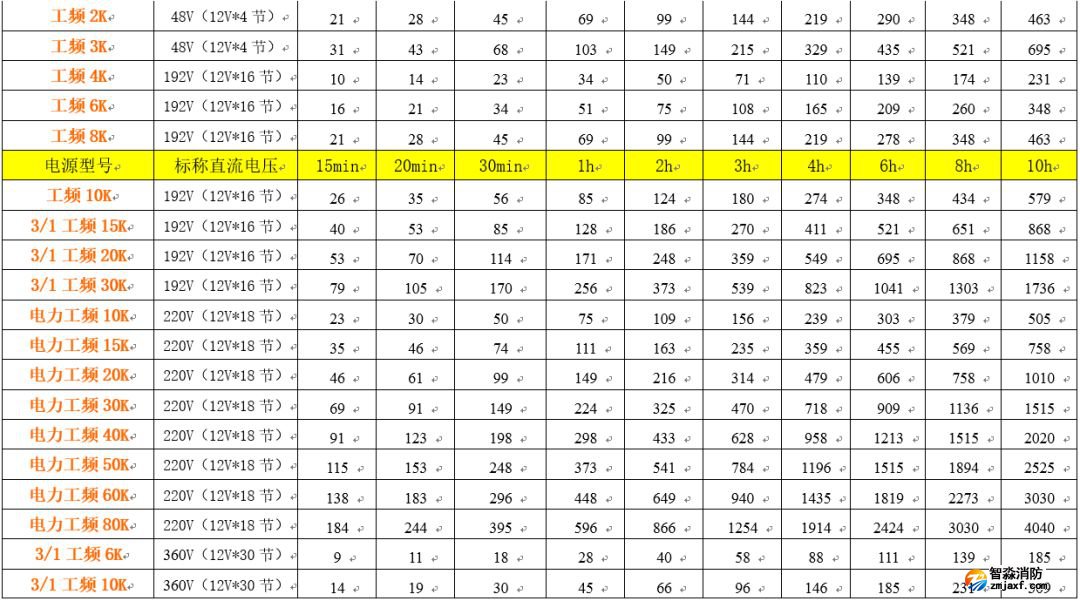

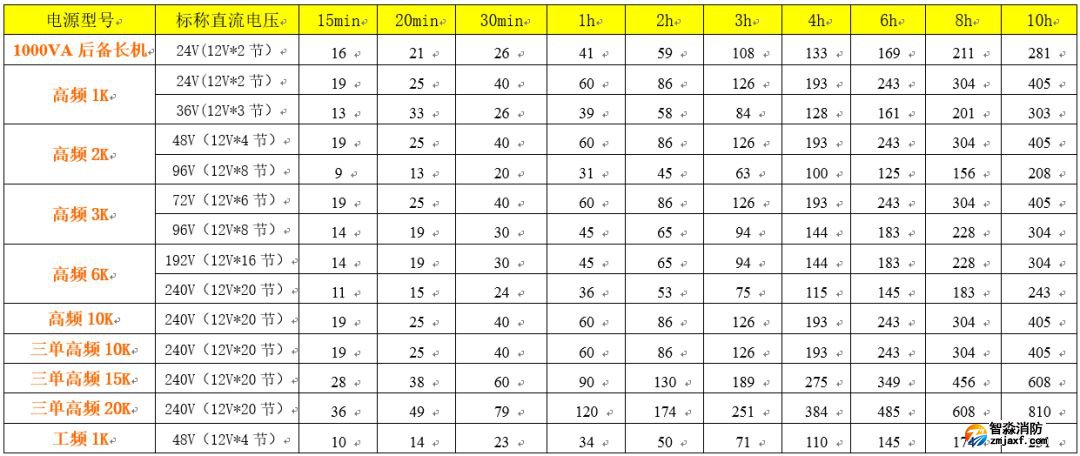

二、UPS电源延时配置表

关于上面的计算，虽然也比较简单，但是需要计算一两分钟，那么有没有更简单的方法，更简单的话就是直接看配置表了。

以下各系列机器所配置的蓄电池容量，是按照“电流法”进行配置，仅做参考！

采用电池临界点电压计算，计算结果与实际比较接近，这里面例出了大部分常用的配置表。
