技术指导-集中电源集中控制型乐鱼在线(中国)应急照明和疏散指示系统

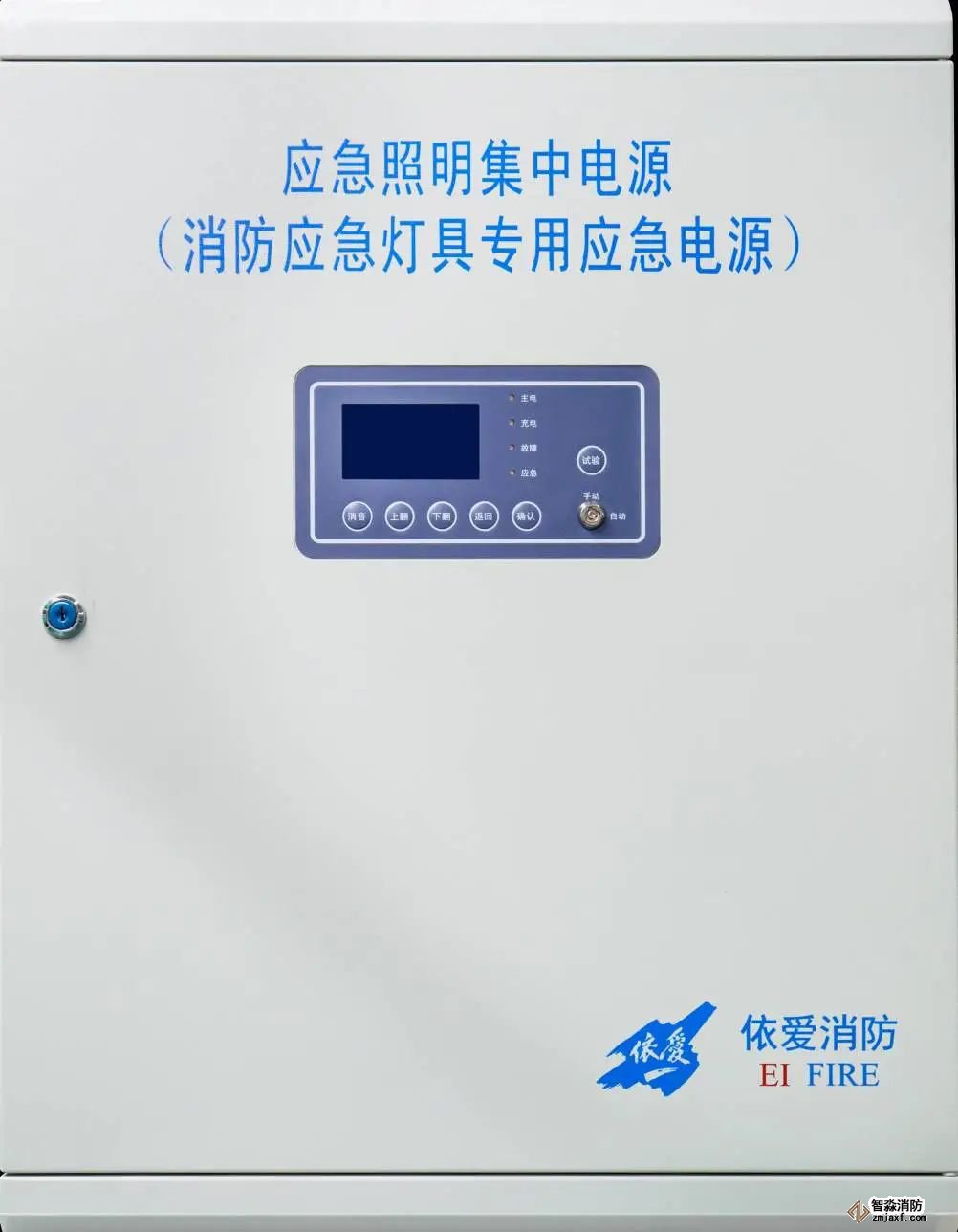

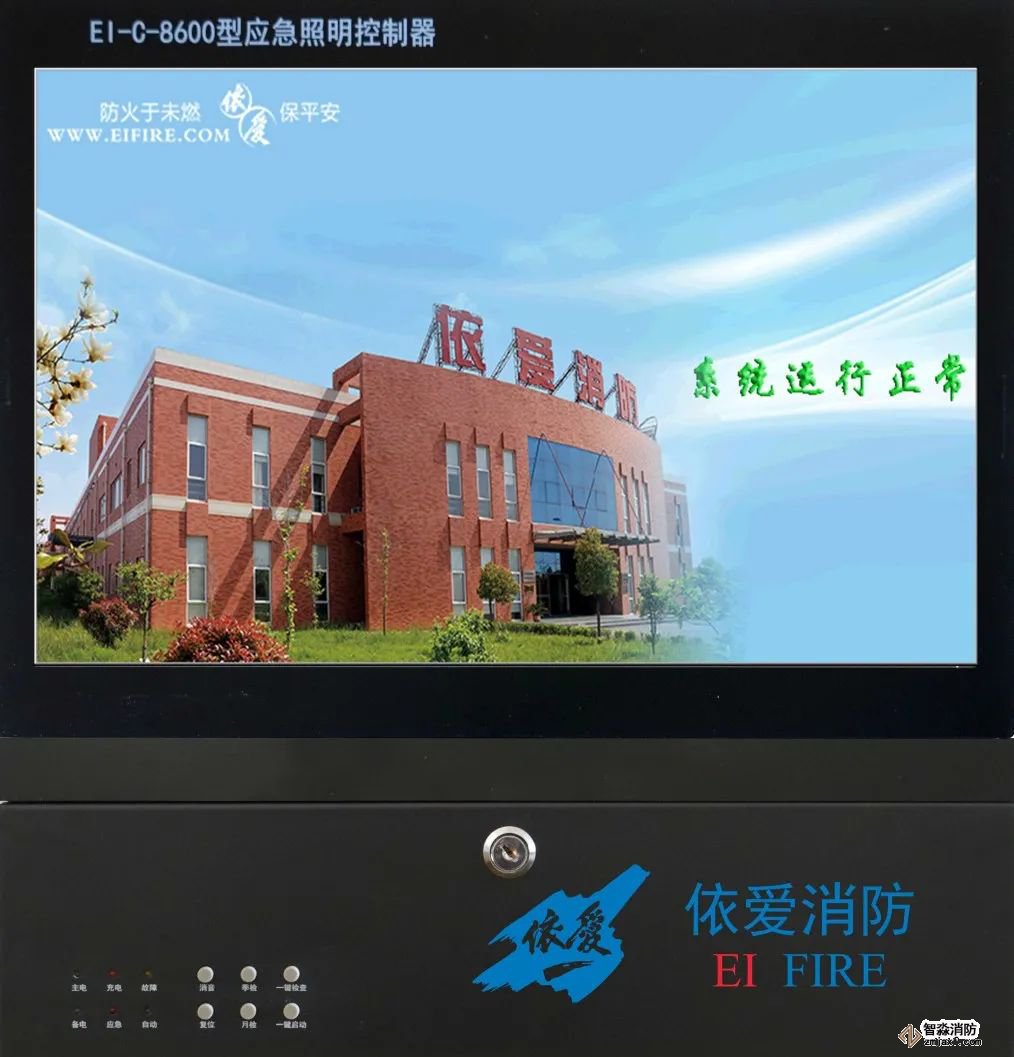

控制器安装在乐鱼在线(中国)控制室，集中电源安装在消控室、低压配电室、配电间内或电气竖井内。控制器、集中电源的主电源应取自乐鱼在线(中国)电源AC220V/50HZ，严禁使用电源插头，接地应牢固。

系统布线时禁止中间接线，应将接头引至接线盒。接头处应采用焊接方式连接，并用电工胶带包好。

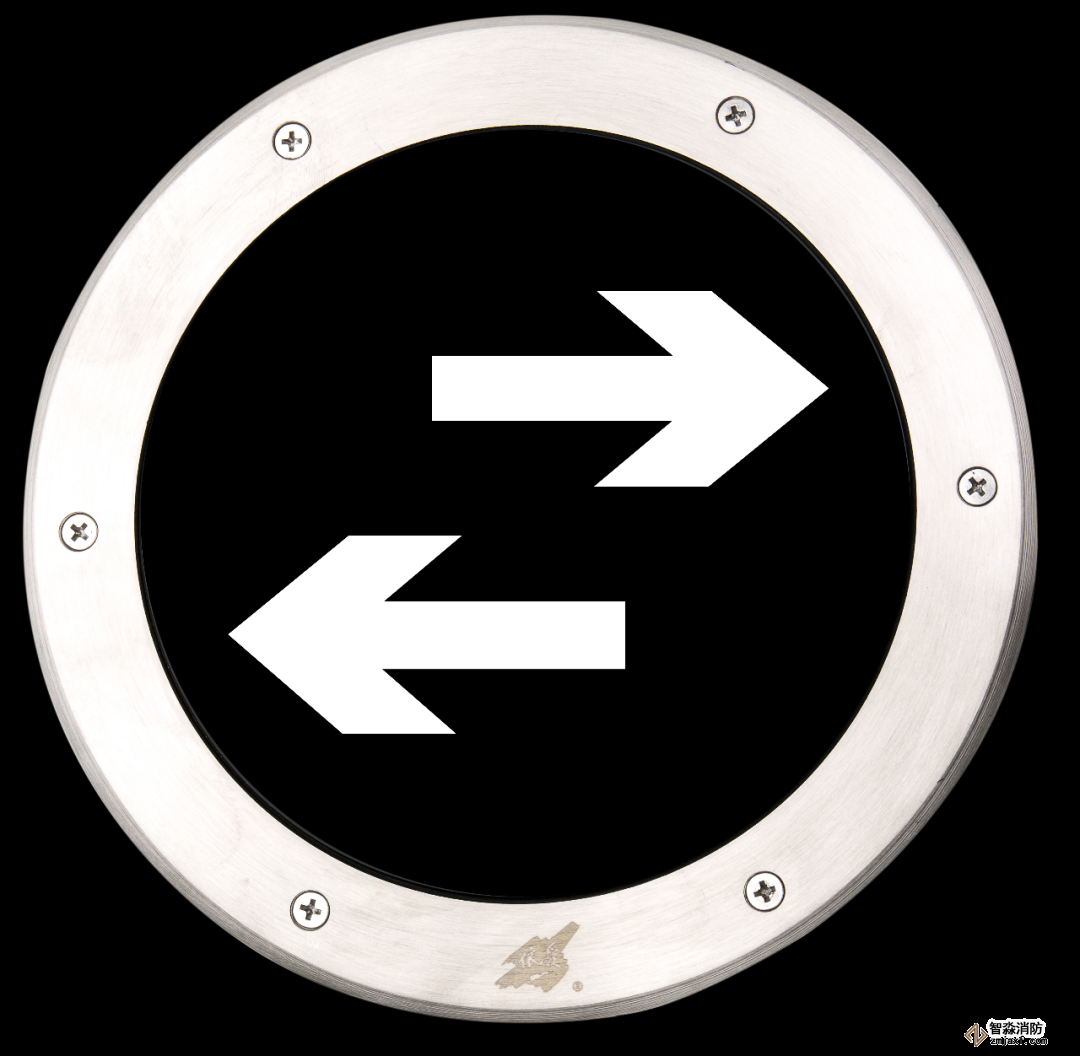

地埋式标志灯为室内使用，使用专用的预埋底座，并按GB51309要求规范施工。灯具应用烫锡焊接方式接线，并用压线帽压实并灌防水密封胶进行密封处理。注：地埋灯的施工步骤，参考《设计手册》。

所有灯具在安装前必须使用编码器设置好地址(1-128)，或至少将其序列号记录在平面图对应位置。

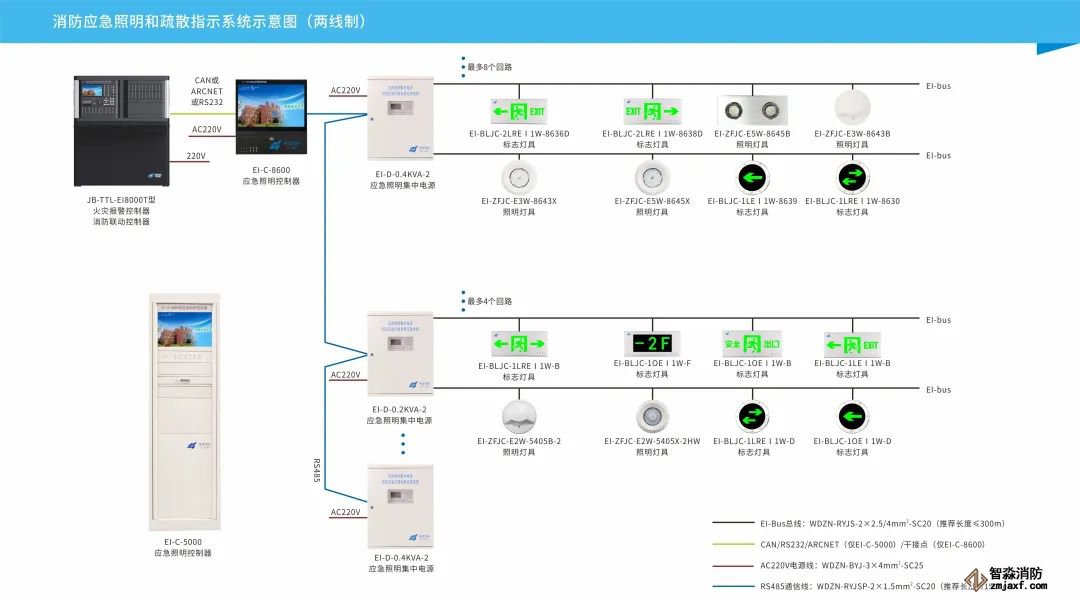

集中电源与控制器的 RS485 通讯干线应采用串联连接方式，即“手拉手”方式；当实际工程不便于全部采用手拉手方式连接，可局部采用，再通过J-EI6412网络集线器和控制器连接。

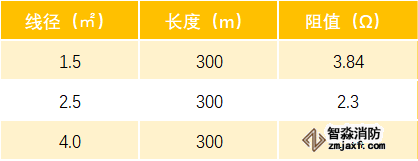

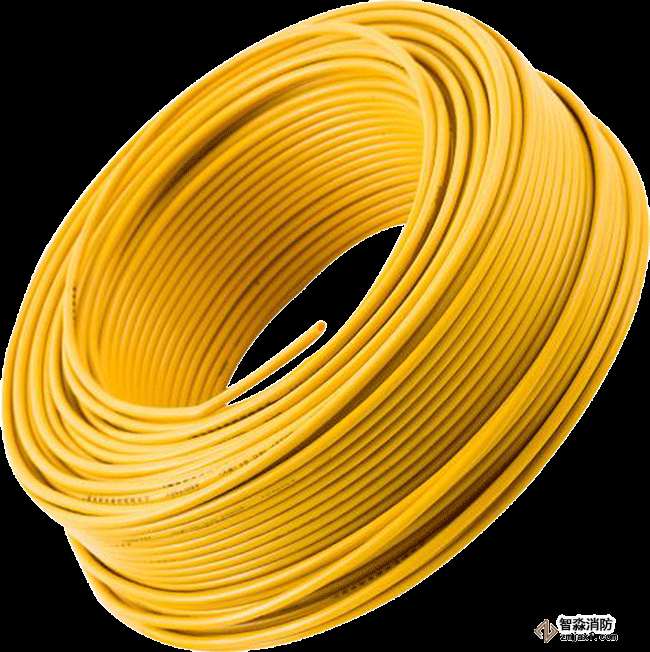

灯具两总线可采用任意布线方式，但推荐串联布线，如有分支宜设一支（基于线缆接头工艺难度及回路压接压降考虑）。总线线路末端电压应大于 15V（系统带载能力见配置说明）。参照下表计算线路可带灯具功率。

前期准备工作：

1）应提供乐鱼在线(中国)应急灯具编码表，完善的编码表一般应包含序号、灯具功能描述、产品编号（序列号）、回路/地址号、地址位置描述等。详实的编码表有助于快速编程、故障排查。

2）应准备系统图、平面图的 CAD 图纸，且为wmf格式，单张图纸小于1M。如与火灾报警控制器协议联动，需准备火灾报警控制器部件编码表及平面位置图。。

使用依爱两线制应急照明和疏散指示系统时，默认最大带载 60 块回路板，请参考以下原则进行配置：

两线制集中电源双回路板选配方法

两线制集中电源双回路板型号为J-EI5101，提供两个总线回路输出。

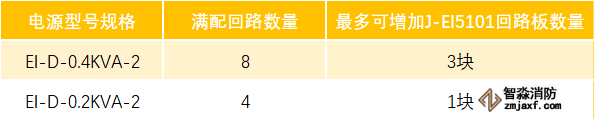

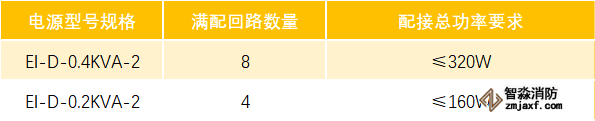

注：订货时需注明标配或选配几块J-EI5101回路板。选配时需遵循电源总功率及回路板带载综合条件。
