国泰怡安GK652(B)气体灭火主机操作步骤说明

国泰怡安GK652(B)气体灭火主机操作步骤说明
注意：开通调试前，请检查各部件间的连线是否正常。

　　确认备电及主电接线正确，请勿长时间使用备电运行。

　　操作前请仔细阅读控制器说明书。

调试过程：

　　①将现场设备进行编码处理，各部件不允许重码，编码范围为1~255。以此次配置为例，将感烟探测器编为1，感温探测器编为2，声光报警器编为3，紧急启停按钮编为4，输入输出模块器件类型设为放气指示灯，地址编为5。（回路编辑中有详细步骤）编码后挂入回路总线。

　　②、接好主机外接线：回路线，24V输出线，钢瓶启动反馈线，220V电源线。

　　③、开机后，开始主机设置步骤。

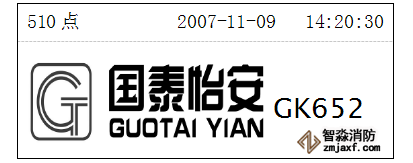

　　正常情况下主机开机界面如下

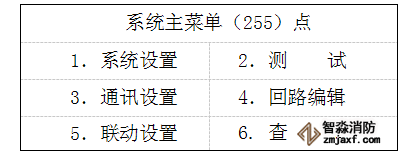

　　按面板上【功能】键进入主菜单

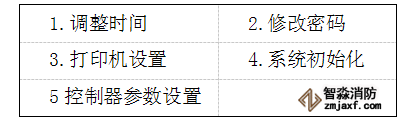

　　按数字键【1】进入系统设置

　　可进行主机初始化，打印机参数等设置。调试期间可将打印机自动功能关闭。

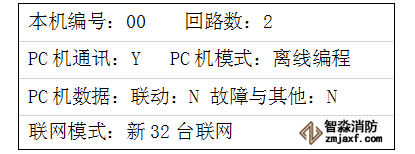

　　在第5项中可设置本机机号、联网模式及PC通讯方式。

　　按【确认键】保存

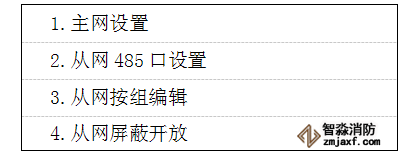

　　按退出键回到主菜单，在主菜单界面下按数字键【3】，进入主机通讯设置

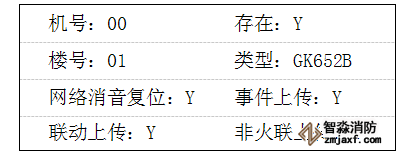

　　按数字键【1】进入主网设置（主网设置为控制器本身及联网配置）

　　将光标移动到各数字位置，按数字键可进行更改机号及楼号；光标移动到存在位置，按【选择键】选择Y（Y表示本机存在）；移动到类型位置，按【选择键】进入菜单，下翻选择型号为【GK652B】（气灭主机机型）。

　　按【确认键】保存。

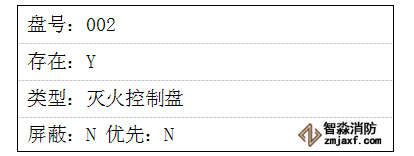

　　按【退出键】退到上一层界面，按数字键【2】进入从网RS-485口设置

　　将光标移动到盘号位置，按方向键或数字键可更改盘号。（系统默认1号盘为联动盘，不可更改）

　　按方向键【上】或选择数字【002】选择002号盘，将光标移动到【存在】，按【选择键】选择存在为【Y】。将光标移动到【类型】，按【选择键】进入选择菜单，选择【灭火控制盘】。

　　按【确认键】保存。

　　主网及从网设置完毕，按【退出键】回到主菜单。

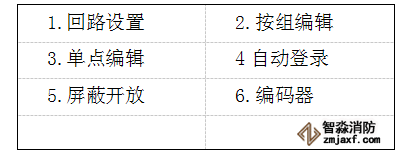

　　按数字键【4】进入回路编辑界面（对回路设备的配置进行编程和查阅）

　　按数字键【1】进入回路设置，移动光标将回路及闪灯选择为Y，确认保存即可。

　　返回上层，按数字键【2】可进行按组编辑（一组连续类型相同的设备）；

　　或按数字键【3】进入单点编辑（对回路上单个器件进行编程）

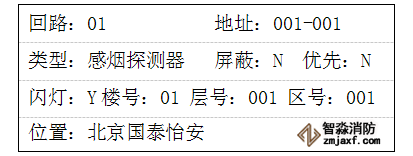

　　如图所示，将光标移动到回路，可选择回路1或2（默认为1）；将光标移动到地址位置，可按数字键或方向键上/下进行更改。

　　以此次控制器为例，将感烟探测器设为地址1，即将回路设为01，地址设为001-001，类型按选择键进入选择界面选择感烟探测器，屏蔽N、优先、闪灯Y、楼号01、层号001、区号001（对应灭火控制盘灭火分区），位置可不选。按确认键保存。

　　保存完毕后按【方向键上】或将光标移动到地址位置按【数字键】选择001-002，类型选择为感温探测器，按确认保存即完成感温探测器编程。声光警报器及紧急启停按钮同理。

　　设置输入输出模块时，将地址更改为001-005，类型选择为放气指示灯，按确认键保存即可。

　　以上步骤完成后即完成回路编辑工作，按退出键返回主菜单界面。

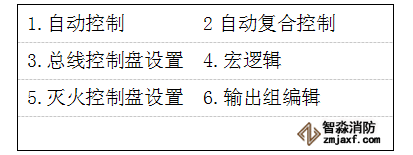

　　按数字键【5】进入联动编程，

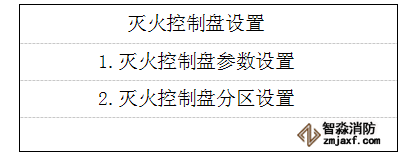

　　以此工程为例，按数字键【5】进入灭火控制盘设置

　　按数字键【1】设置灭火控制盘参数，选择控制方式为内置逻辑控制，联动设备启动时间可自行选择一半或全部。按确认键保存

　　按数字键【2】设置灭火控制盘分区

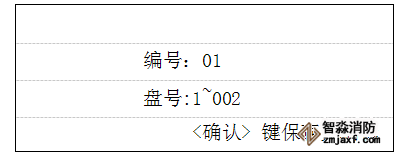

　　选择编号01，盘号01~002（从网设置中，2号盘为灭火控制盘），

　　按确认键保存并进行下一步编辑

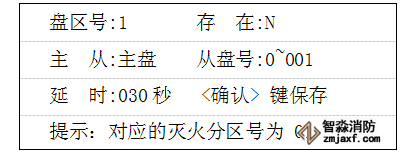

　　每个灭火控制盘共有4个灭火分区，选择盘区号1，存在选择Y，延时可自行选择，按确认键保存即可。

　　以上步骤完成后，即完成主机编程操作。

　　退出主菜单后，按主机面板上【自动】键，进入主机自动报警设置，按【选择】键可选择主机自动允许或禁止，按确认键保存。按【切换】键切换到灭火分区自动设置，按【选择】键选择分区自动允许或禁止，按【数字键】选择灭火分区区号。按确认键保存。

　　其他设置详见使用说明书，此说明以工程为范例。有问题电话联系供应商或者厂家。
