多功能会议室灯光音响及集成管理设计

多功能会议室灯光音响及集成管理设计
针对多功能会议室的七种使用需求，设计可复用的扩声、显示和灯光系统，并采用系统集成软件作为管理界面，由专业人员预置场景和音频参数设置，将音视频源、灯光、大屏的模式切换以及音响系统的参数设置，做成简单的一键式切换界面，便于普通人员操作。

一、项目概况

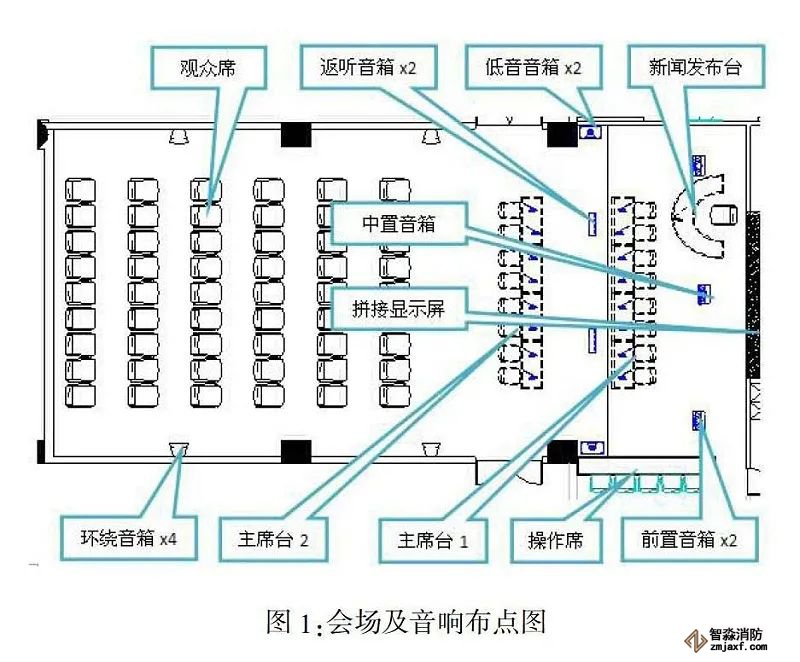

本例为某法院的集控中心，长约21米，宽约11米(如图1)，使用功能定位包括：集中控制指挥中心、新闻发布中心、报告厅、大会议室、电视电话会议主会场、电视电话会议分会场、电教中心(影院)。

新闻发布台在单人新闻发布或授课、报告时使用;主席台1在大会议室和电视电话会议主会场模式时使用：主席台2在电视电话会议分会场模式时作为主席台。在集中控制指挥中心模式时作为指挥席。在新闻发布中心模式时作为记者席。在其它模式时根据需要灵活布置。

设计难度主要两点：一是要尽可能考虑系统的最小化和设备的高复用以降低成本。二是要保证系统切换的便捷性，特别是操作人员多非专业人员的情况。

二、扩声设计

扩声系统按7.2声道家庭影院模式布置(见图1)。最佳视听范围为观众席前2排及主席台2后方的中间区域，支持2.1、5.1、5.2、7.1、7.2多种声道模式。另为主席台1区域配置2只吊挂返听音箱。

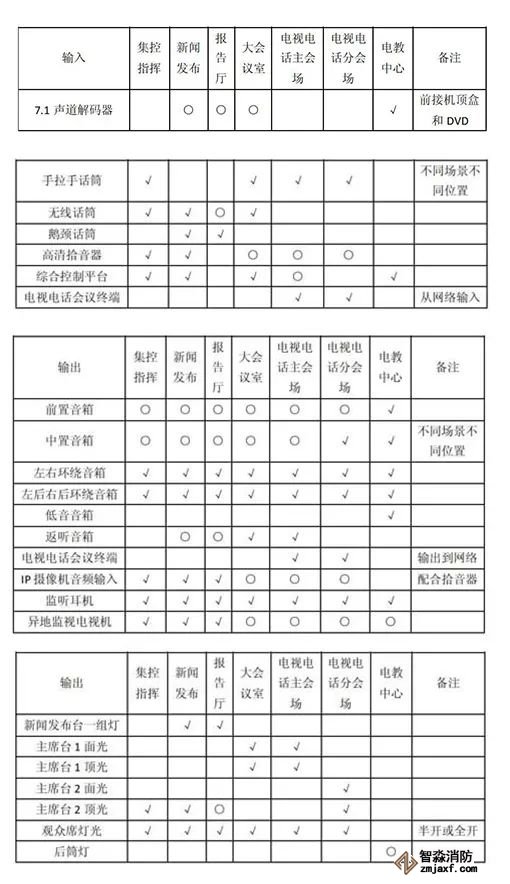

扩声系统的核心是一套16进16出数字音频媒体矩阵。实际为影院模式配置了一台7.1声道解码器。限于篇幅不列音视频系统图。通过下面两表描述不同模式下输入输出的总体设置(“√”为使用，“O”为可选)：

7.1声道解码器的设置及源选择、DVD控制、机顶盒控制及片源选择均通过集成管理软件实现。只配置一套数字会议系统。手拉手话筒根据模式置于主席台1或主席台2。高清拾音器用于对现场情况进行录音。

综合控制平台有三大功能：(1)对网络监控的音视频进行解码输出;(2)将单兵管理电脑、新闻发布电脑以及其它应用电脑或服务器的音视频解码输出;(3)对显示大屏进行场景控制和视频切换。

非电教中心模式下。环绕音箱作为主要扩声音箱。前置和中置音箱。起到将声音定位在屏幕处的功能。如果选用。环绕音箱应做延时处理。在报告及会议模式下，所有音箱均做延时处理，突出人声定位。

三、显示设计

显示大屏由2行4列共计8块67寸DLP大屏构成。每块屏的物理分辨率为1024*768。集控指挥中心模式下大屏分屏显示网络视频、电子地图、档案资料等;新闻发布、大会议室、电视会议主会场模式下大屏一般作为背景墙。电视会议分会场模式下分屏显示主会场画面。报告厅、影院模式下采用浮动窗口显示模式。窗口大小与播放的视频同比例。上下满屏。两侧黑边。

四、灯光设计

新闻发布台前方设置一只可调亮度和角度的LED灯作为面光灯。顶部设置一只三基色冷光灯作为去除阴影的顶光。两只灯共一个开关回路：两组主席台分别按每两座位配置一只可调LED灯和一只三基色冷光灯，四排灯四个开关回路;观众席每排也按两个座位配置一只三基色冷光灯，每两排一组，采用插花方式分为两个开关回路;其余筒灯按前后分为两个回路。场景模式如下表。

两个出入口各设置一个智能照明开关面板。设置入场模式(单开筒灯)、清扫模式(开筒灯及三基色冷光灯)、离场模式(全关)。

五、集成设计

配置一台集成管理电脑。开发集成服务程序以及与各设备的接口程序，按集控中心的使用需求设置各个场景，在场景中以易懂的文本存储大屏、灯光、扩声系统的工作模式、选用的音视频源以及扩声系统对应的参数设置，以便于操作人员进行修改。以后再通过接口程序将易懂文本翻译成规定的通讯指令进行发送。通过集成管理电脑或平板电脑，可实现场景的一键切换。音量调整、节目源的二次选择。

配置一台中控主机。通过红外遥控DVD机及电视机顶盒。通过RS485接口，控制照明回路、调节面光LED的亮度和角度、控制设备电源的开关。软件接口程序将中控主机的功能集成到管理电脑上。并将集成管理电脑的指令发回中控主机。实现对各设备的控制。

16x16数字音频媒体矩阵的接口程序主要功能可以归纳为两点：1.根据场景实现音频矩阵的切换功能;2.根据预置场景参数。调节输入输出的电平及其它参数。

综合控制平台接口程序：实现大屏的场景切换、画面分割以及每个画面的视频源选择、主声道的音源。

电视机顶盒接口程序：通过地址链接。在机顶盒的WEB页面实现片源选择功能。

7.1解码器接口程序：选择输入源是DVD还是机顶盒，根据所选片源设置7.1解码器的解码类型。再根据类型自动调用对应的16x16数字音频媒体矩阵的设置参数。完成7.1声道的设置。

电视电话会议终端接口程序：通过地址链接，在终端的WEB页面中实现电视电话会议终端的控制。

六、结语

本设计大胆将系统集成软件引入会议中控。以期为用户带来更好的使用体验，限于笔者水平。唯求抛砖引玉。为同行投石问路。本设计已付诸实施。但存在如下缺憾。期望同行注意：

(1)设计要求采用20°手动可调角度的冷光灯，面向观众席。背对屏幕。但施工单位采购的是平装灯。DLP拼接屏镜面效果明显，平装会议灯在屏幕上留下光点，黑屏时尤为明显。

(2)本项目吊顶高度不充足。设计在计算大屏安装高度时偏保守。实际采购椅子的坐高高于估计的1.2米。施工单位也未再按座椅高度进行现场实测。结果大屏底部被前排遮挡近10公分。

(3)施工单位未采用集成管理设计思路。将主要控制功能集成到中控主机上。造成中控主机编程困难。无法实现设计的全部集成功能。对于场景参数。也是存到中控主机上，只有懂中控编程的人才能修改。无法做到保存在易懂文本中。让普通操作人员也会编辑。
