前言：

大家好，我是智淼乐鱼在线(中国)。很多朋友提到关于机柜如何理线，不同线缆用什么颜色来区分？杂乱无章的机柜线确实让人看着疼，如何才能做出美观的机柜呢？今天我们一起来看下。

正文：

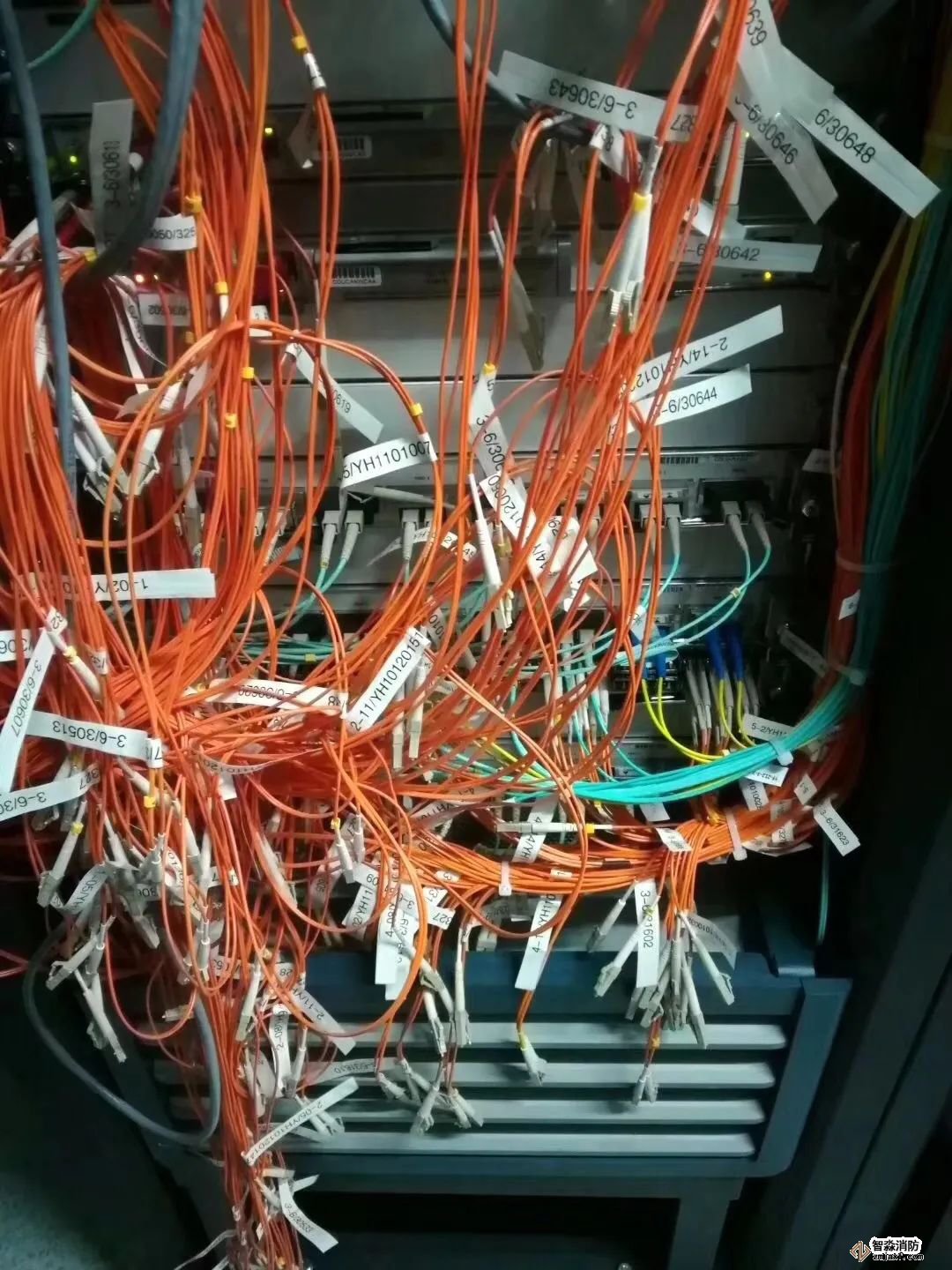

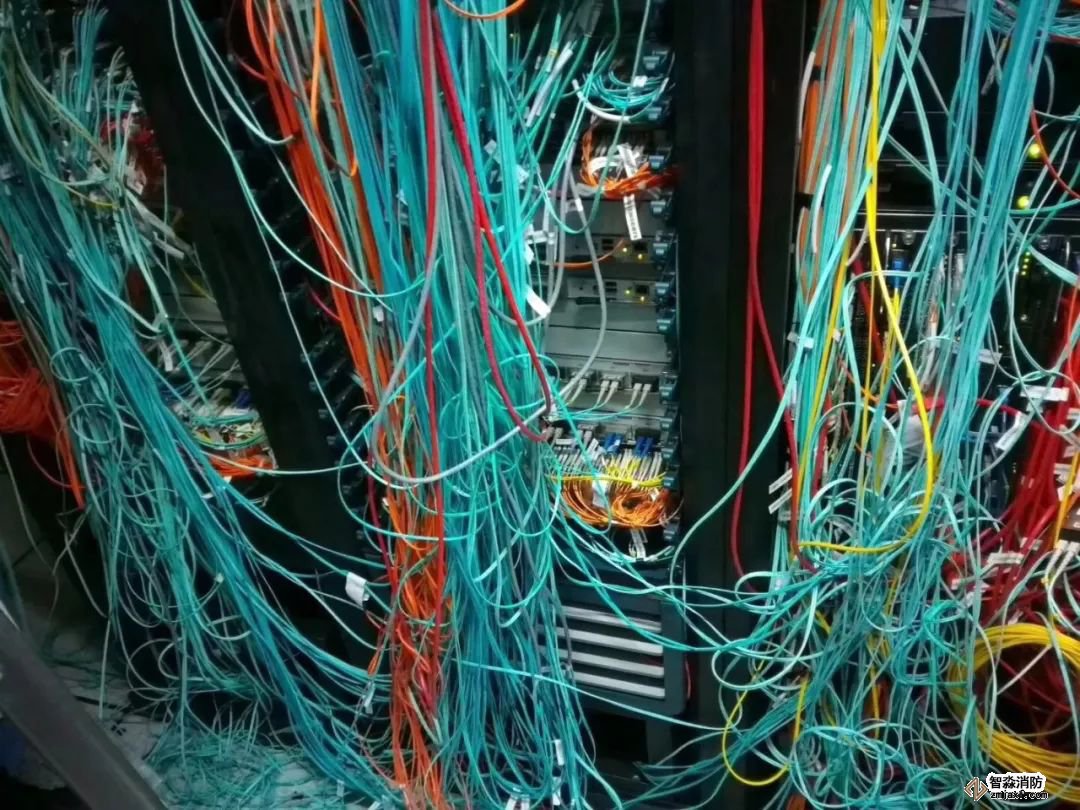

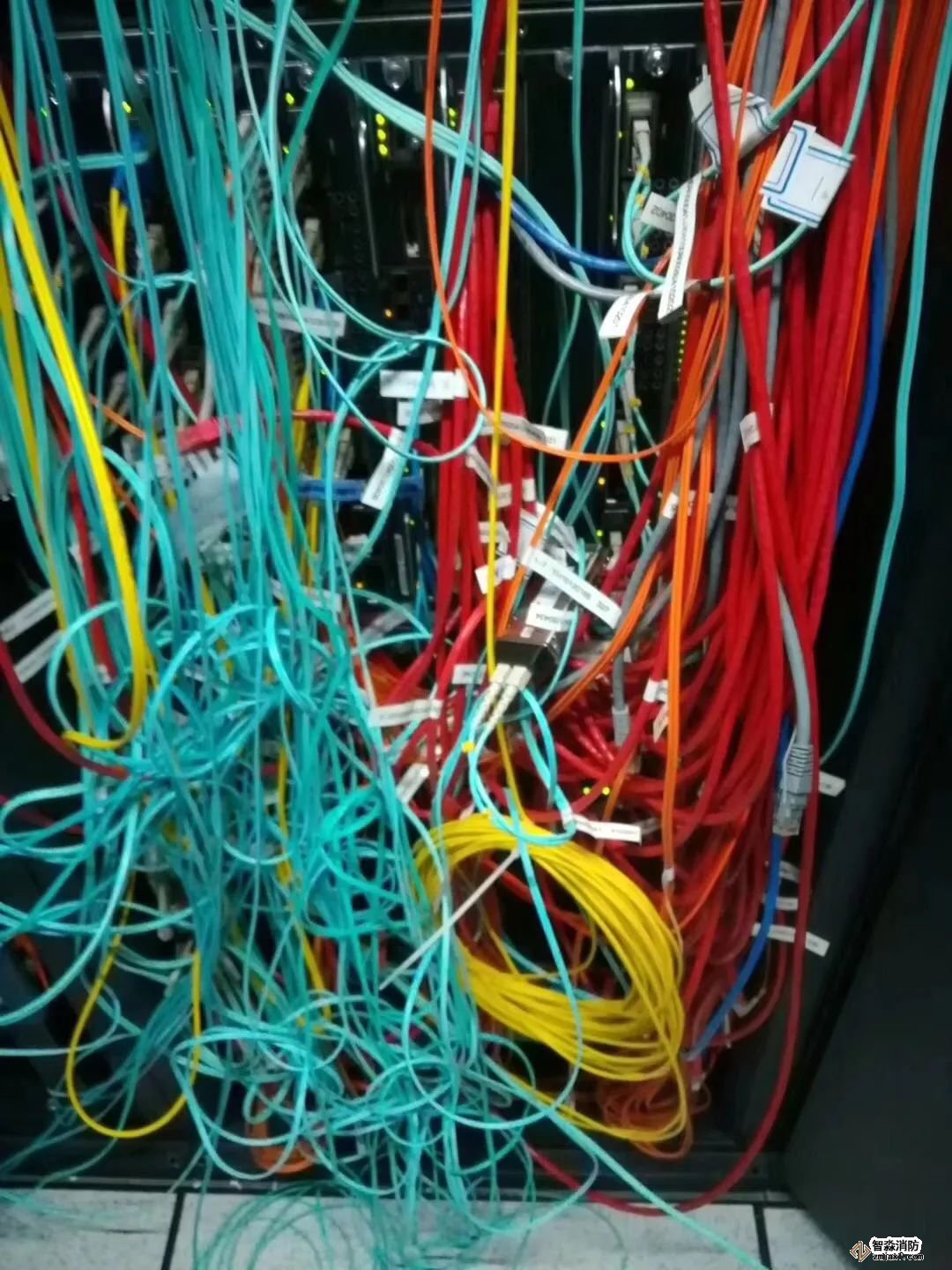

首先看一下没有整理前的现场照片

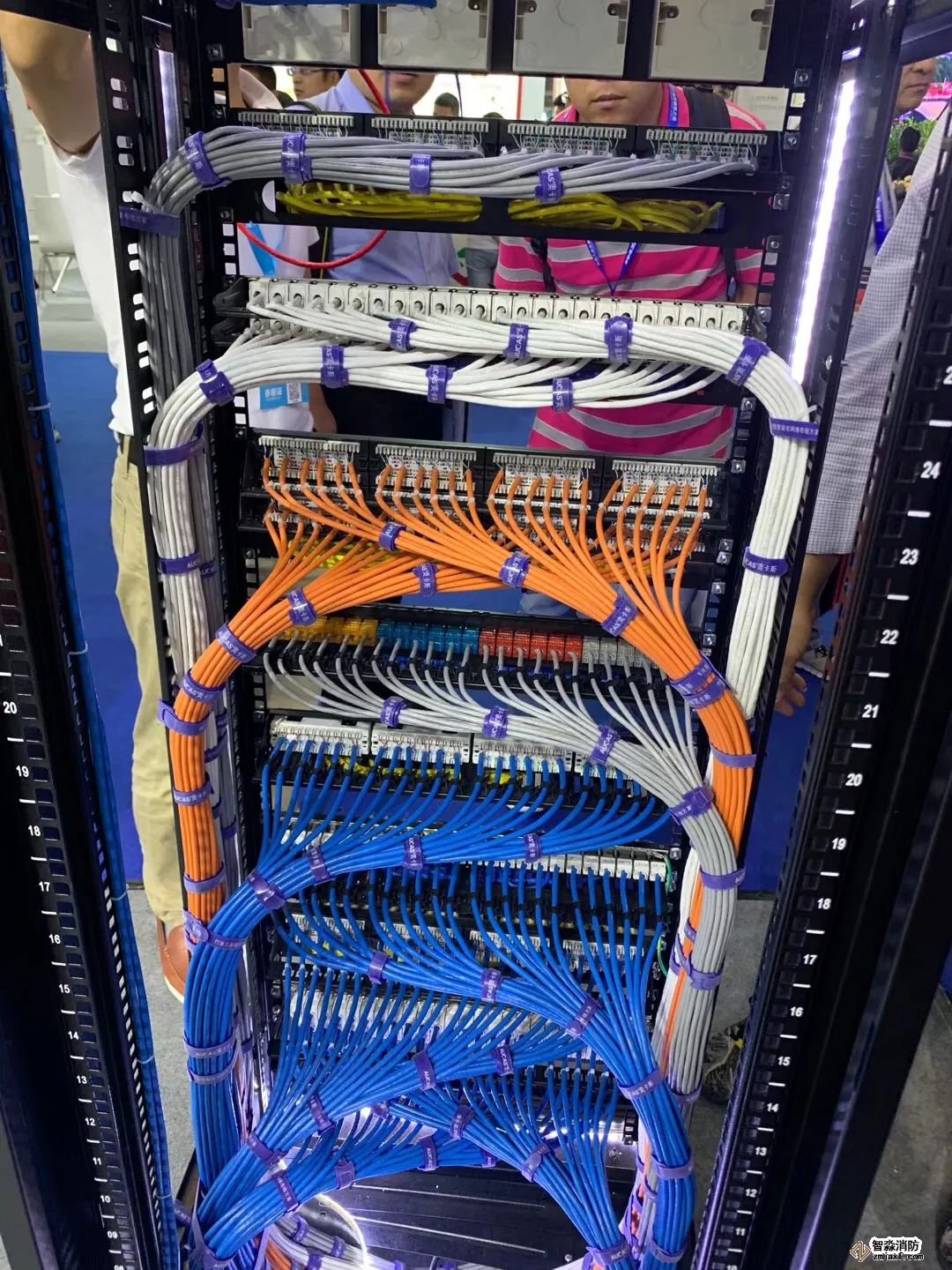

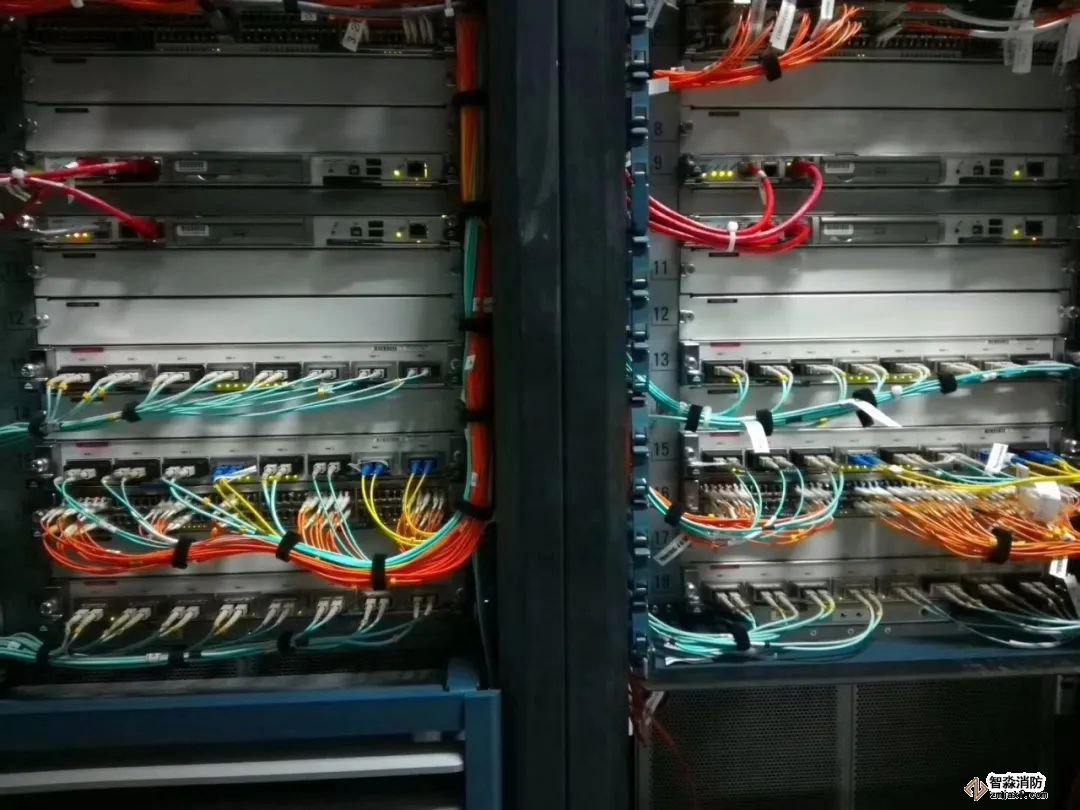

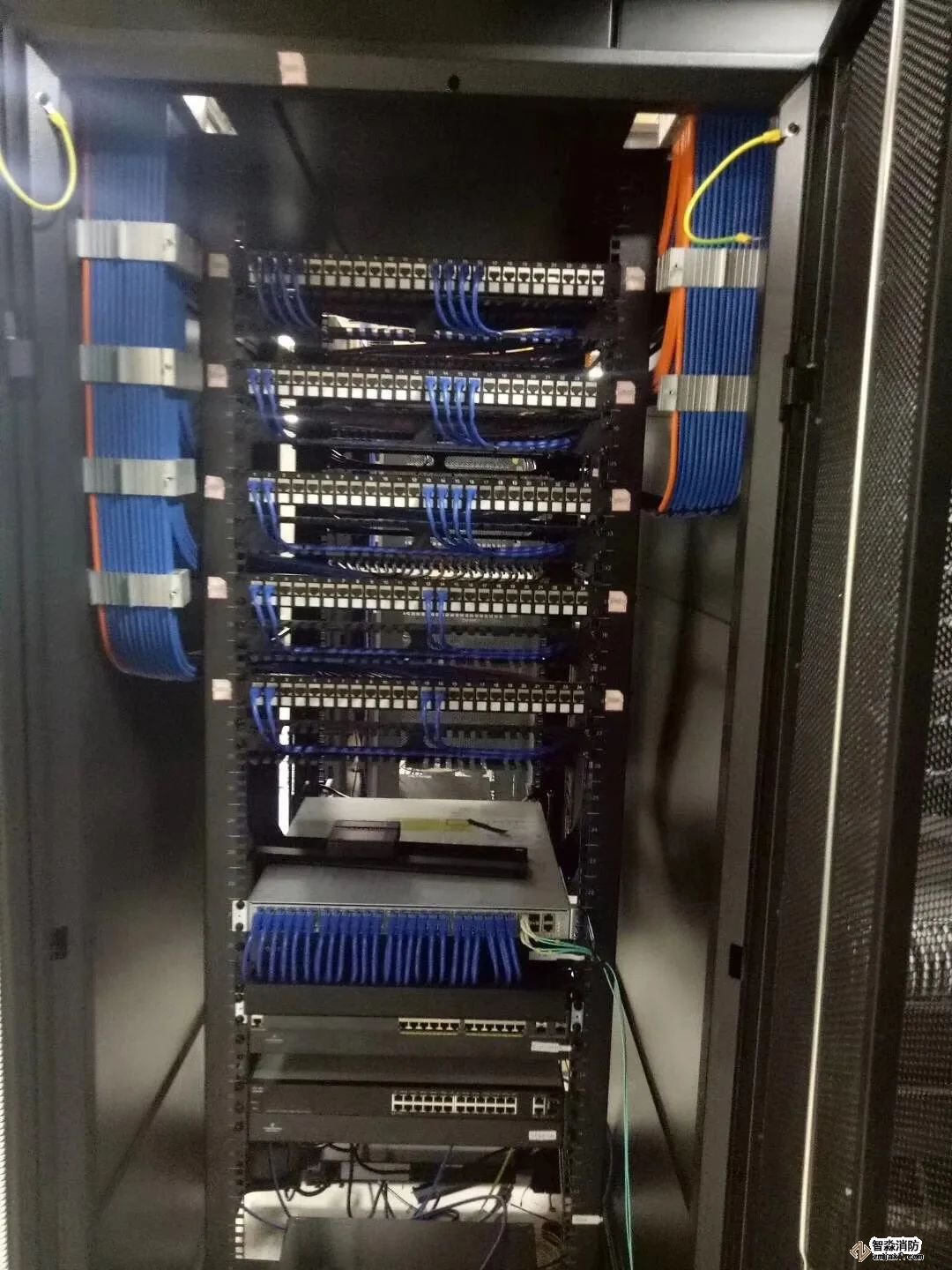

然后再看一下，整理后的现场照片

那么如何才能做成这样的效果呢？下面来介绍一下

机柜走线，怎么走得好，很大部分都在机柜结构设计阶段就已经决定好了。一般机柜的走线，有如下技巧：

1、使用走线架。机柜走线架说白了就是有N个齿的1U或者1SU的钣金件，齿的长度有长有短，取决于网络设备的大小和使用线缆的转弯半径。

2、使用线桥。所谓的线桥就是在机柜中凸出的像个小桥似的半径成型结构，。可以理解为机柜板子上凸出的可以扎线的地方吧。一般线桥会出现在如下几个地方：机柜的分舱隔板，立柱，安装设备面板的方孔条等地方。

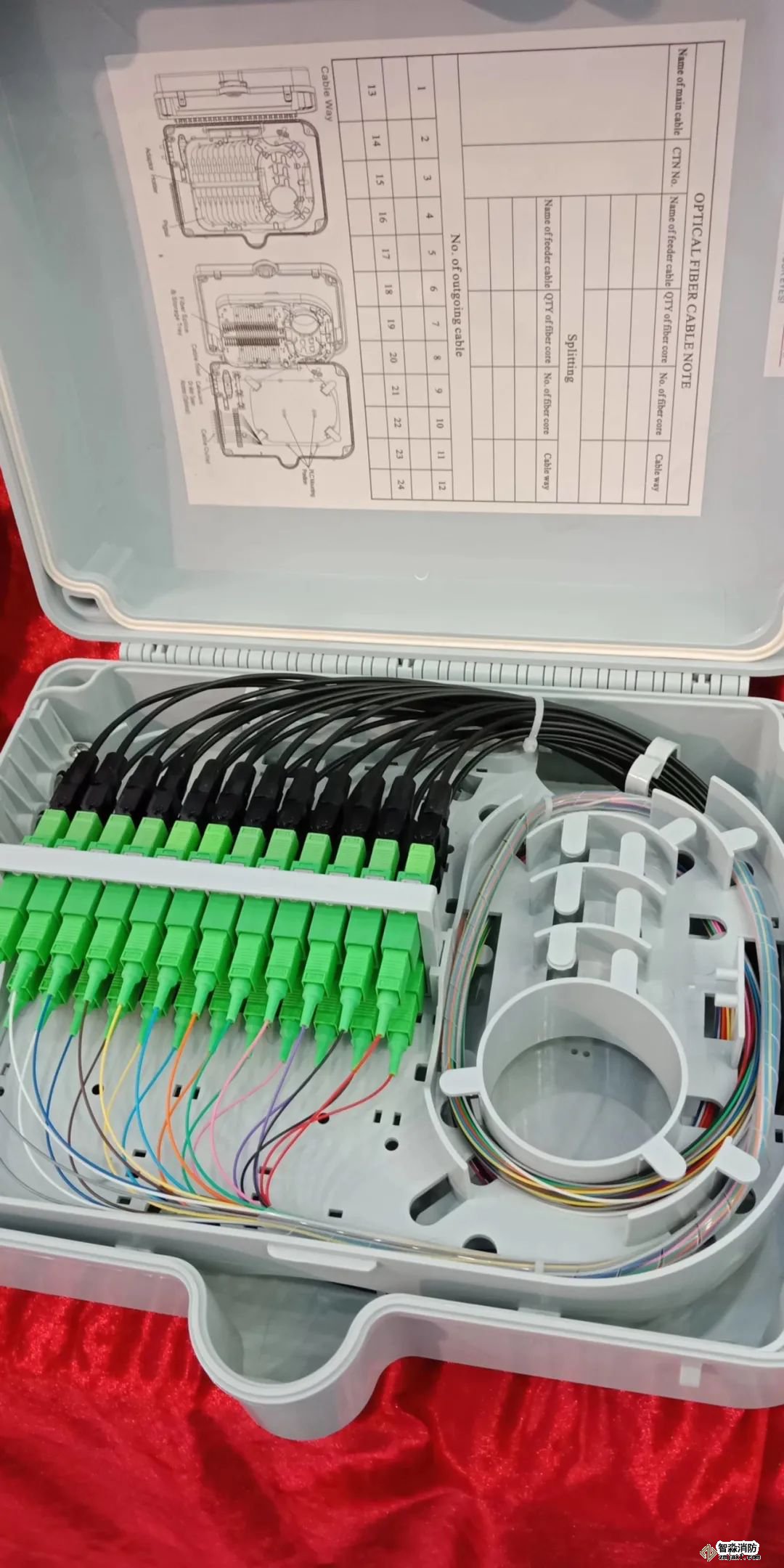

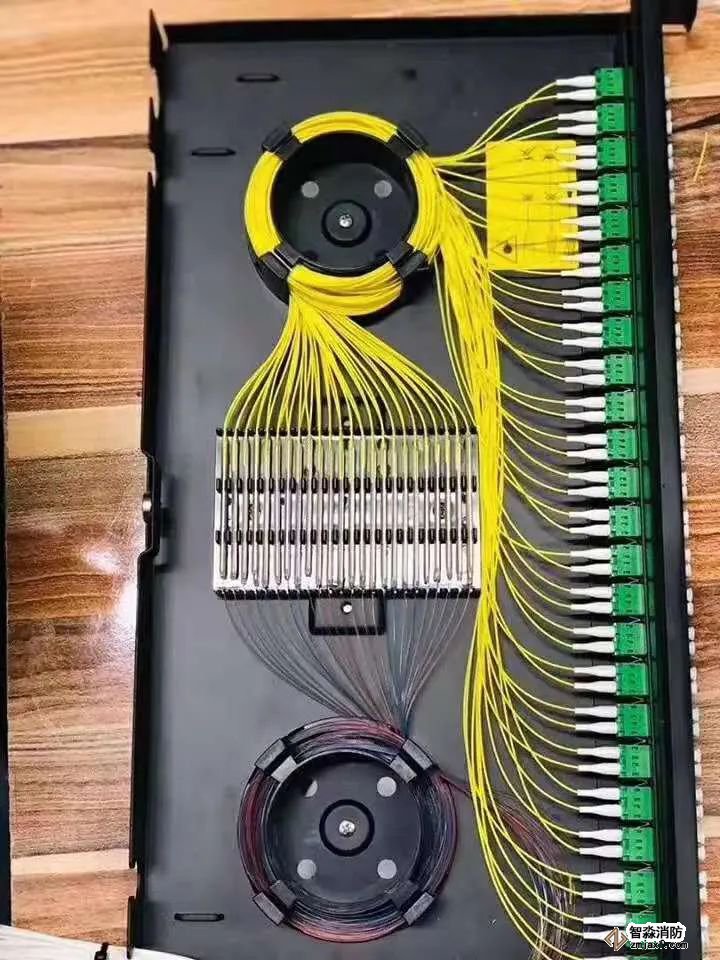

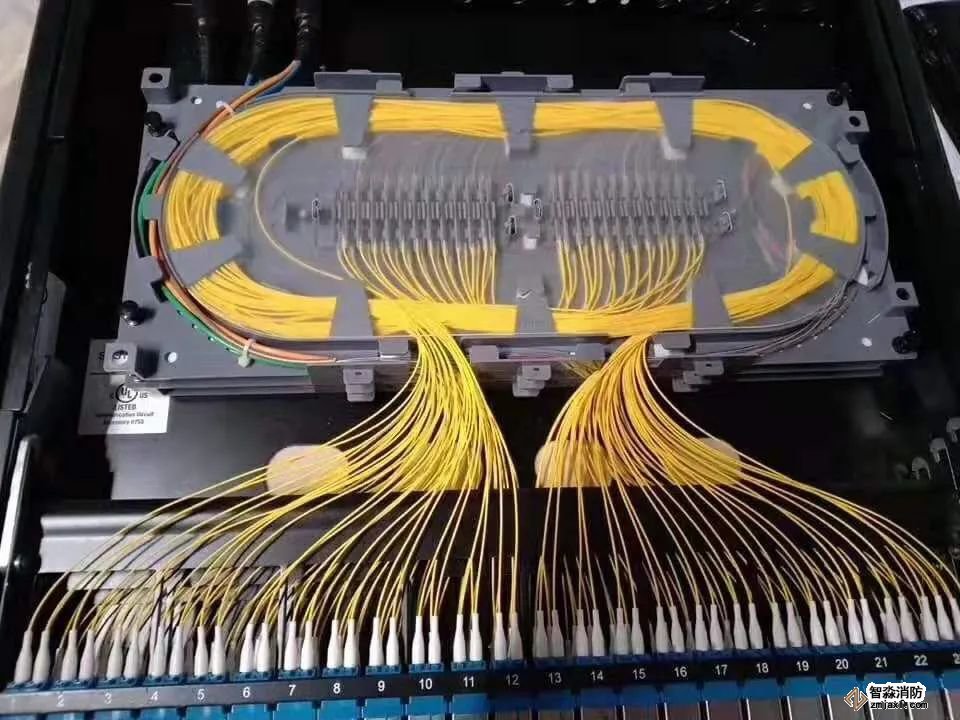

3、使用绕线盘。这个和走线架同理，一般用于通讯设备的光纤整理上。

4、灵活运用进（走）线筒。所谓的进（走）线筒，是指在不同分舱中需要走线时，分舱隔板上的走线的地方。一般进（走）线筒出现在两个需要相互隔绝的舱，如设备舱与电池舱之间。

5、使用扎带和标签。这个上面在基本方法里面也提到了，很重要，扎带使用简易灵活，而标签则使得走线后容易辨识，减少维护的难度。

我们来看下机房理线及标签工艺：

（理线工具的使用）

同一IDC，同一规格机架，布线方式应总体一致，方便日常运维。核心网络设备，内网接入设备，管理网接入设备等不同角色的网络设备布线都应整齐，光纤和网线不应该挡住网络设备进出风口，不宜预留到机架底部太长，光纤和网线上贴的标签要清晰。网络设备正面插光纤和网线的方式应尽可能保持一致，对光纤和网线进行摁绑，网络设备背面电源线和网线整齐不杂乱，强弱线缆分开，具有整体感。

1、 核心设备布线规范

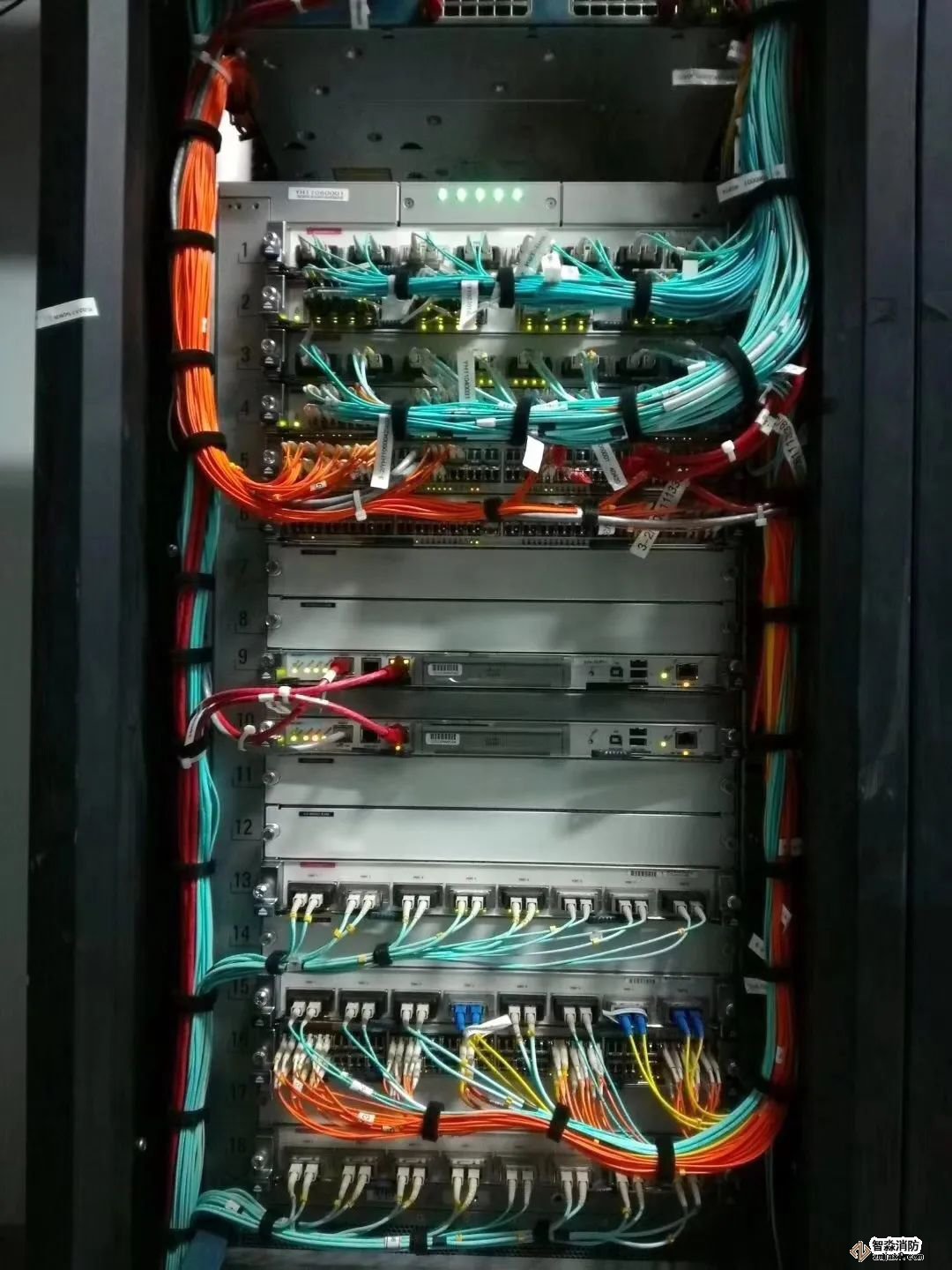

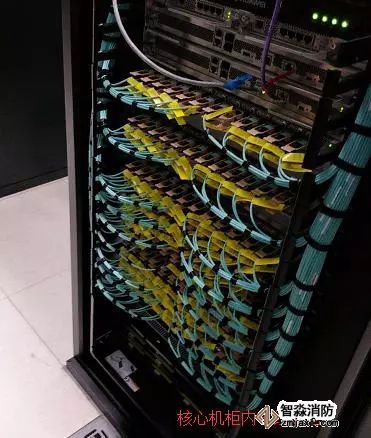

IDC核心网络设备，尤其是内网核心设备，因与TOR互联数量会比较多，因此光纤也会较多。核心网络设备光纤布放必须整齐，不能横竖乱穿插，机柜内布线美观是网络设备布线规范中重点之一，光纤布放示意图：

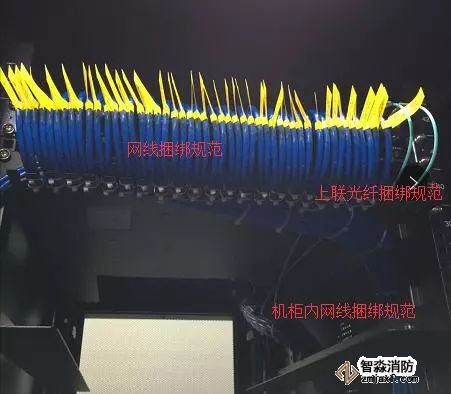

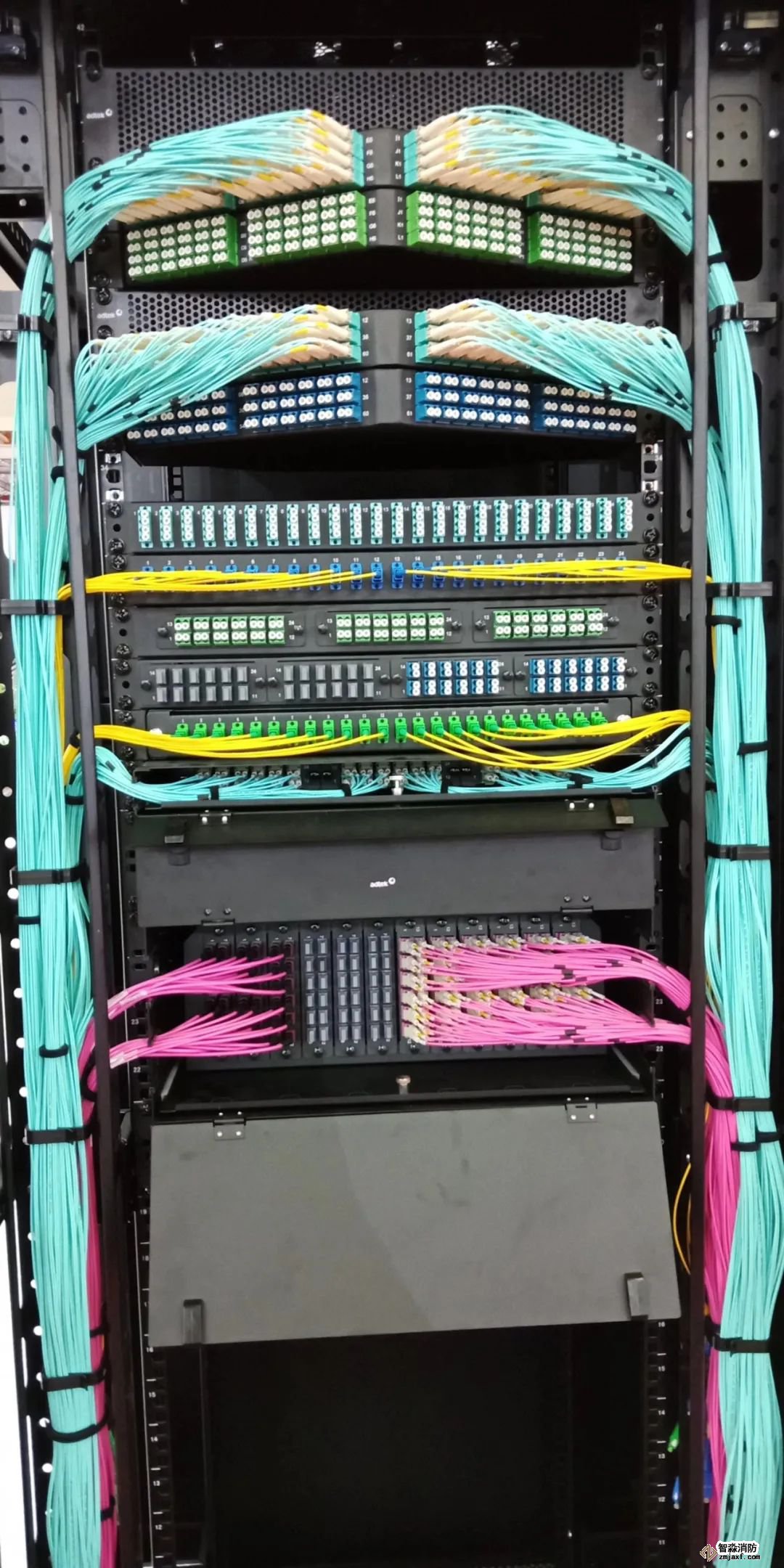

光纤从设备的左侧或者右侧垂直布放，布放的地方不能挡住网络设备进出风口。光纤每隔一段距离用魔术贴扎带进行捆绑（注：不能用白色固定扎带），但不能捆的太紧且弯曲度不能太大，100 度到 130 度间，通常约 110 度（下同），要能松放自如，贴好标签，插到设备端口上后尽量不要将标签挡住，要有留一定长度空间方便拔插光纤。

2、内网接入布线规范

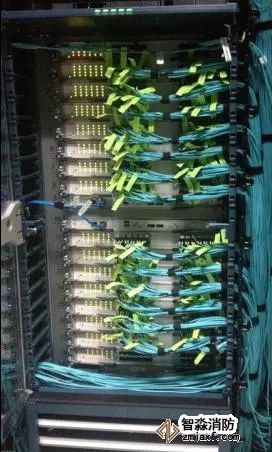

内网接入交换机位于机架顶端，内网TOR交换机40G的MPO光纤上联到内网核心，10G－AOC线缆下联至服务器。ILO交换机1G或者10G端口上联到管理网核心，千兆端口下联服务器，机房2个机柜一台共用一台内网TOR和1台ILO接入交换机（本机柜内用5米线缆，跨相邻机柜用8米线缆），每个机柜内大致放置18台服务器。光纤和网线布放示意图：

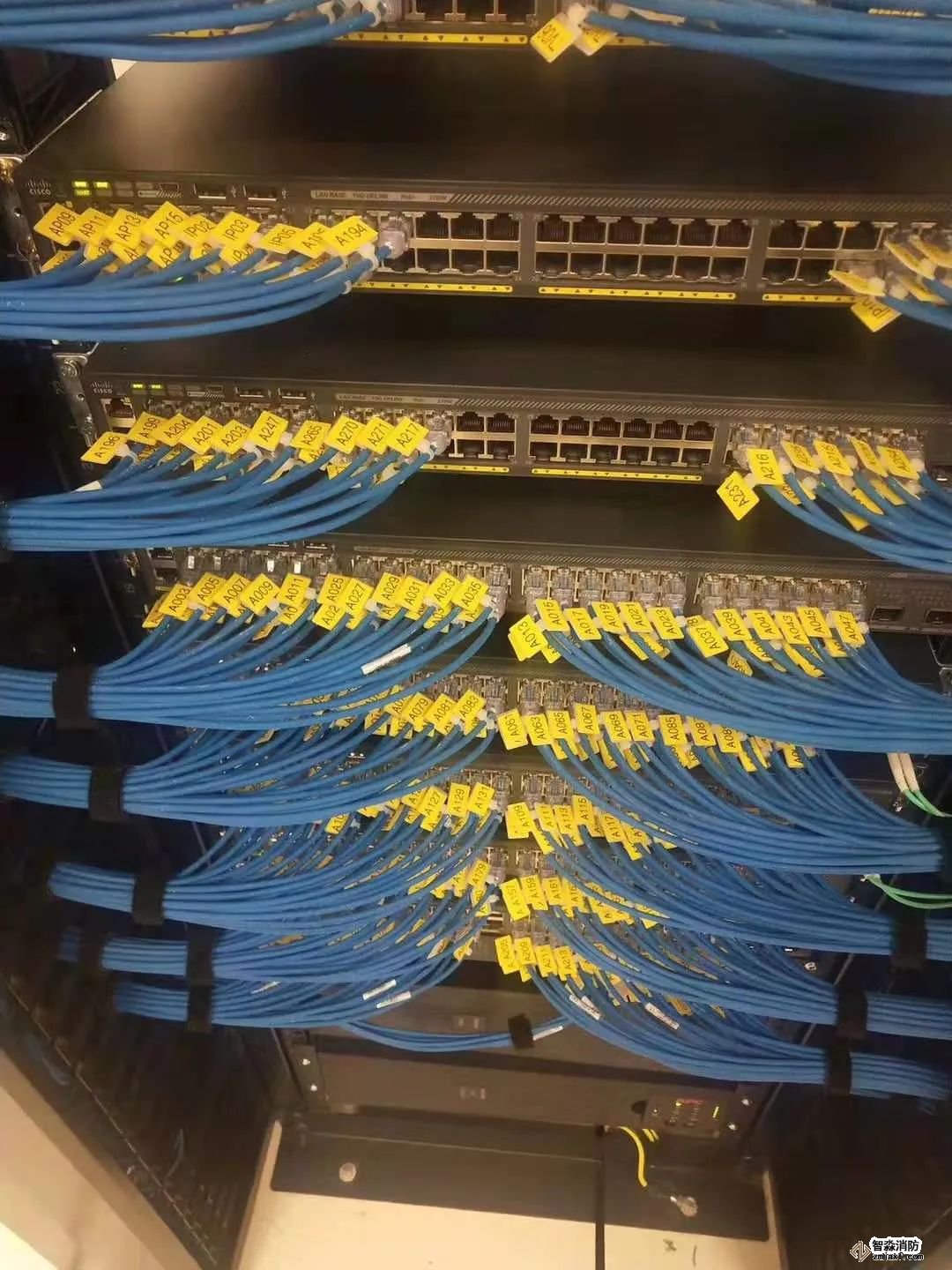

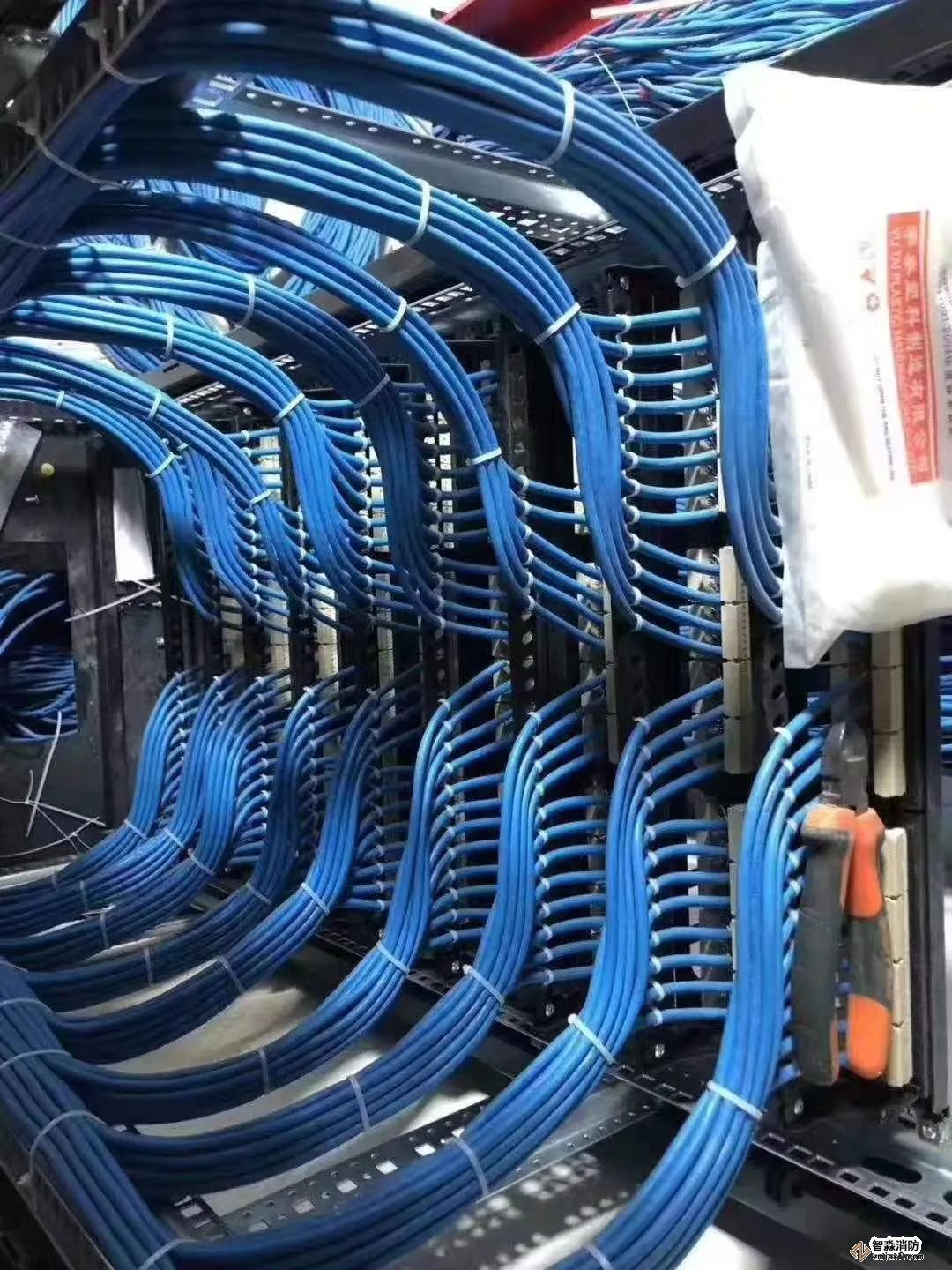

内网接入交换机布放的线缆通过理线器整理，在理线器上每4根网线用扎带做捆绑，每一根网线上标有唯一的一个标签，另一端放到机架内托盘位置。光纤下放长度无须太长，弯曲度不能太大，贴好标签且上联到不同核心的光纤应尽量用不同颜色的标签来区分。

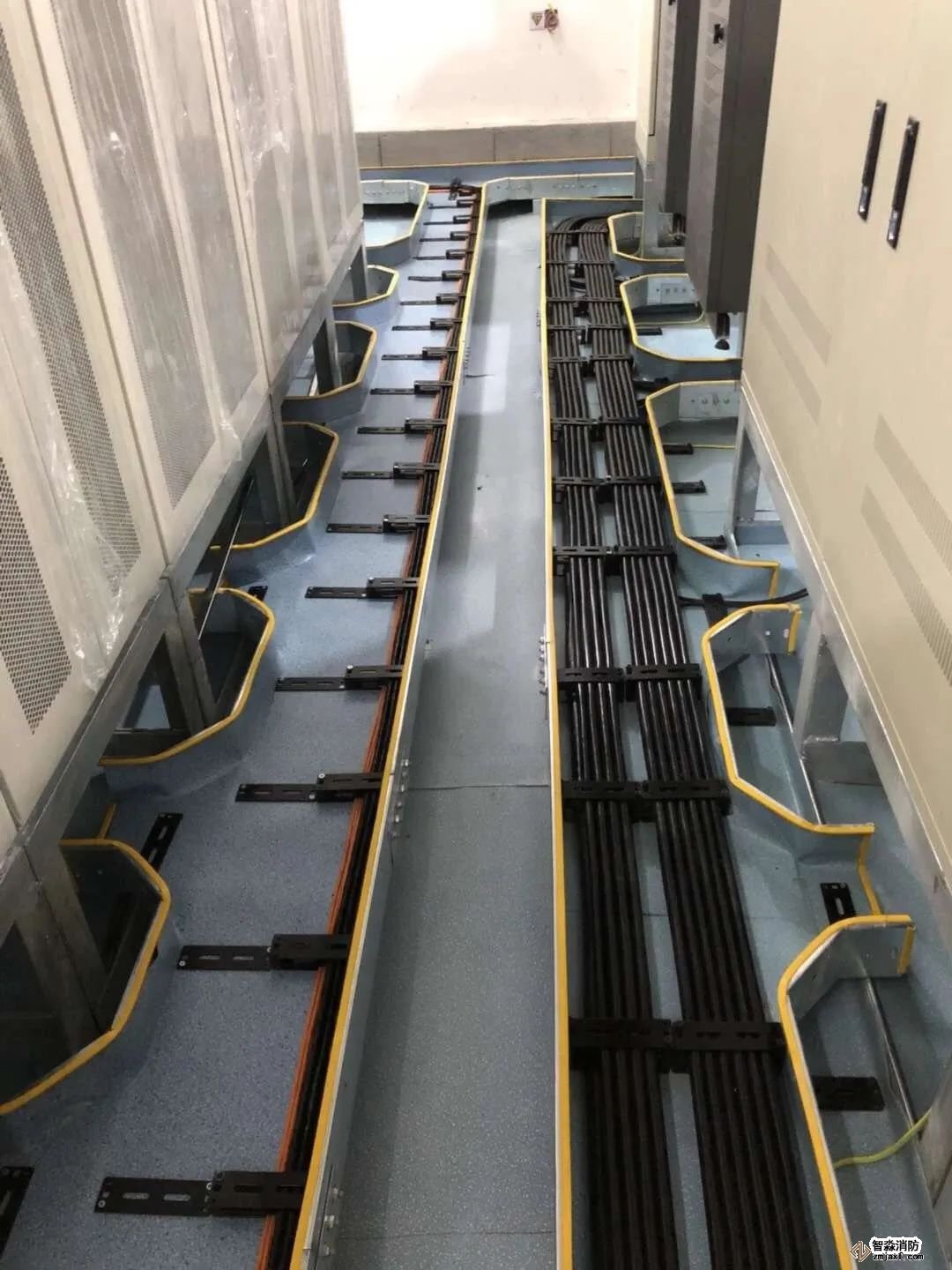

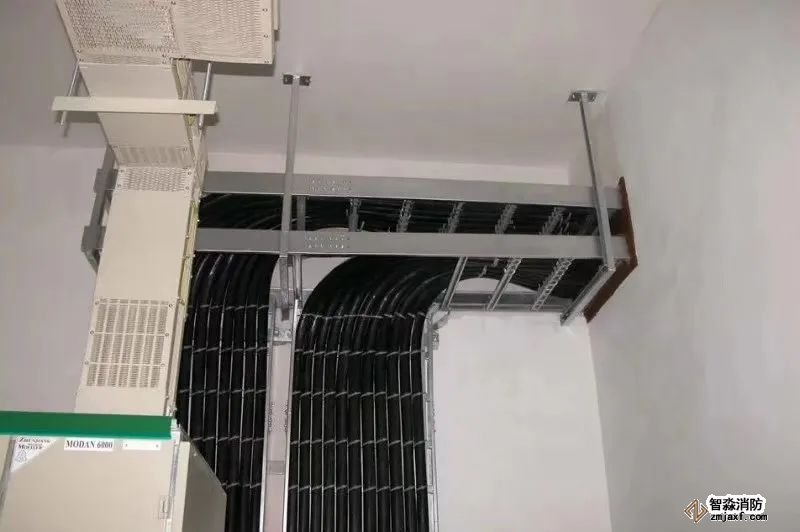

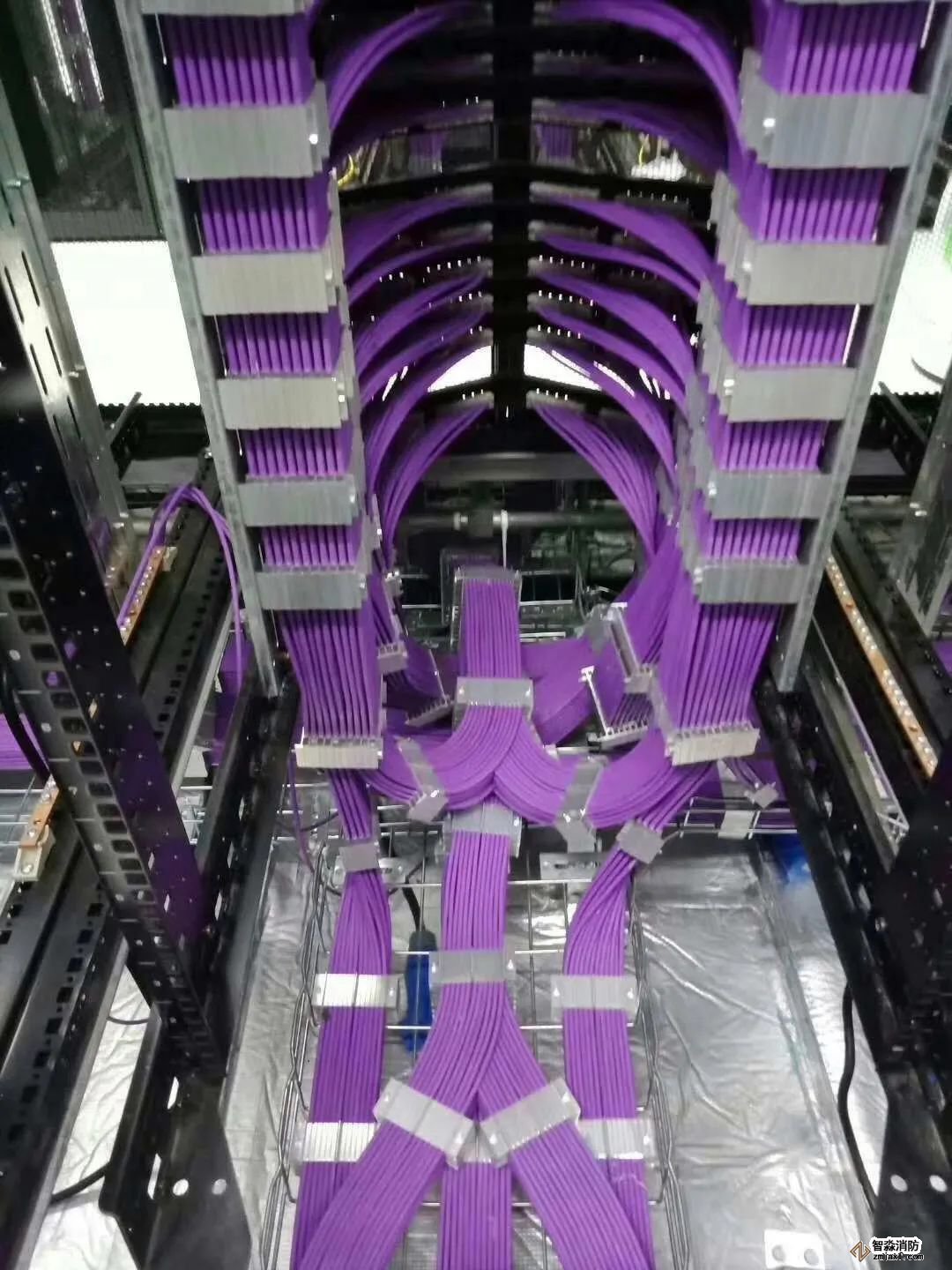

3、桥架内布线规范

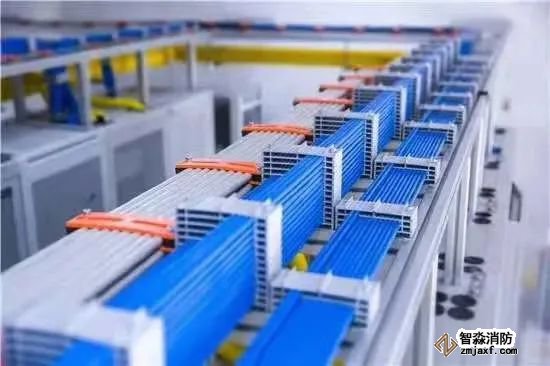

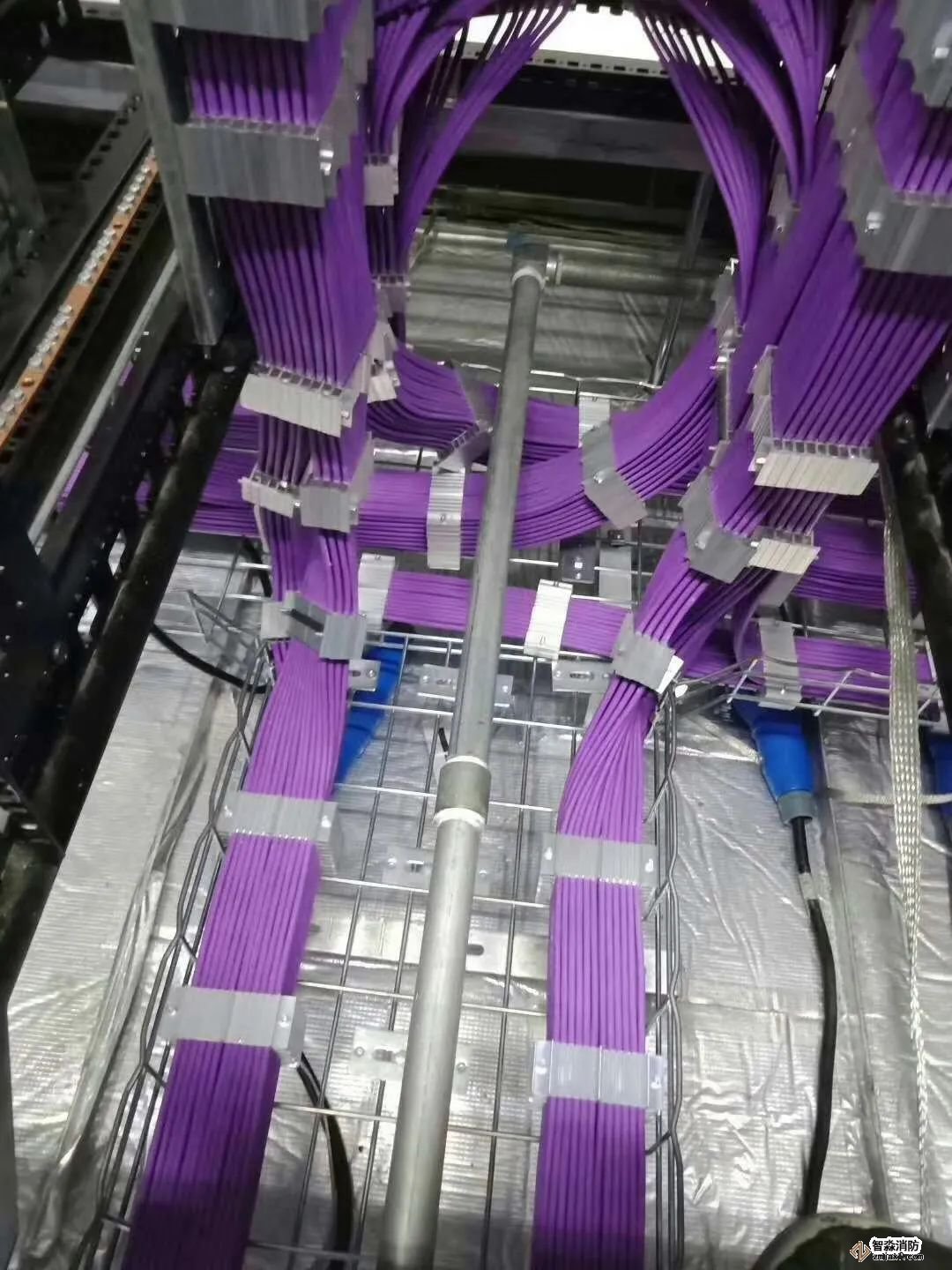

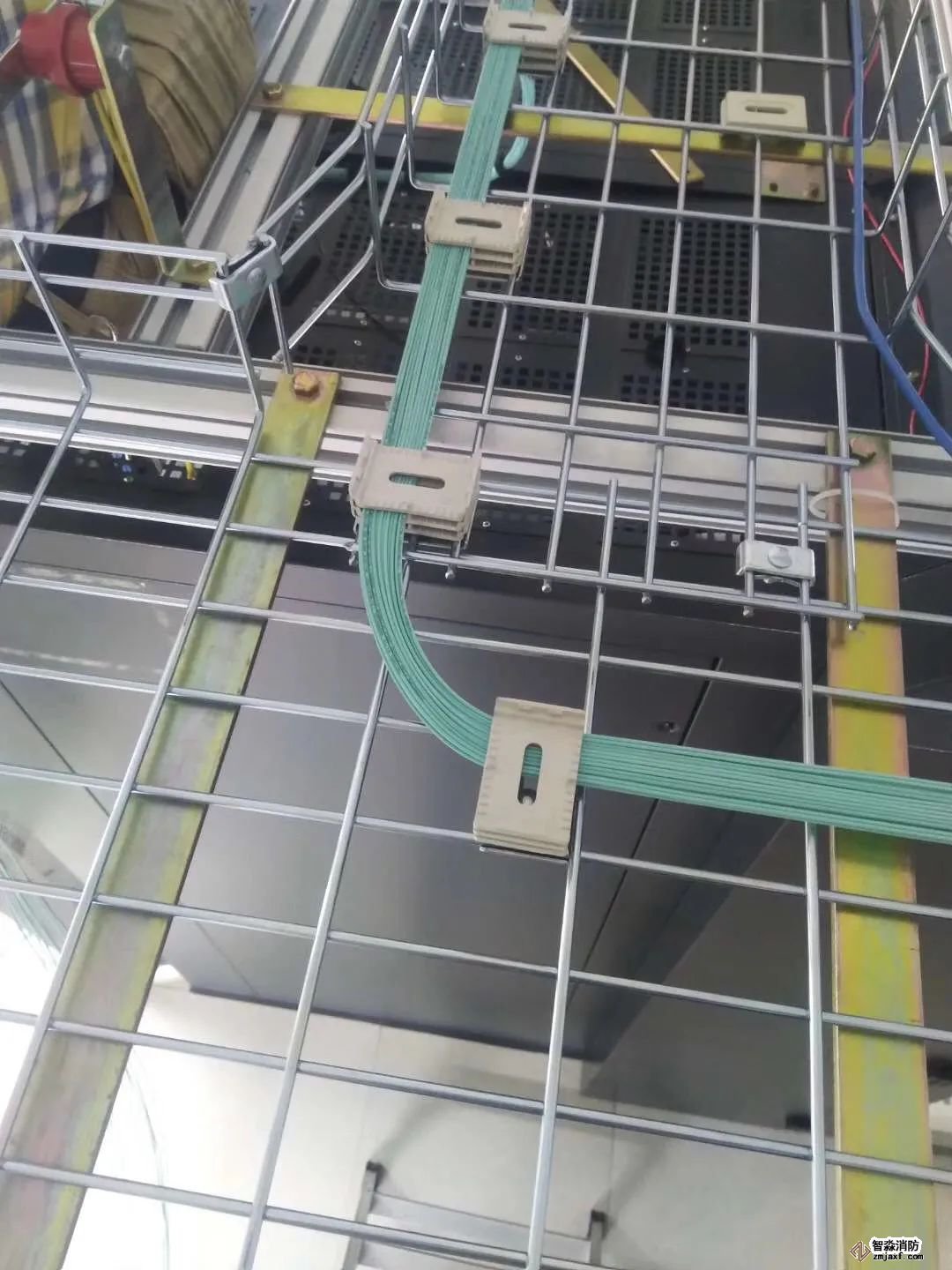

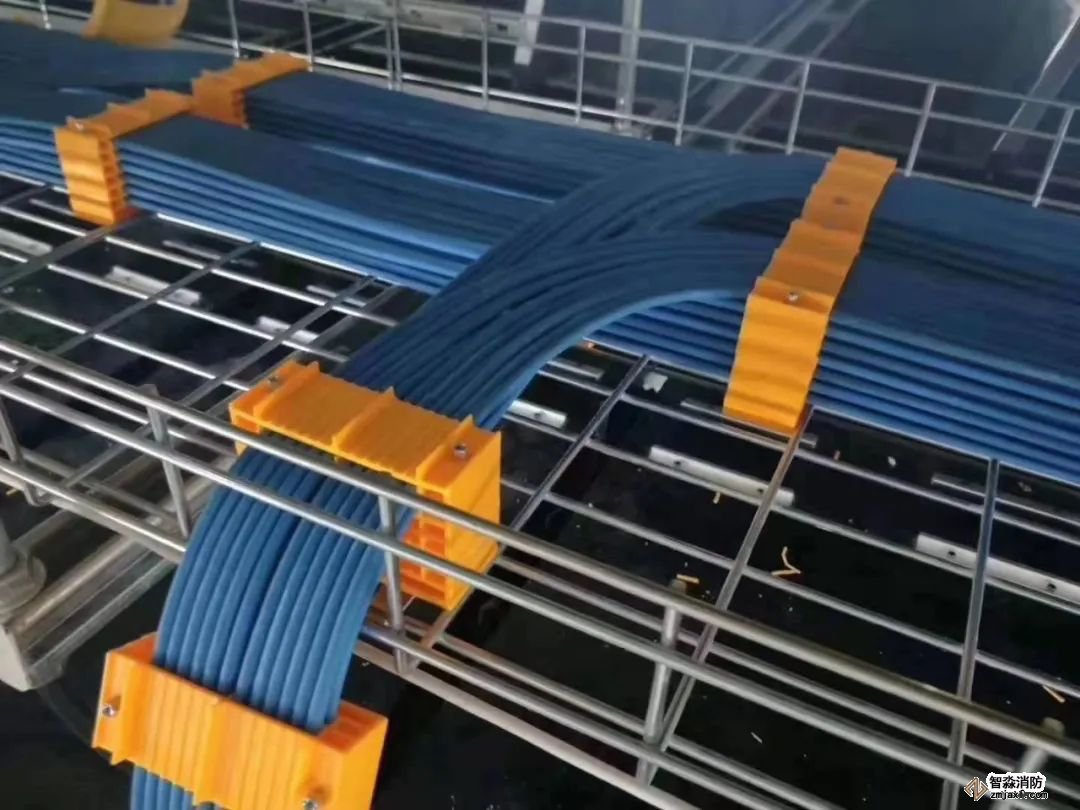

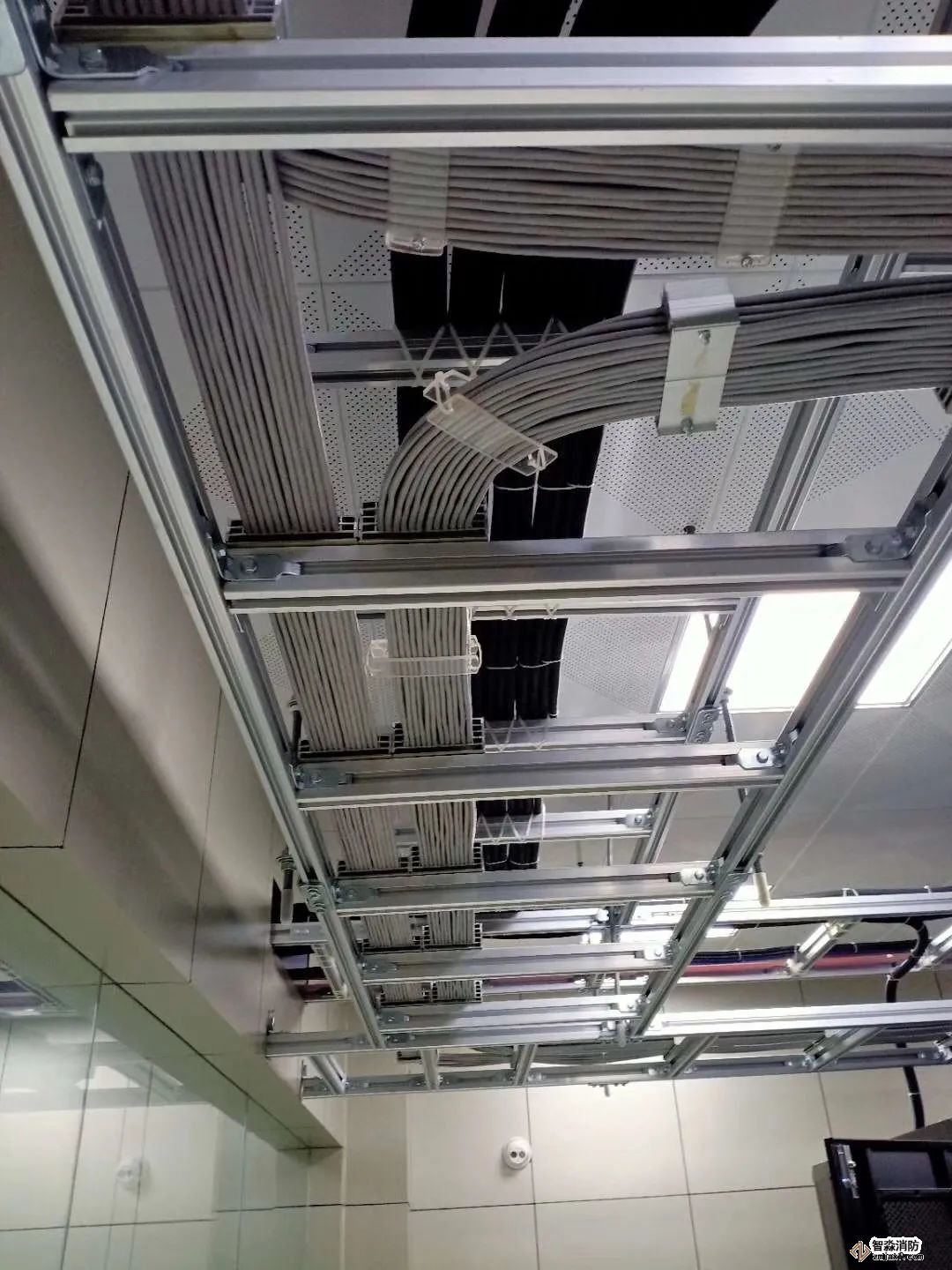

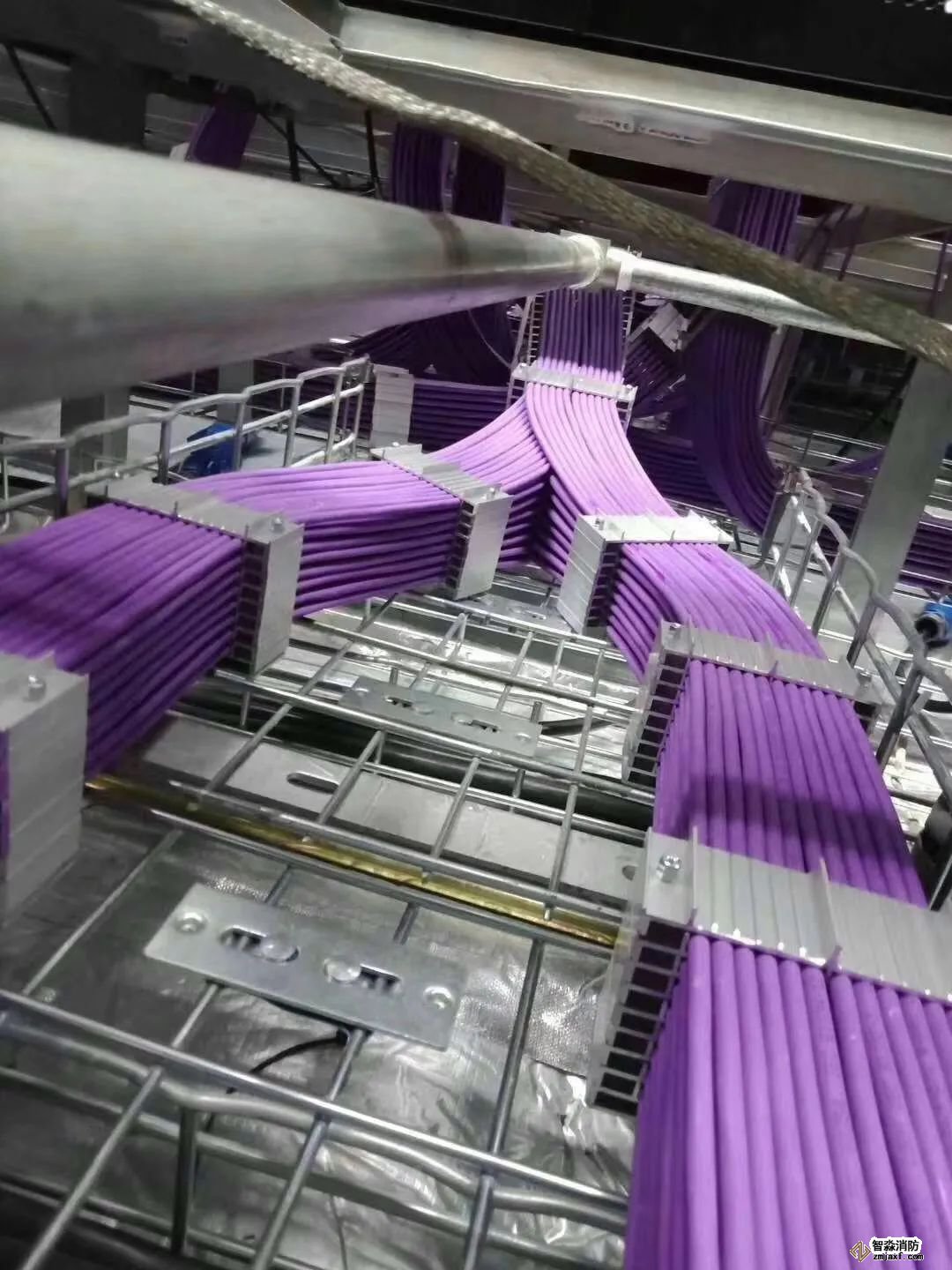

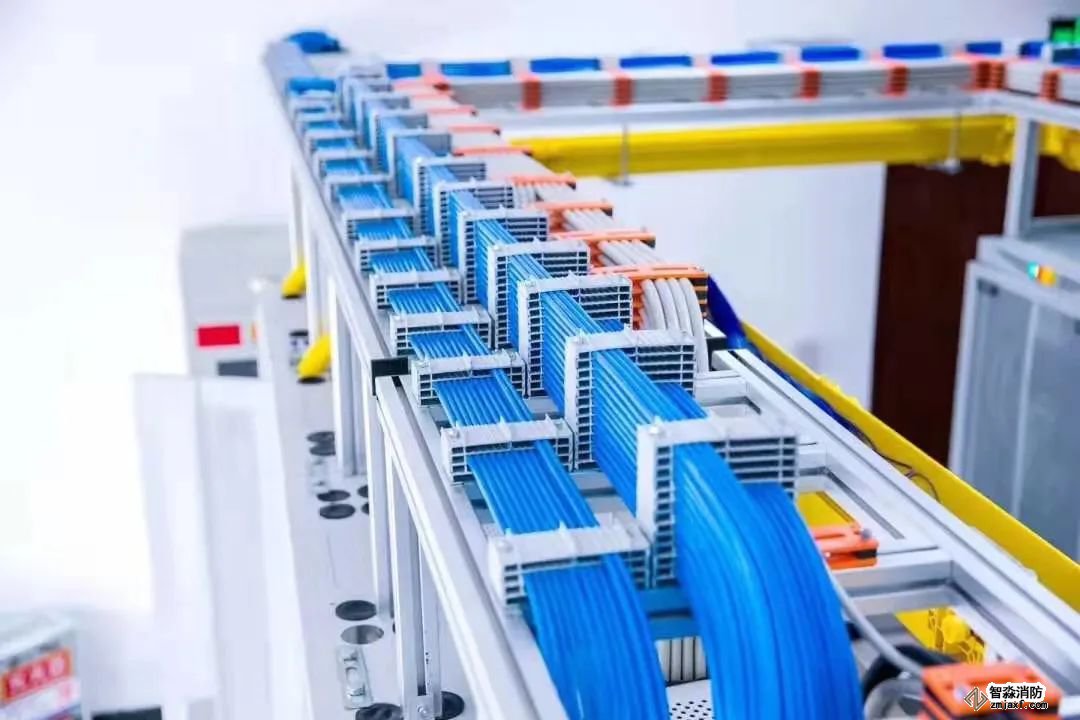

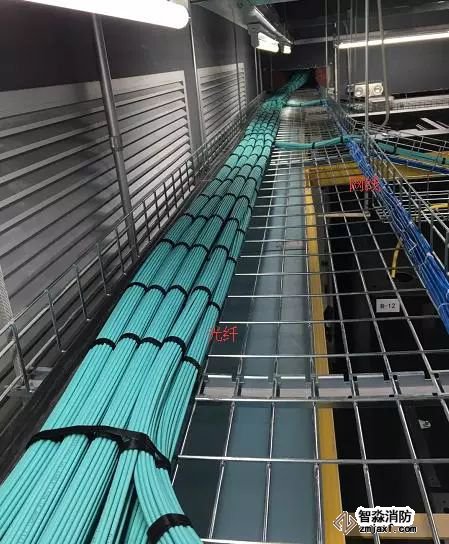

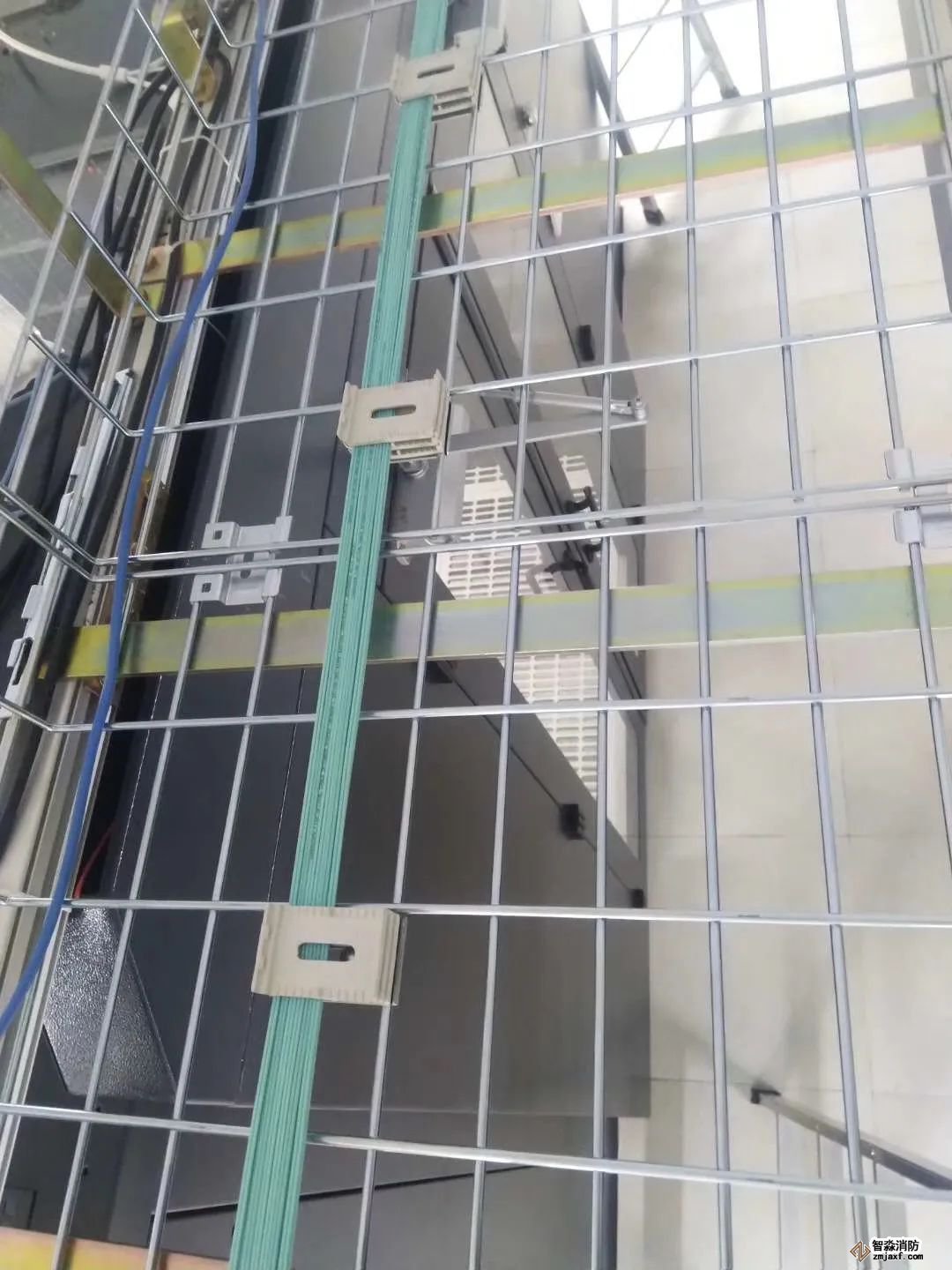

机房内网络设备之间互联线缆均需要经过桥架走线（单机柜内除外），桥架内光纤布放示意图：

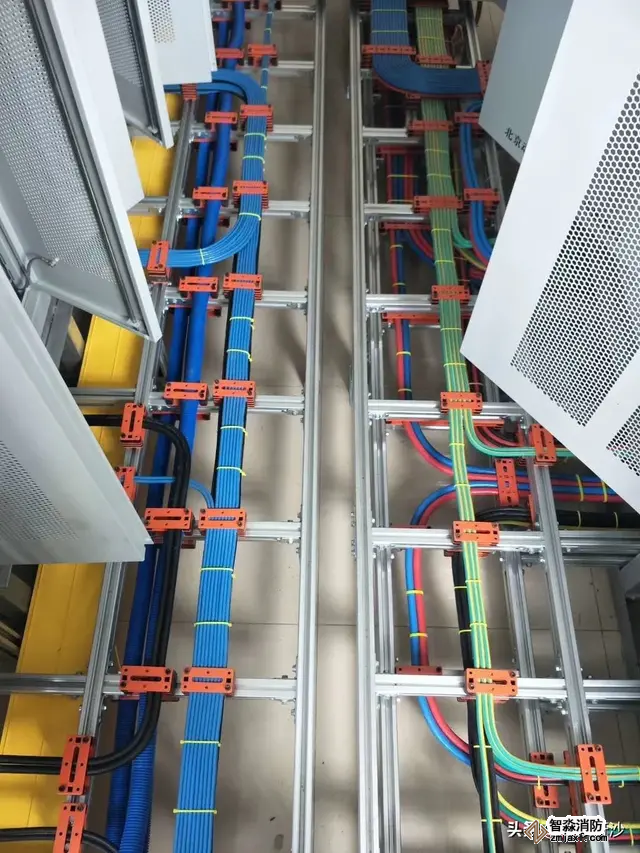

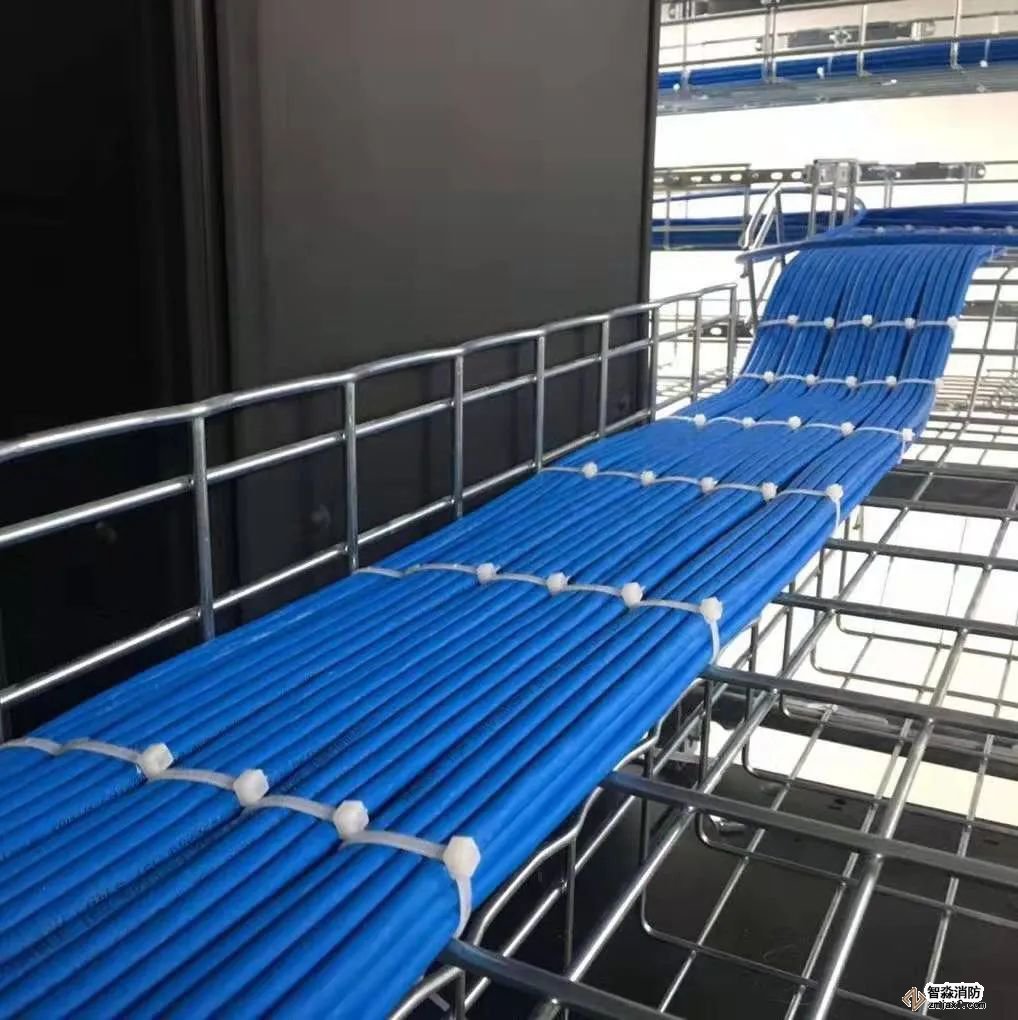

如图所示，桥架内光纤和网线分开整齐布放，每隔一段距离用扎带捆绑，保持美观。

4、机柜内布线规范

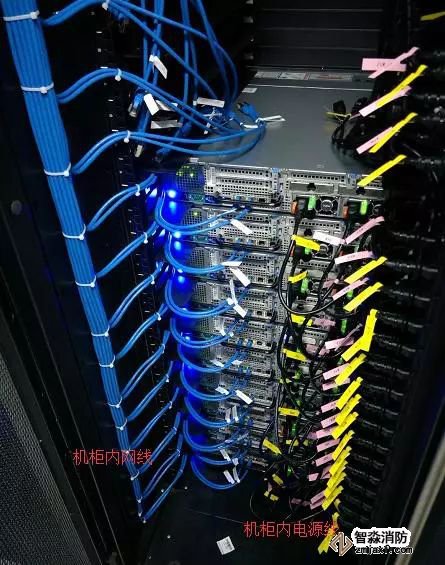

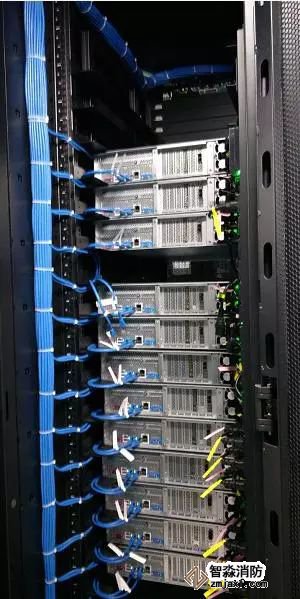

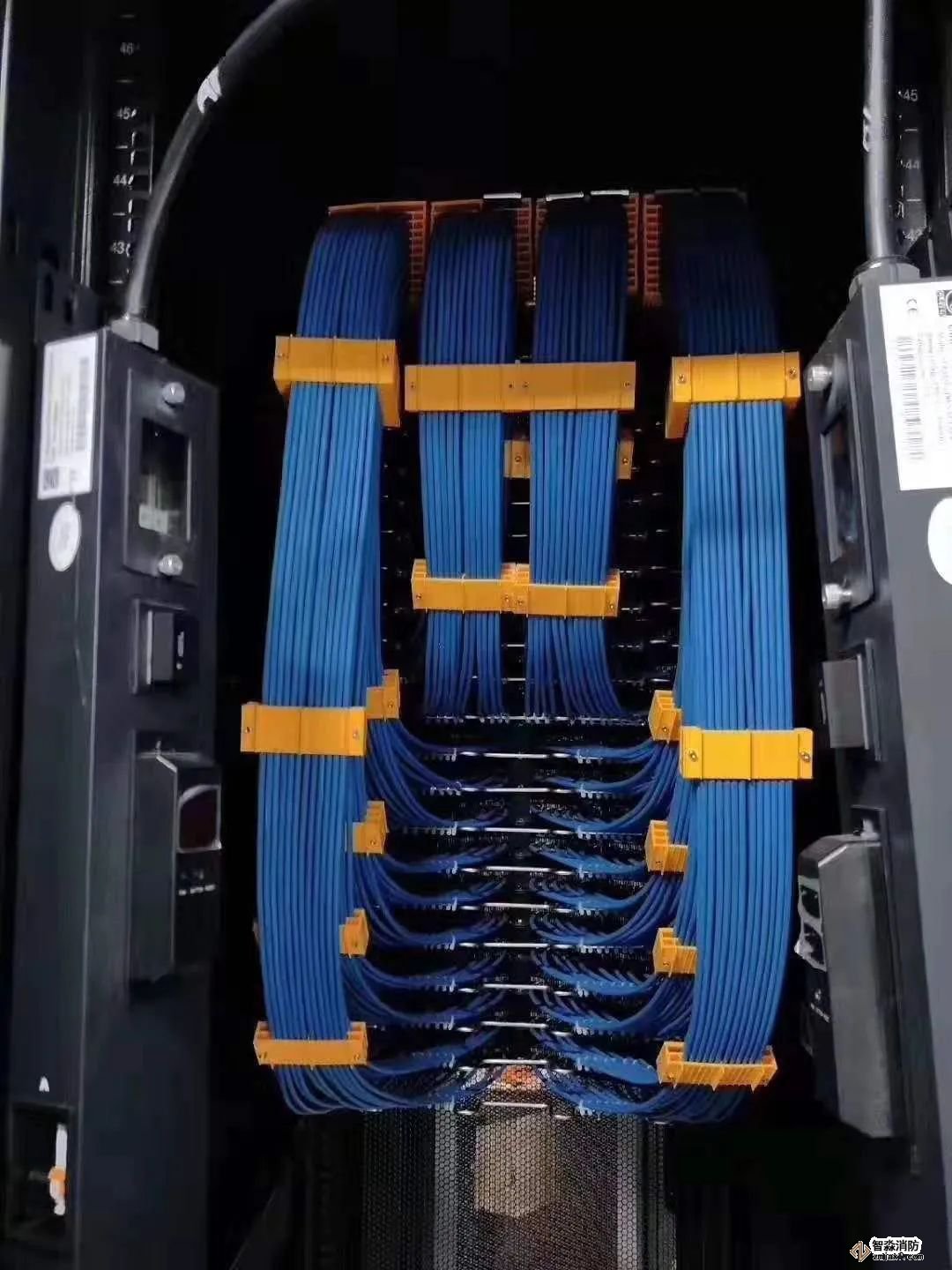

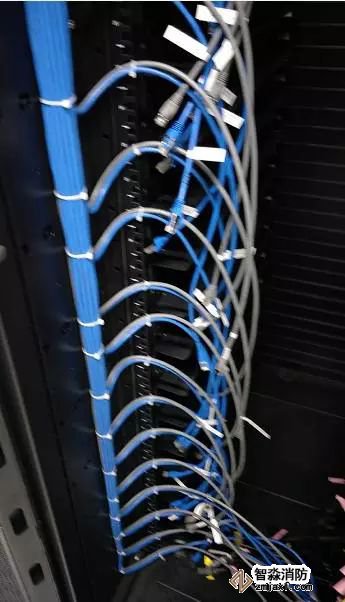

机柜内（普通服务器机柜）主要有内网AOC线缆和ILO管理网线线缆，另外有电源线线缆。因此单机柜内线缆数量会较多，每种线缆都需要在机柜内侧摁扎布放。如下图所示

不同线缆用不同颜色的线区分，这个很重要，前天就有弱电成长俱乐部VIP群里朋友问到了，

如内网线：蓝色

光纤线：黄色

电源线：黑色

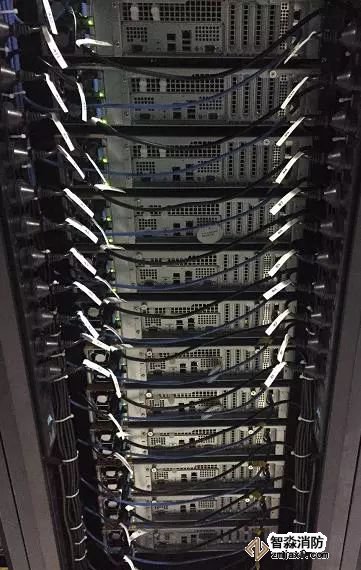

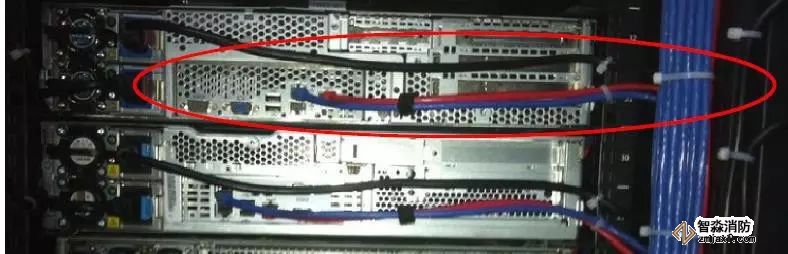

预留的线缆长度不宜过长，能从一侧PDU到另外一侧PDU即可，预留过长线缆会对理线造成影响。上下两台服务器之间布线及捆绑要求如下图：（因网线有电磁干扰,要做到强弱分开,电源线与网线要分开捆扎）。

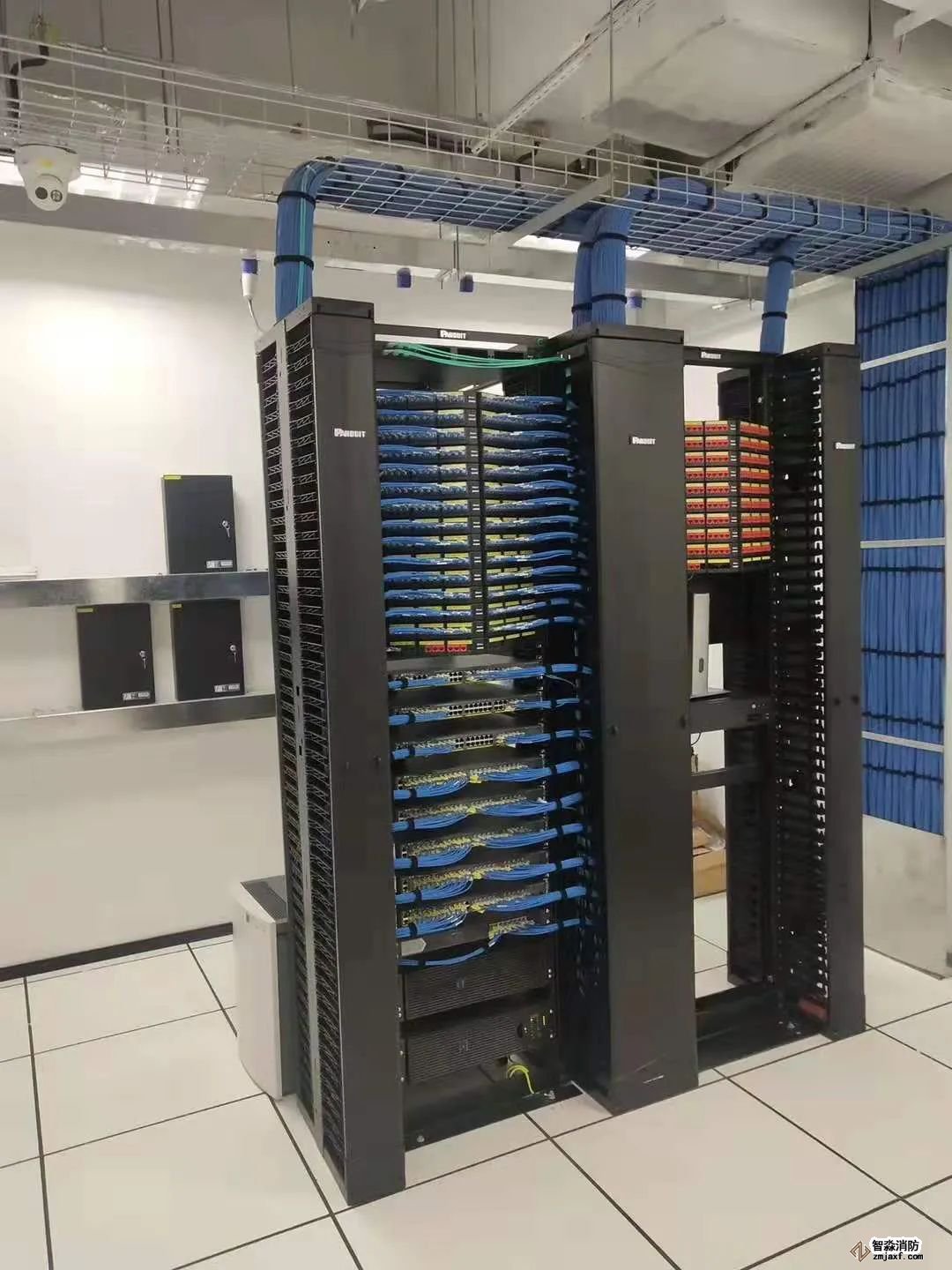

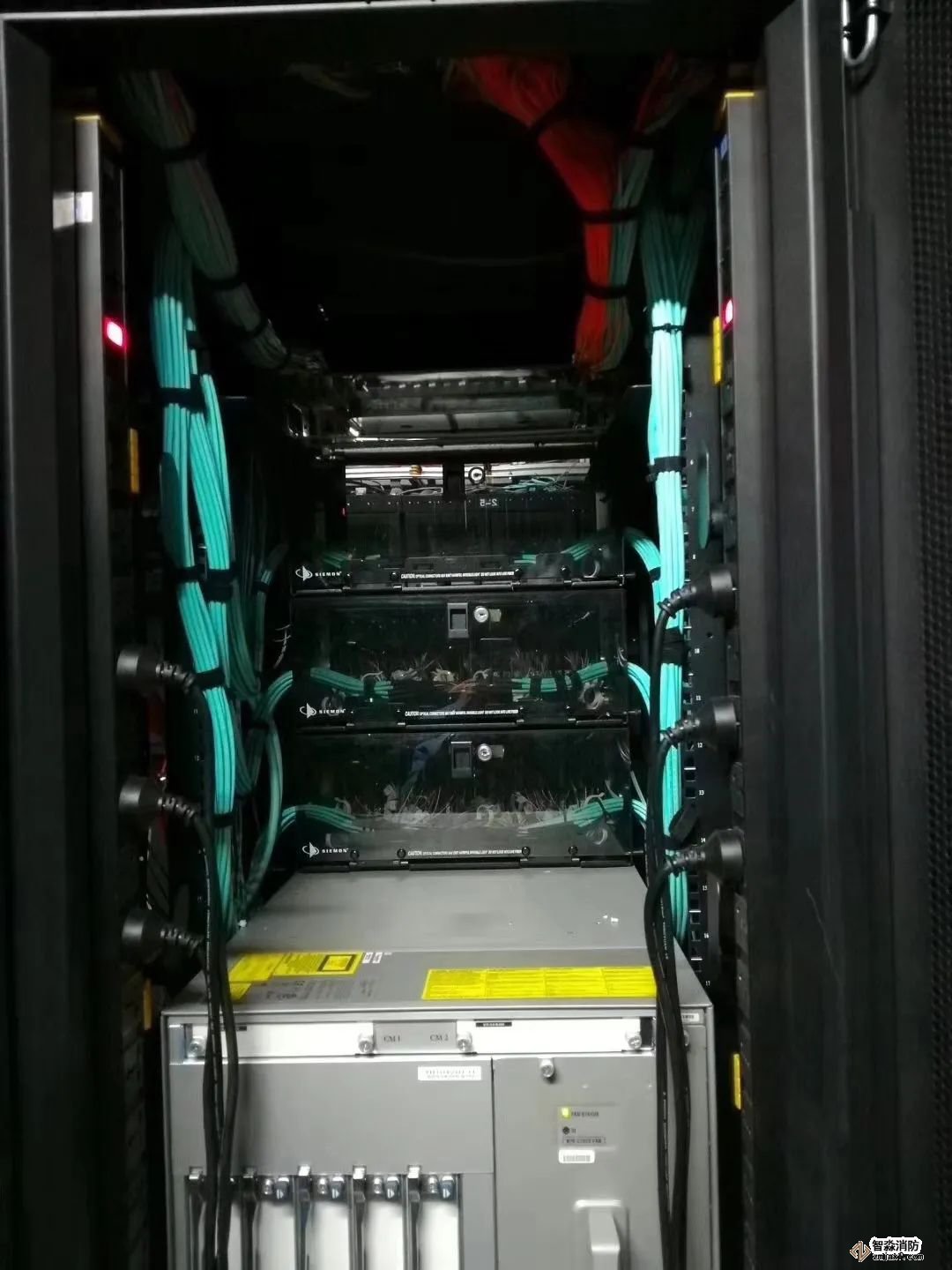

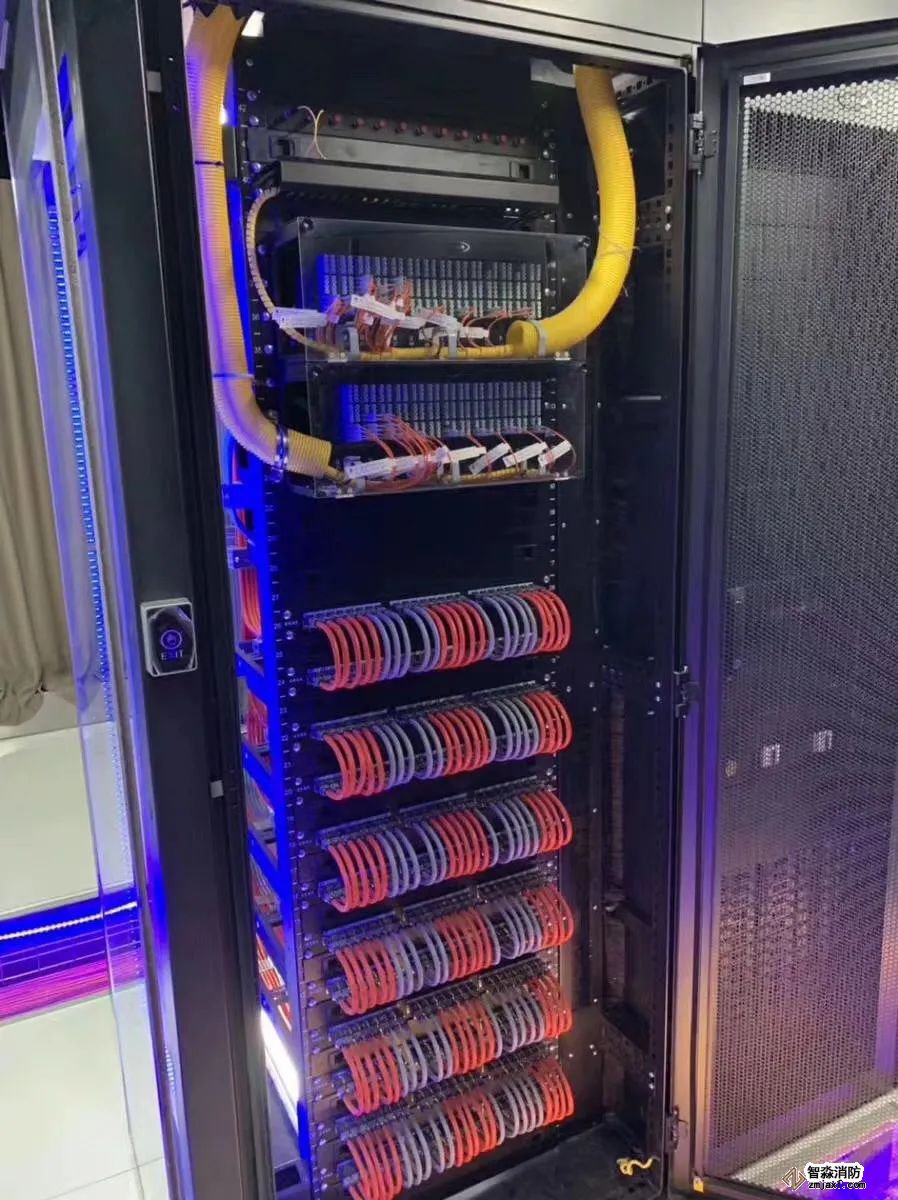

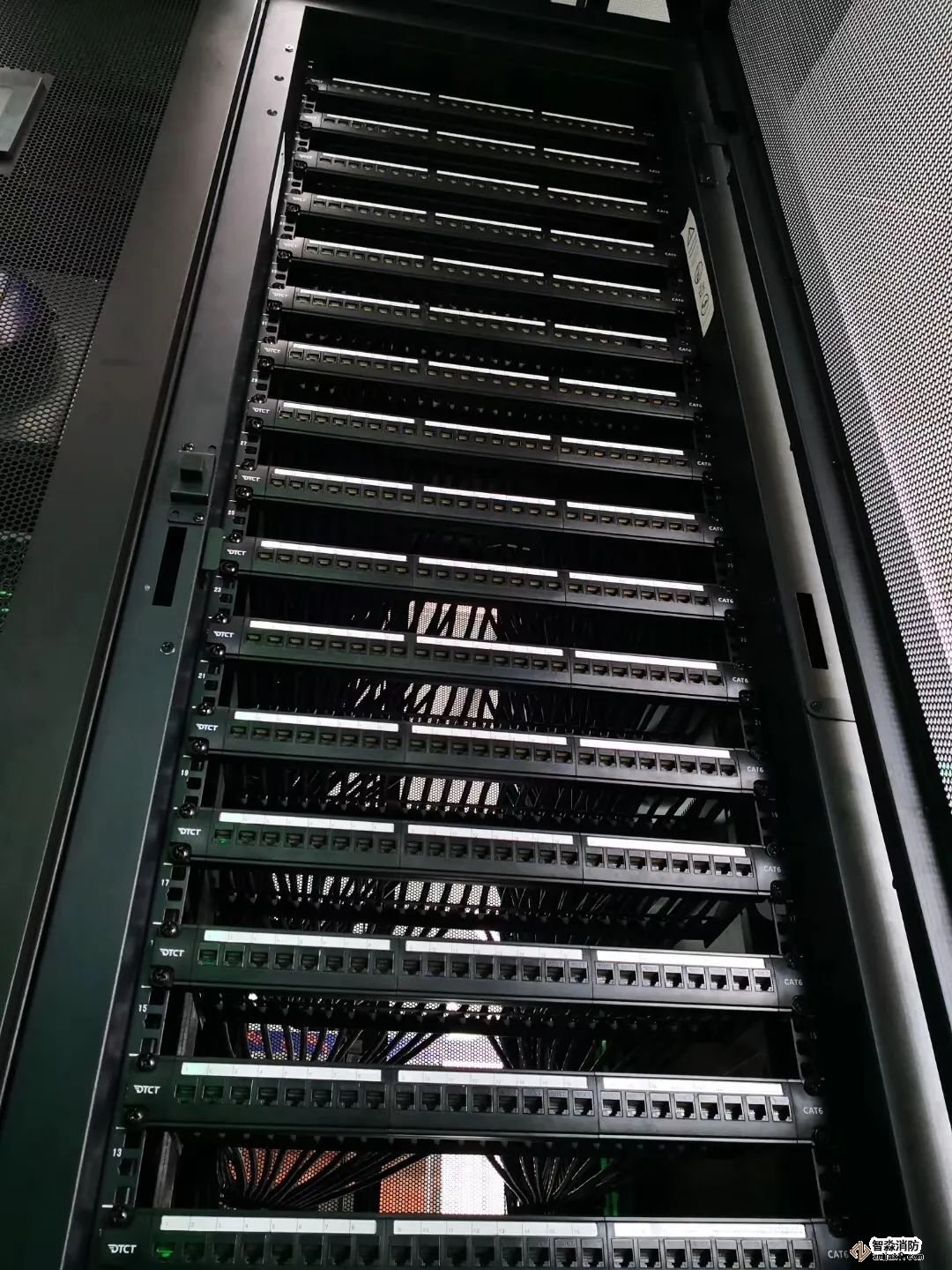

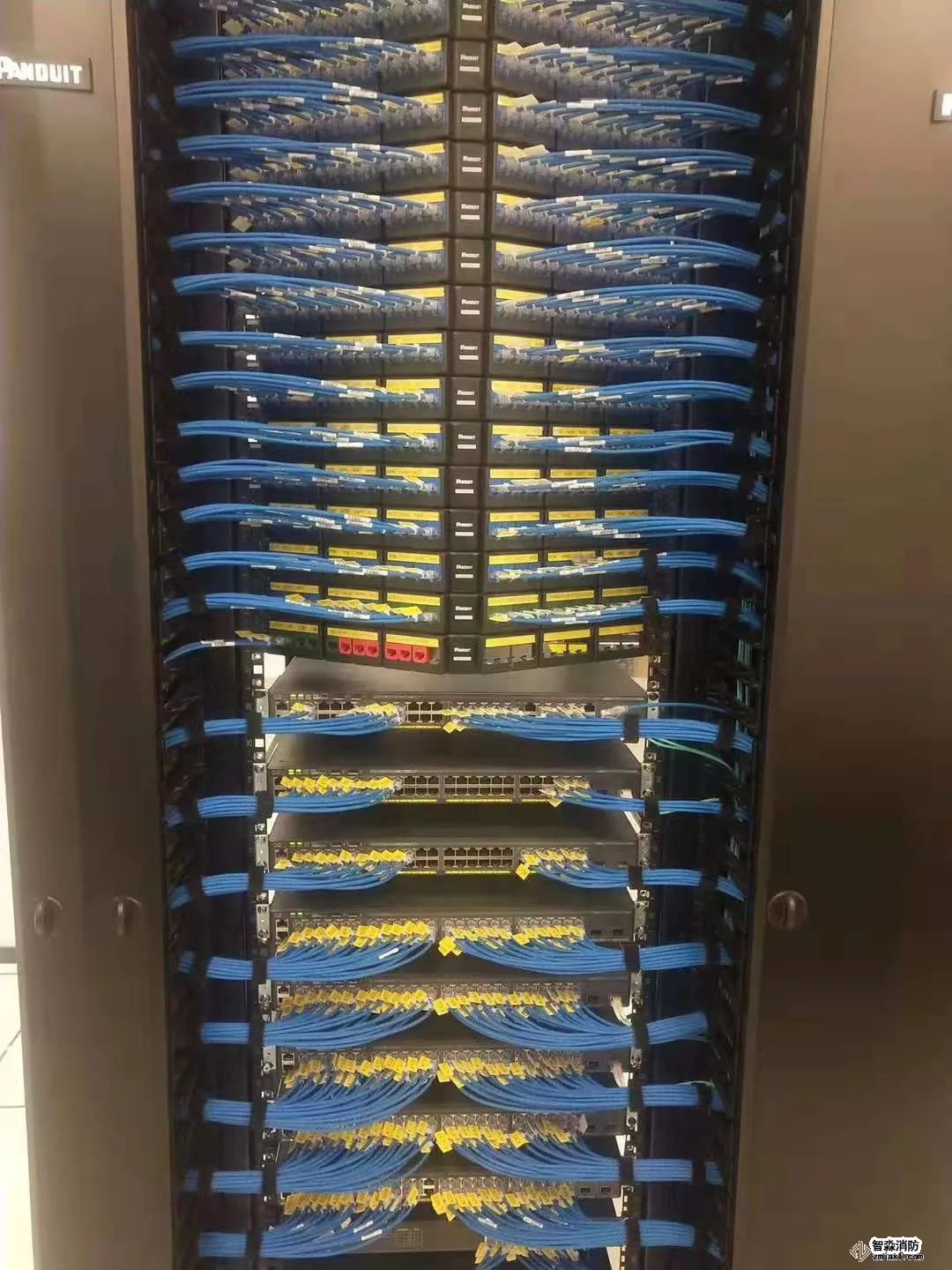

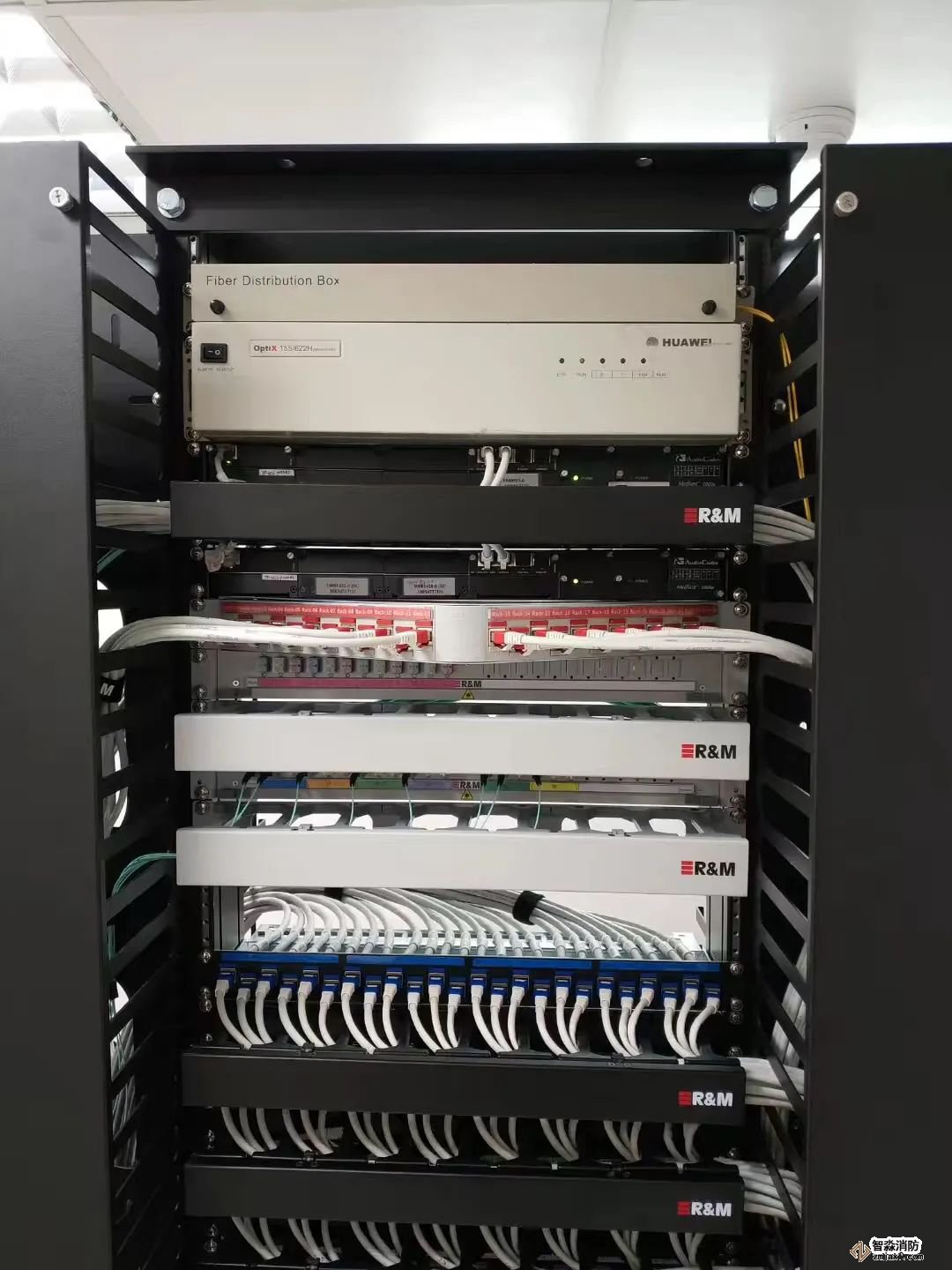

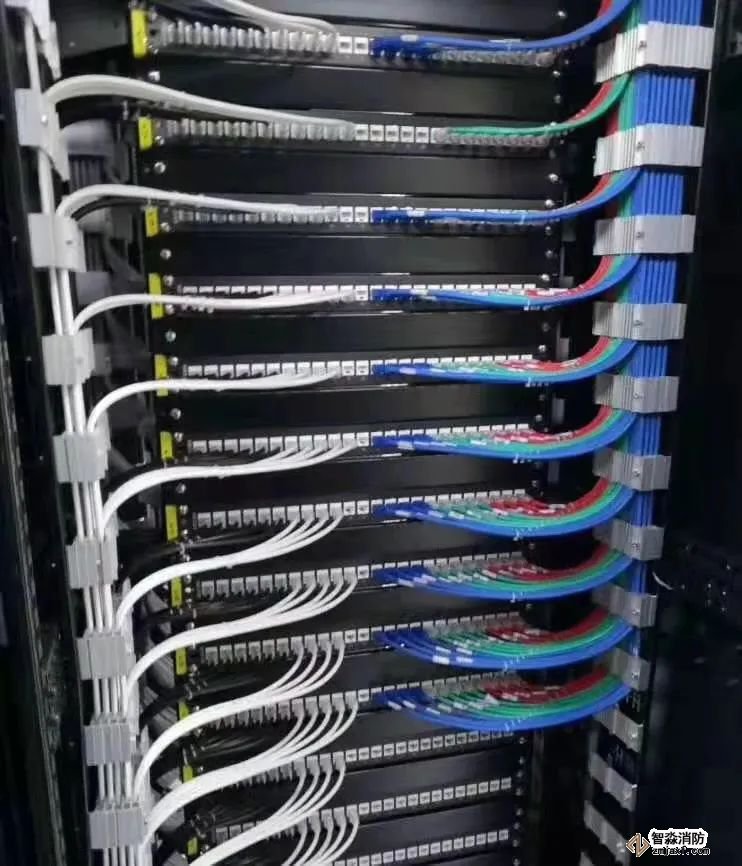

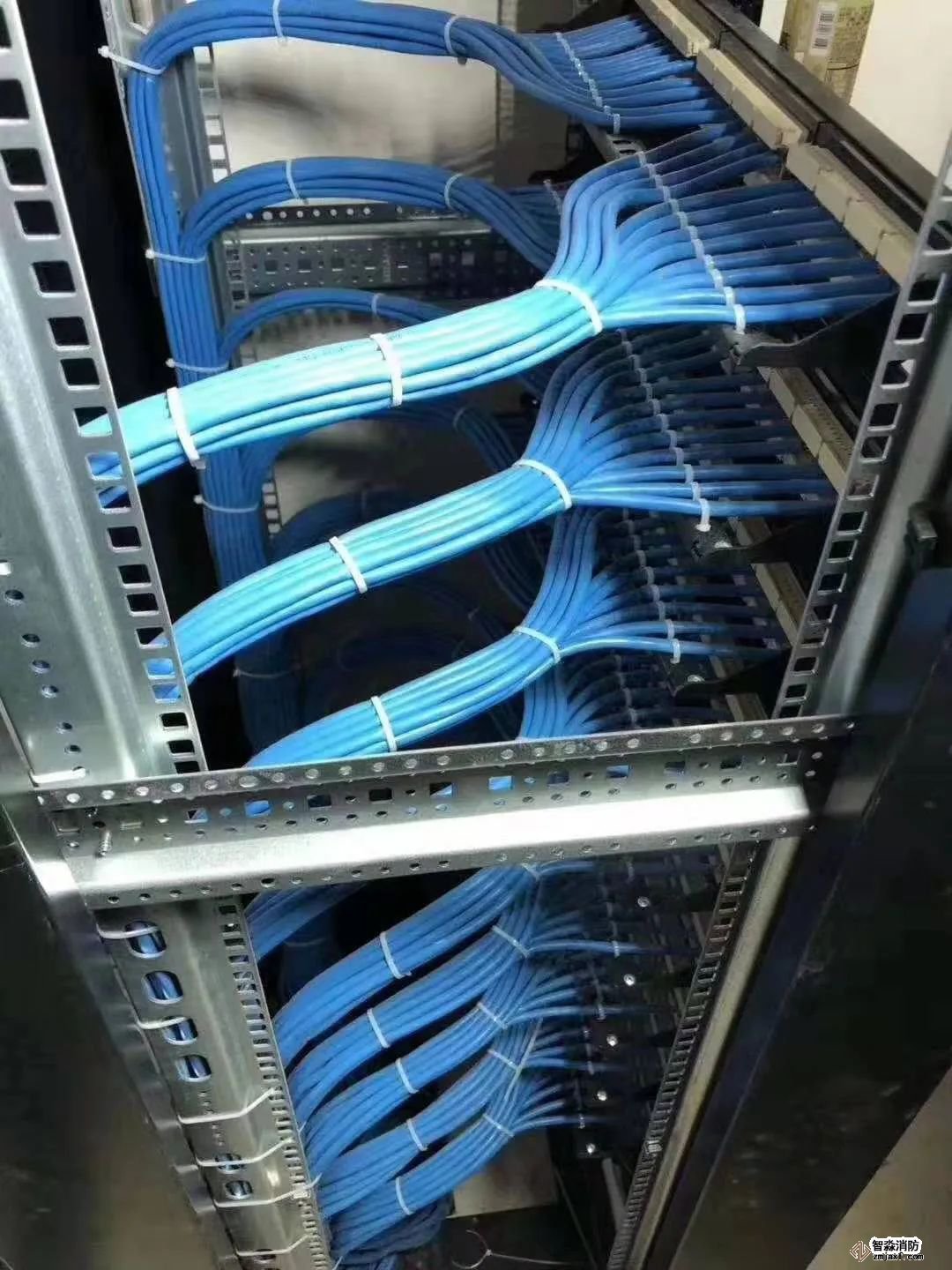

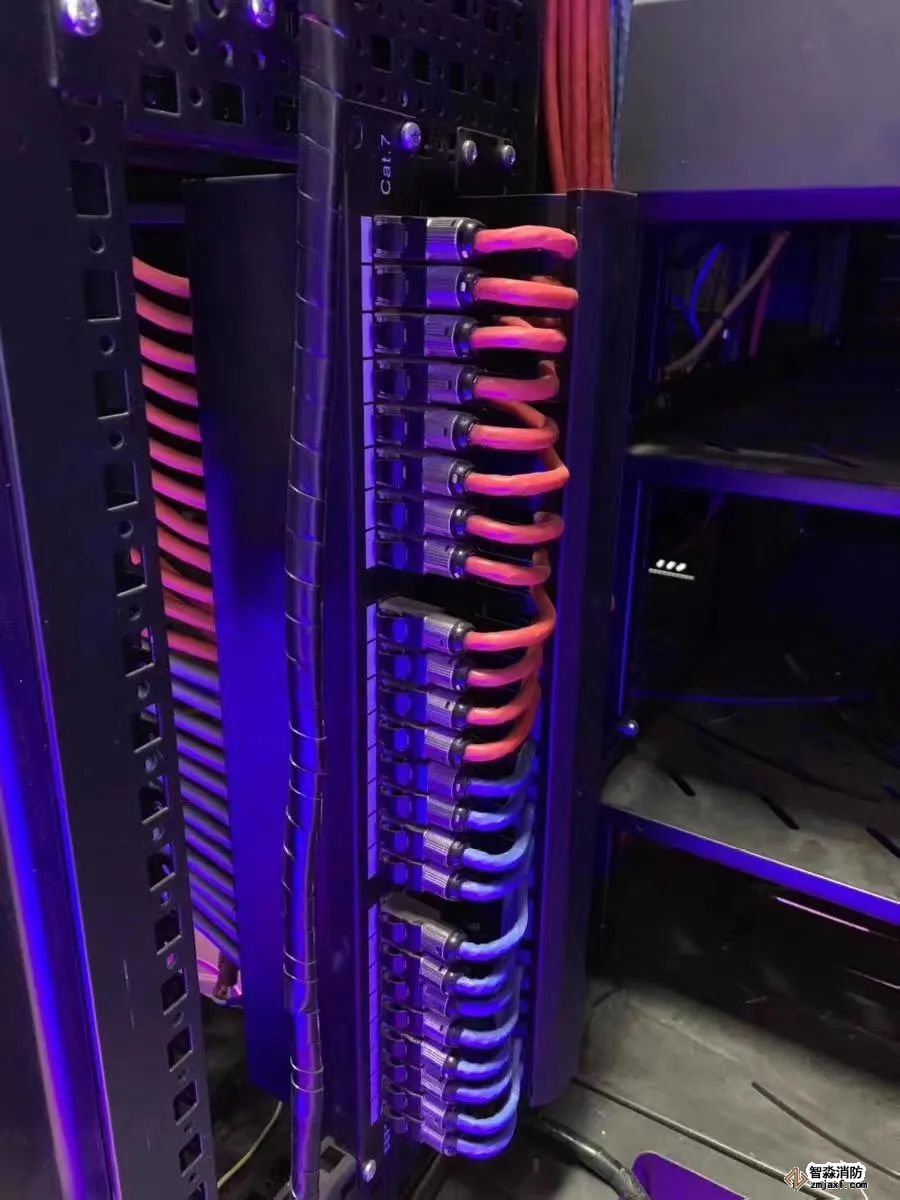

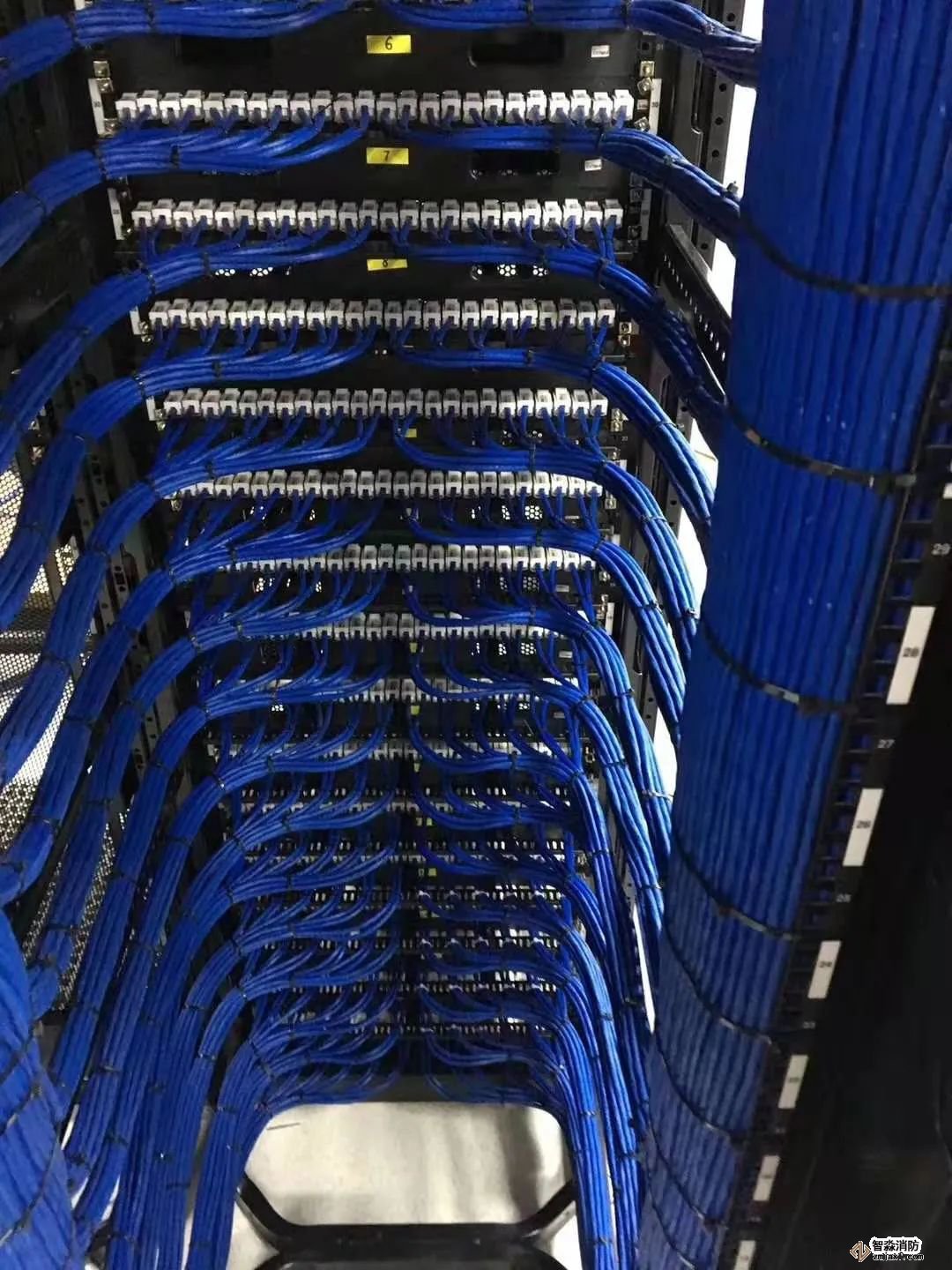

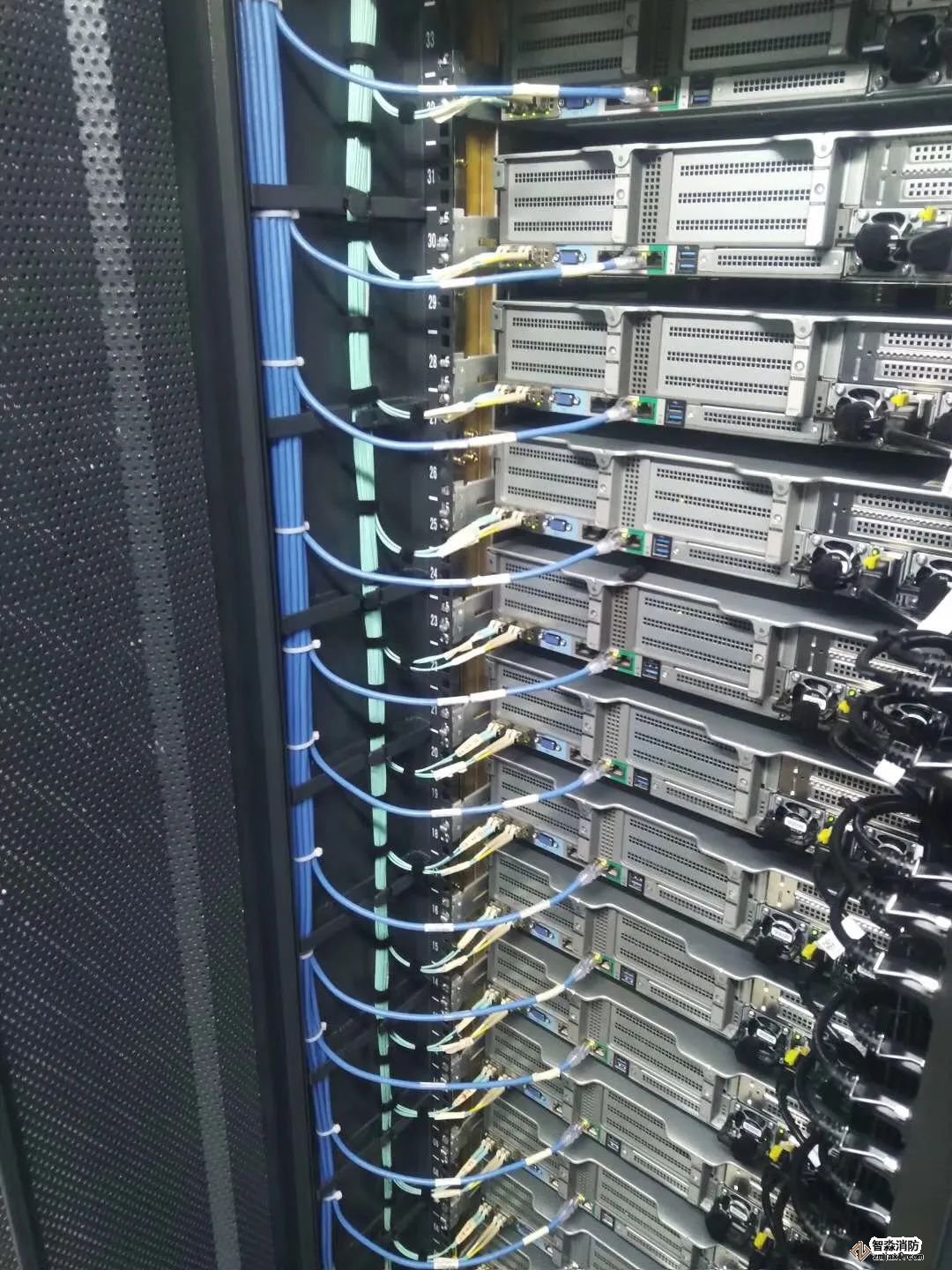

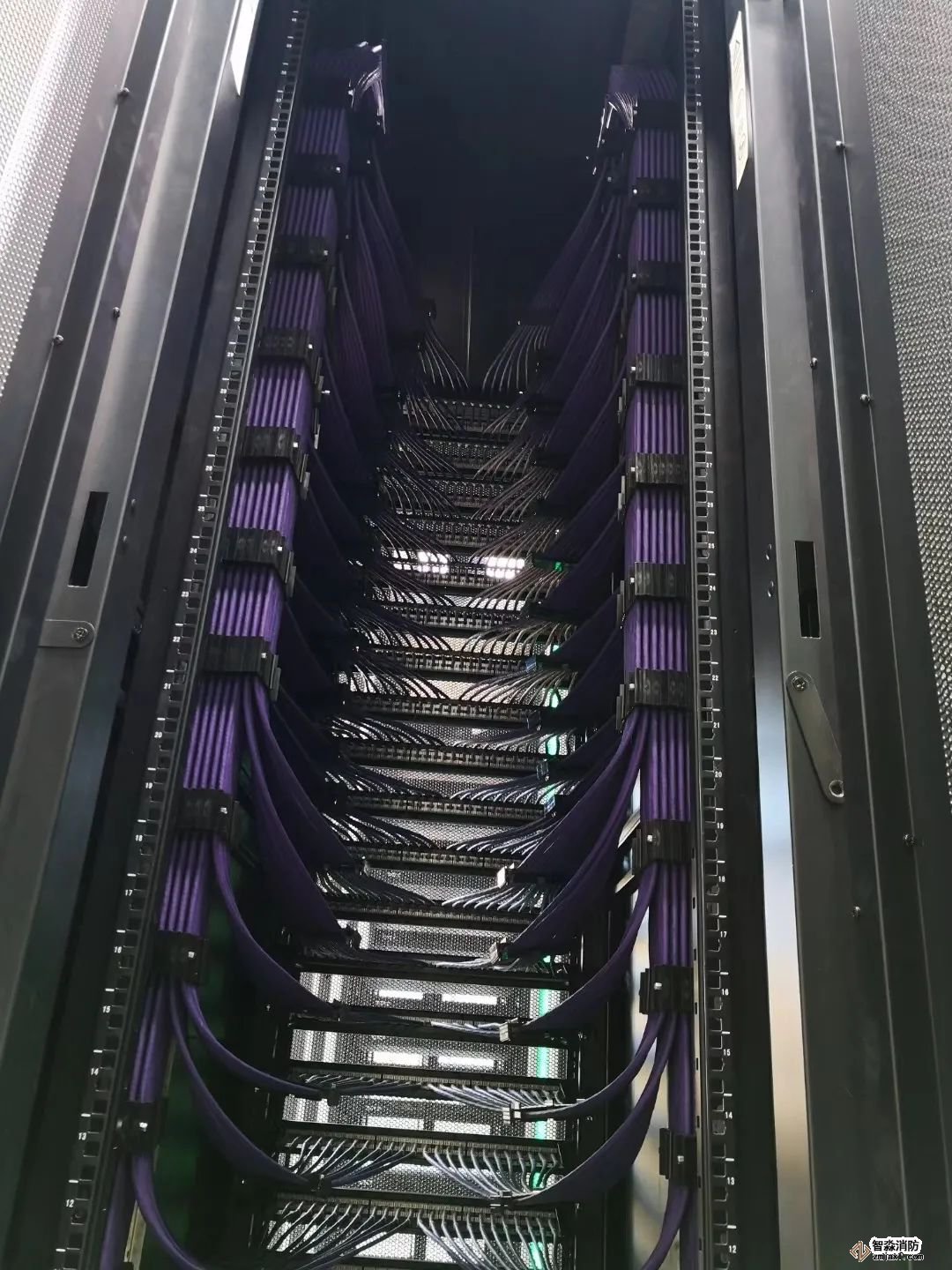

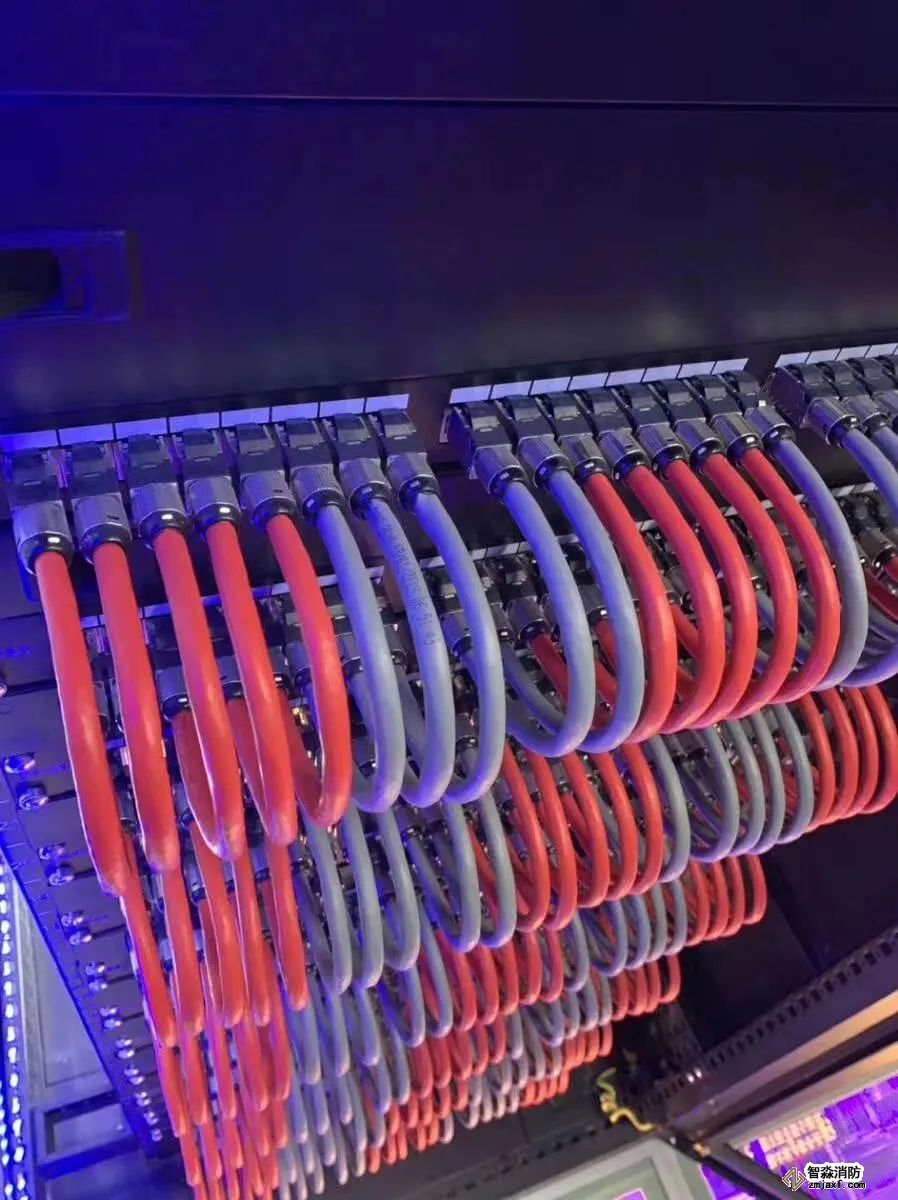

我们来看下好的机柜理线效果。
