如何看懂乐鱼在线(中国)图纸系列一：火灾自动报警系统设计图

前言

乐鱼在线(中国)图纸按不同专业分为水、电、风三大块，一个建设项目的乐鱼在线(中国)设计图纸可能由一家具备资质的设计院整体设计，也可能把乐鱼在线(中国)工程专业分包给具备乐鱼在线(中国)工程专项设计资质的乐鱼在线(中国)工程公司设计。

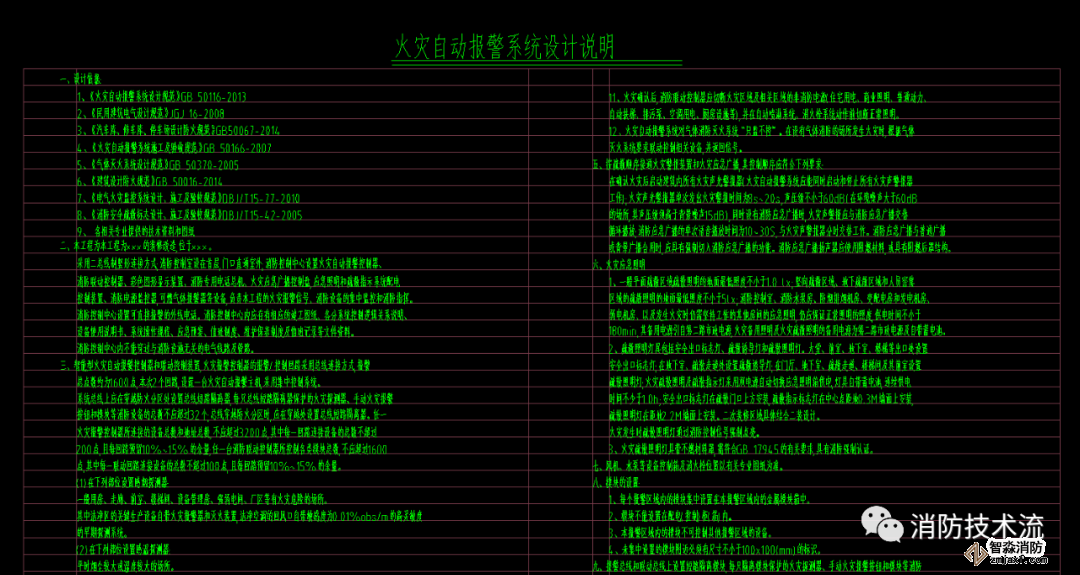

火灾自动报警系统属于电气专业的一个子项，要读懂一个系统的设计图纸，首先查看设计说明。

从设计说明了解整个项目的工程概况（建筑高度、面积、层数、使用性质等信息），采用哪些规范标准，采用什么形式的报警系统、各乐鱼在线(中国)系统联动控制方式等信息。

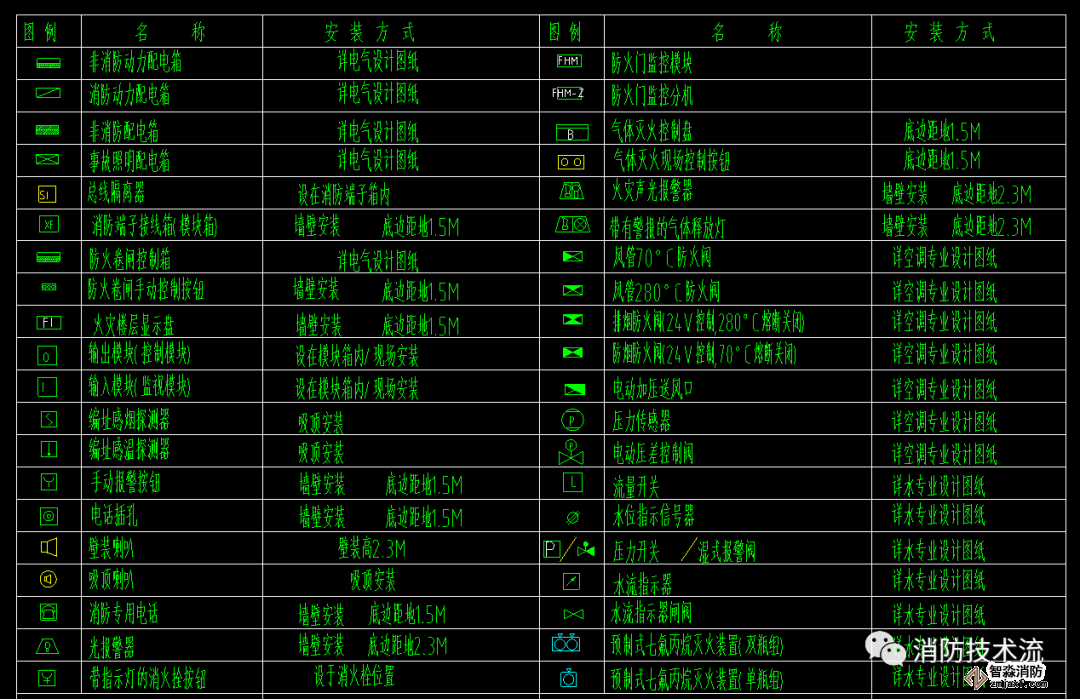

看图例，大致了解每个图例表示的设备。

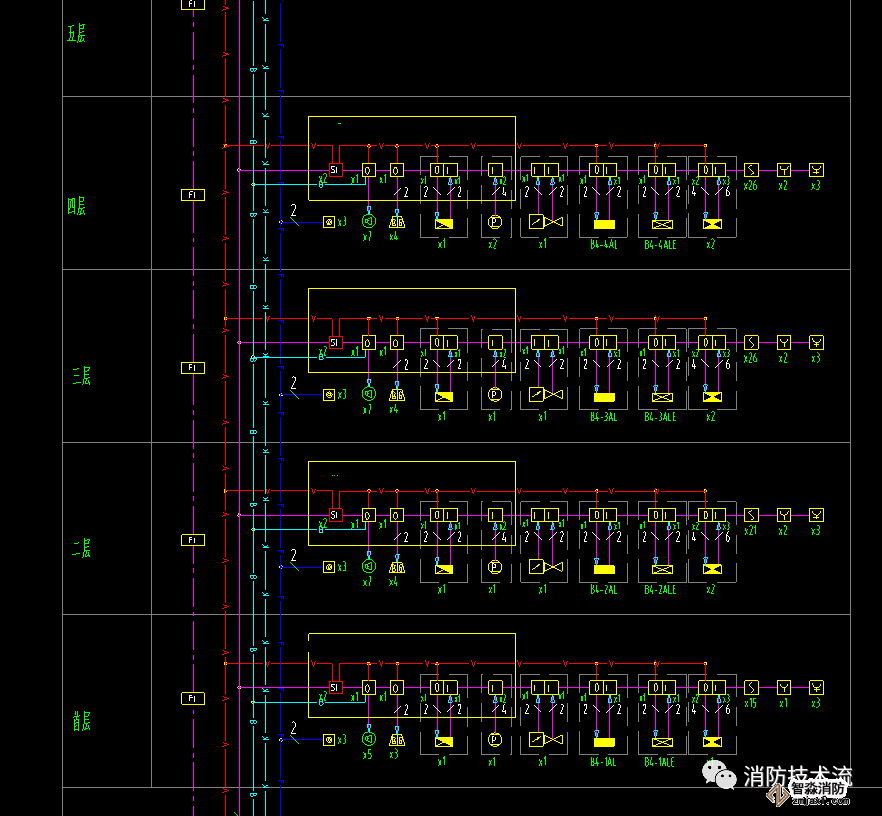

再看系统图

从系统图中，可以了解整个系统的布置情况，线路走向，采用什么电线电缆，每层报警设备、模块的数量（结合图例）

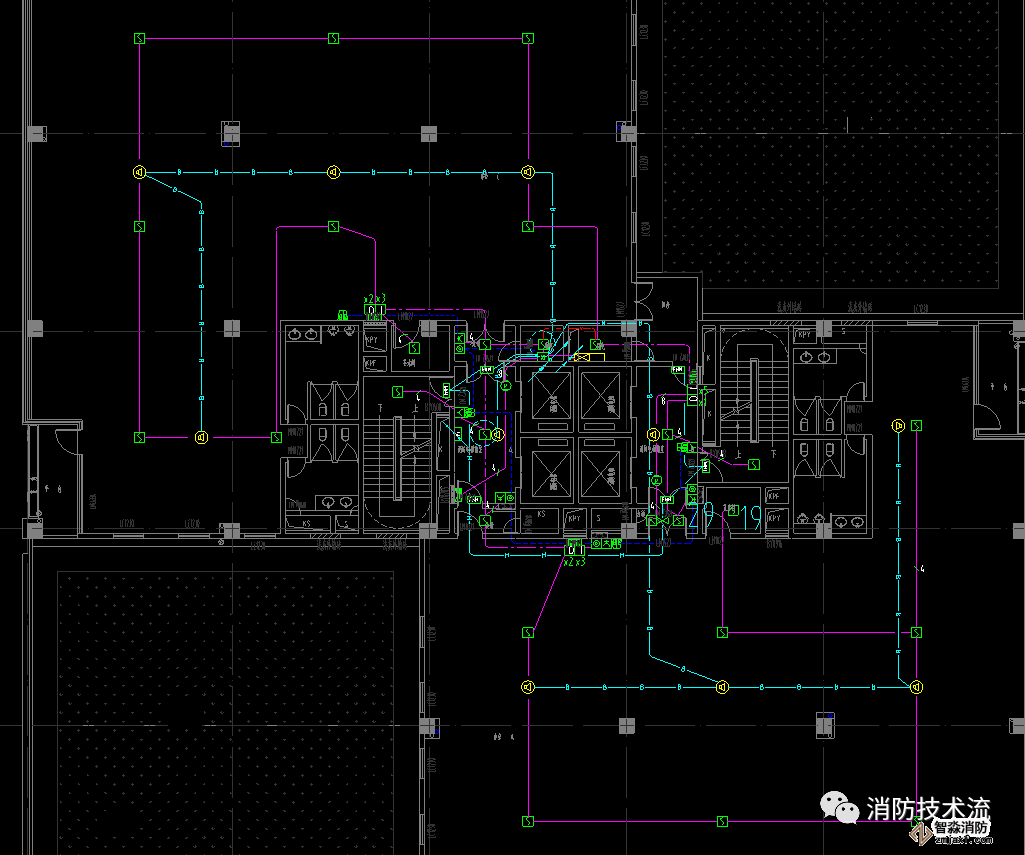

看每层平面布置图

从平面图可以了解每个报警设备的安装位置，线路敷设走向，可结合系统图进行对比，全面掌握整个火灾自动报警系统的设置情况。
