低压配电系统常用的接地方式及设计举例，电气小白快来围观！

根据低压配电系统中不同的接地位置，主要分为3种系统，分别是TN系统、TT系统、IT系统。

这里的第一个字母指的是电源端接地点对地的关系，其中T表示直接接地；I表示不接地或通过阻抗接地；第二个字母指的是电气设备端的外露可导电部分与地关系，其中T表示与电源接地点无连接的单独直接接地；N表示直接与电源系统接地点或与该点引出的导体连接。

以通过单词辅助记忆，注意是法文哦。T-来自法文Terre,接地的意思，等同于earth。同样的，I- isolated隔离、N-neutral中性的、C-combined合并的、S-separated分开的。

（1）功能接地和保护接地

在工程设计中，几乎每个项目都有接地设计，接地方式千变万化，但都离不开下面两种：

1）功能接地

低压系统（400/230V）的接地是典型的功能性接地，其目的是为项目中的单相负荷需要单相（220V）电源。美标的是208/120V。

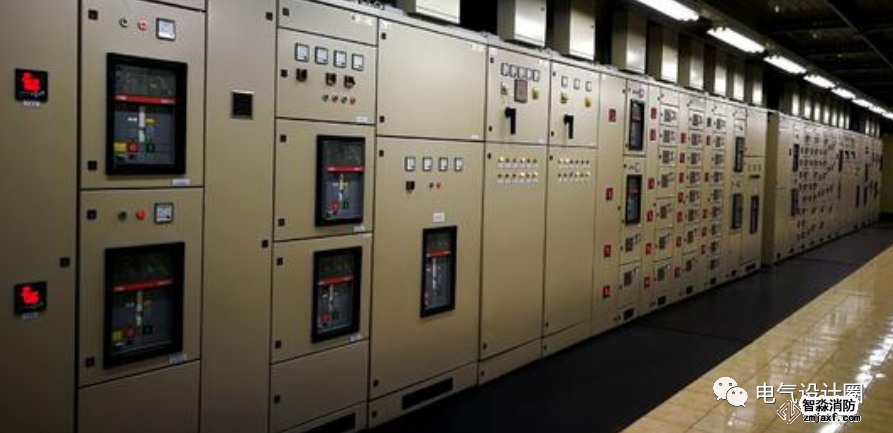

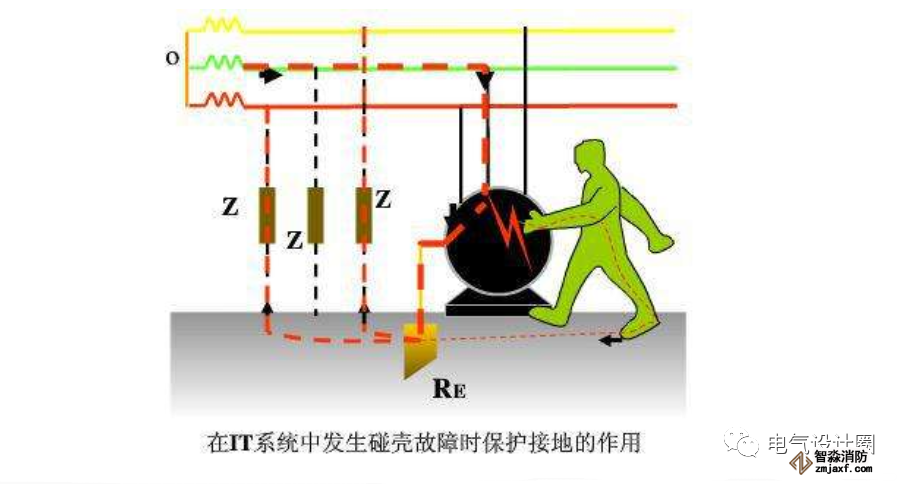

2）保护接地

电气设备里不带电的电气设备的金属外壳、电气设施或装置的金属构件和支架、雷电防护装置、防静电的工艺设备和管道等等的接地，其目的是为了保护人员的安全或设备的安全运行。

（2）常用的接地系统

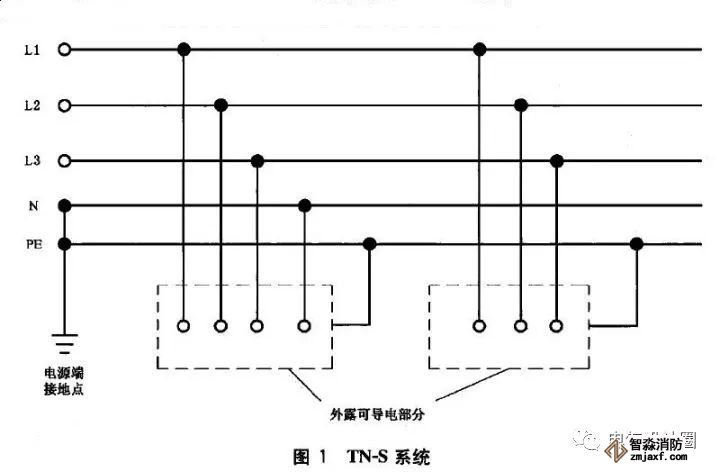

1）TN-S系统

从电源侧，整个系统的中性线（N）和接地线（PE）都是分开敷设。

电源侧（如10/0.4kV变压器的低压侧中性点）N线和PE线是连在一起，当引向配电系统或用电设备时，完全独立。图1中，左下边虚线框可以理解为配电设备，不仅需要N线也需要PE线；右下边虚线框可以理解为电动机，不需要N线只需要PE线。

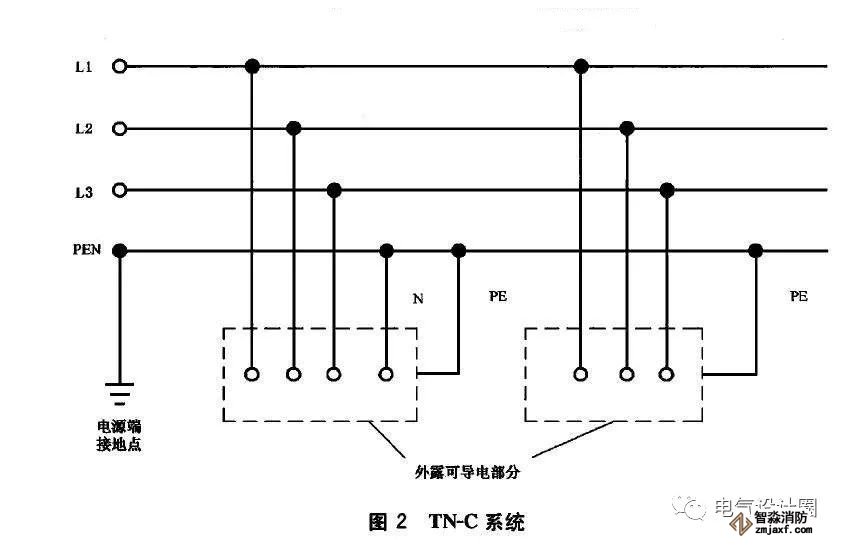

2）TN-C系统

整个系统的中性线（N）和接地线（PE）都是合二为一。

电源侧（如10/0.4kV变压器的低压侧中性点）N线和PE线是连在一起形成PEN，当引向配电系统或用电设备时，也是连在一起。图2中，左下边虚线框可以理解为配电设备，只是在设备处把N线和PE线分开；右下边虚线框可以理解为电动机，从PEN线上分出了一根PE线。

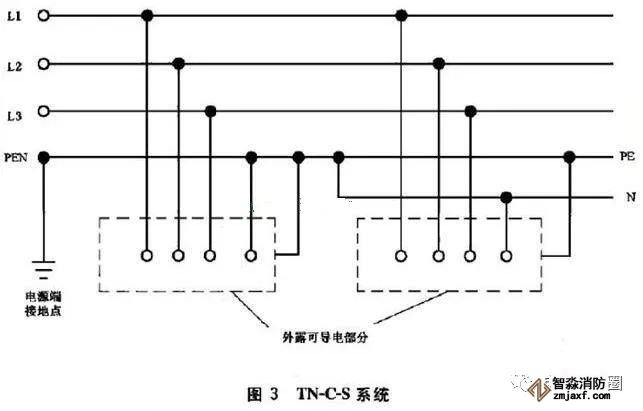

3）TN-C-S系统

在变电所内中性线（N）和接地线（PE）是合二为一，在受电端PEN线可以是分开也可以是合在一起。

（3）接地系统的优缺点

1）TN-S系统

PE线没有 电流，对弱电设备干扰很小，降低了电击和火灾危险。

2）TN-C系统

节省一根导体及相应的绝缘材料，但安全水平较低。如果单相回路的PEN线断线，设备外壳带电，容易电击致死；PEN线有电流流过，对电子设备容易产生干扰。

3） TN-C-S系统

兼顾TN-S和TN-C系统的优点，但系统不统一，容易产生混乱。

（4）设计举例

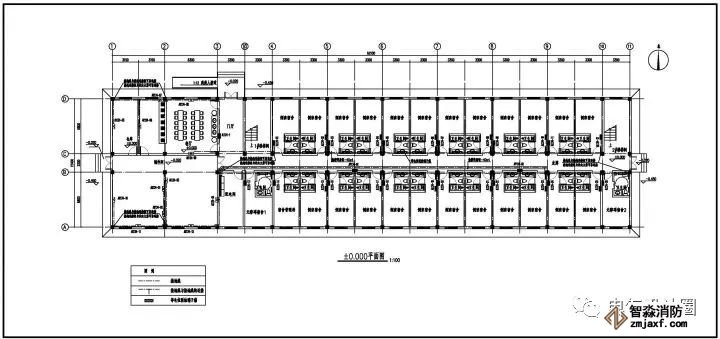

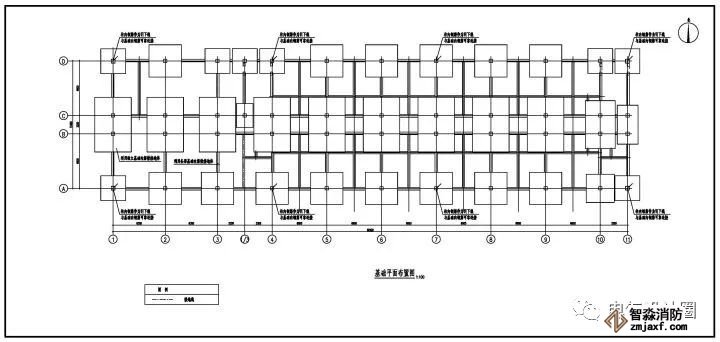

1）办公楼或宿舍里的接地

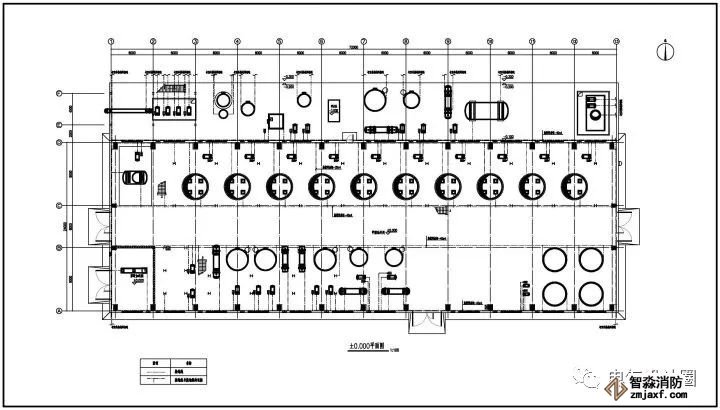

2）厂房设备的接地

注：一般情况下，功能性接地是系统设计开始的时候就已经确定，大家在设计时一定要注意保护接地，无论是哪种保护接地，安全都是第一位的，大家做设计时一定要谨记！
