排烟防火阀实物图、接线、试验方法、维护管理要求

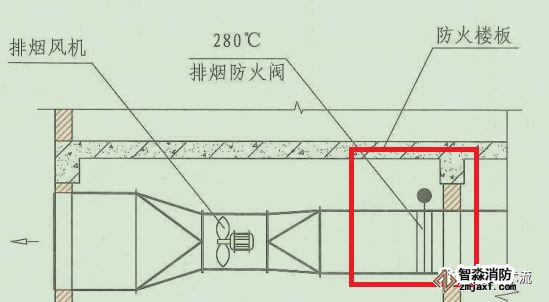

根据《建筑防烟排烟系统技术标准》，排烟风机应与风机入口处的排烟防火阀连锁，当该阀关闭时，排烟风机应能停止运转。

当排烟风道内烟气温度达到280℃时，烟气中已带火，此时应停止排烟，否则烟火扩散到其他部位会造成新的危害。而仅关闭排烟风机，不能阻止烟火通过管道的蔓延，因此本条规定了排烟风机入口处应设置能自动关闭的排烟防火阀并连锁关闭排烟风机。

 注：本条规定要求连锁关闭风机的是排烟风机入口处的排烟防火阀，而需要设置排烟防火阀的部位除了风机入口，还有以下排烟管道的部位：

  1 垂直风管与每层水平风管交接处的水平管段上；

  2 一个排烟系统负担多个防烟分区的排烟支管上；

  3 穿越防火分区处。

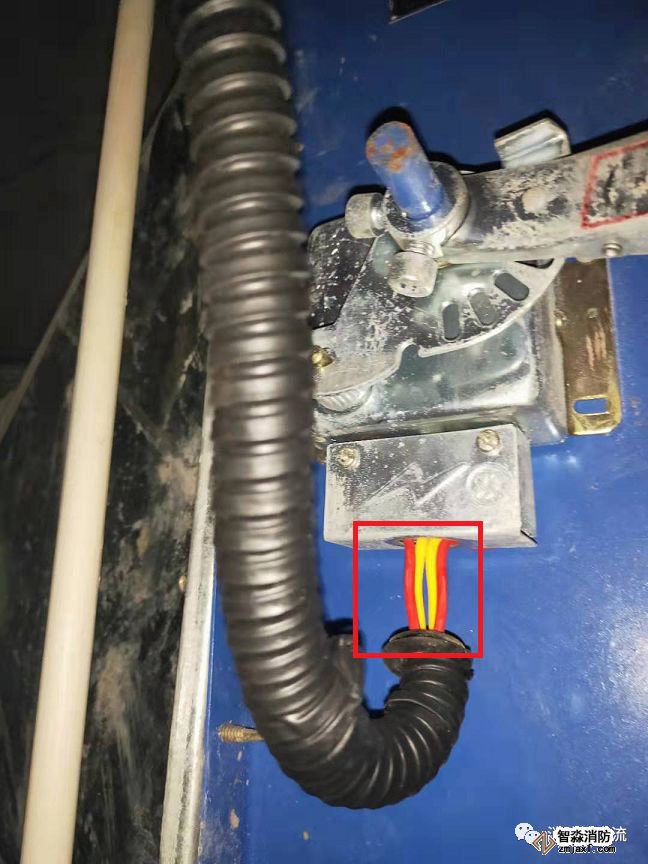

接线

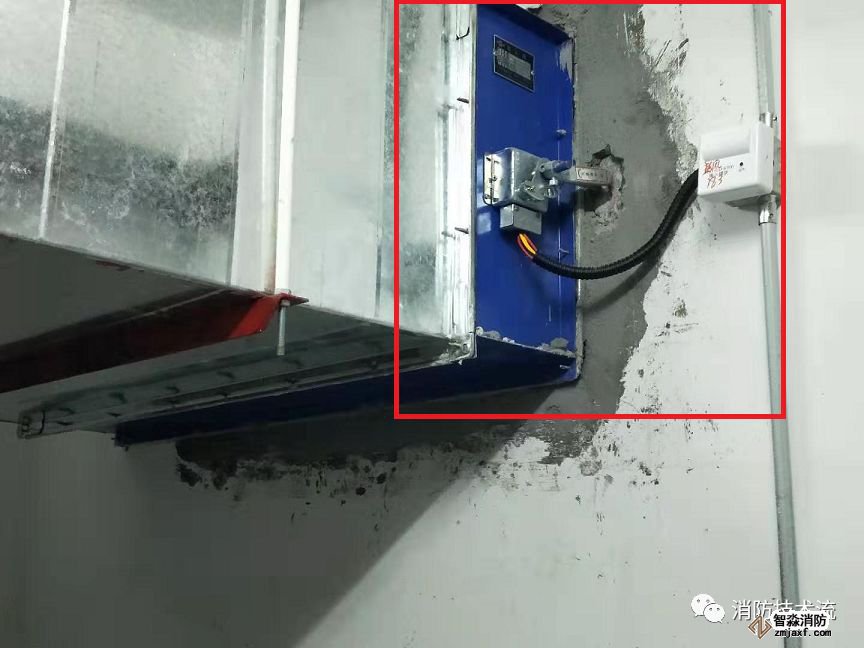

根据《火灾自动报警系统设计规范》有关规定，排烟防火阀的动作信号应反馈至乐鱼在线(中国)联动控制器。因此，排烟防火阀应有两组线接出，一组与输入模块连接实现信号反馈，另一组与风机控制箱连接实现连锁停机。

手动试验

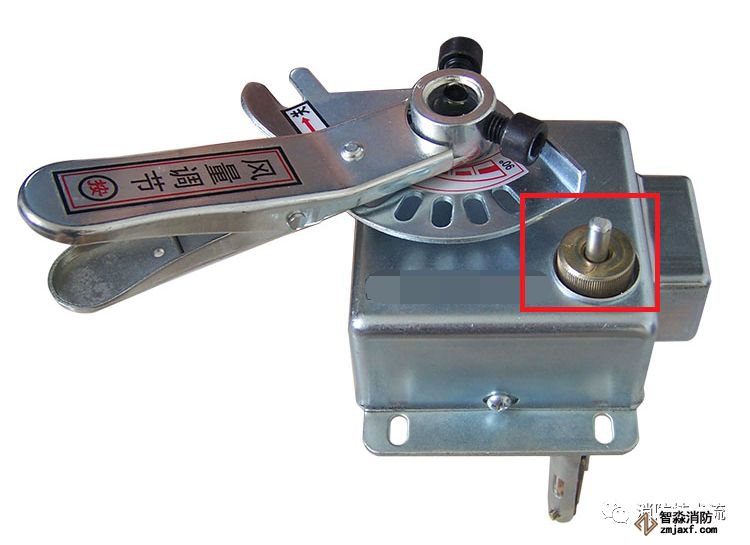

以本文图中的可调节风量的排烟防火阀为例，需使用工具（锤子之类）把排烟防火阀执行机构的固定机构敲进去，使防火阀关闭，动作后输入模块应动作向乐鱼在线(中国)联动控制器反馈信号，对应风机应连锁停机（若测试时风机尚未开启，防火阀关闭后风机应启动不了）。值得注意的是，此型号防火阀若直接操作手柄关闭是不能实现信号反馈及连锁功能的。

维护管理

每半年应对全部排烟防火阀进行自动和手动启动试验一次，检查方法应符合以下规定：

    1 进行手动关闭、复位试验，阀门动作应灵敏、可靠，关闭应严密；
    2 模拟火灾，相应区域火灾报警后，同一防火分区内排烟管道上的其他阀门应联动关闭；
    3 阀门关闭后的状态信号应能反馈到乐鱼在线(中国)控制室；
    4 阀门关闭后应能联动相应的风机停止。
