技术干货|乐鱼在线(中国)水泵、防排烟风机的多线控制接线图及实物图

《火灾自动报警系统设计规范》GB50116-2013 4.1.4 乐鱼在线(中国)水泵、防烟和排烟风机的控制设备，除应采用联动控制方式外，还应在乐鱼在线(中国)控制室设置手动直接控制装置。（强制性条款）

乐鱼在线(中国)水泵、防烟和排烟风机等乐鱼在线(中国)设备的手动直接控制应通过火灾报警控制器（联动型）或乐鱼在线(中国)联动控制器的手动控制盘实现，盘上的启停按钮应与乐鱼在线(中国)水泵、防烟和排烟风机的控制箱（柜）直接用控制线或控制电缆连接，即硬线连接控制。

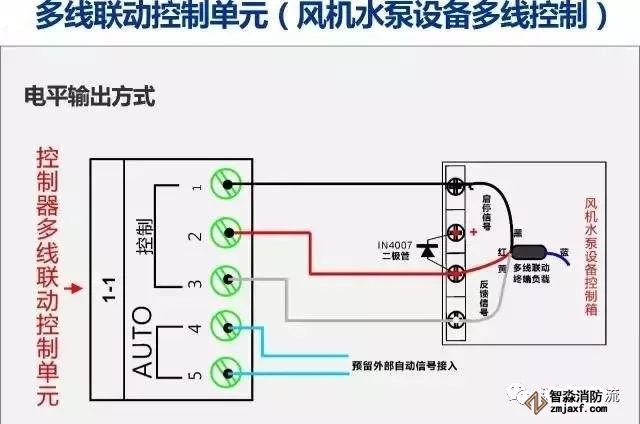

以下为国内某品牌乐鱼在线(中国)报警设备的多线控制接线图，分为电平输出和电动输出两种方式。

在电平方式下，启动输出时，模块将持续输出24V 直流电压，直到手动按下停止键才停止输出。

在点动方式下，模块启动或停止时，将输出脉冲电压，脉冲宽度大于等于1秒，脉冲宽度最长时间与按下按键的持续时间相同。

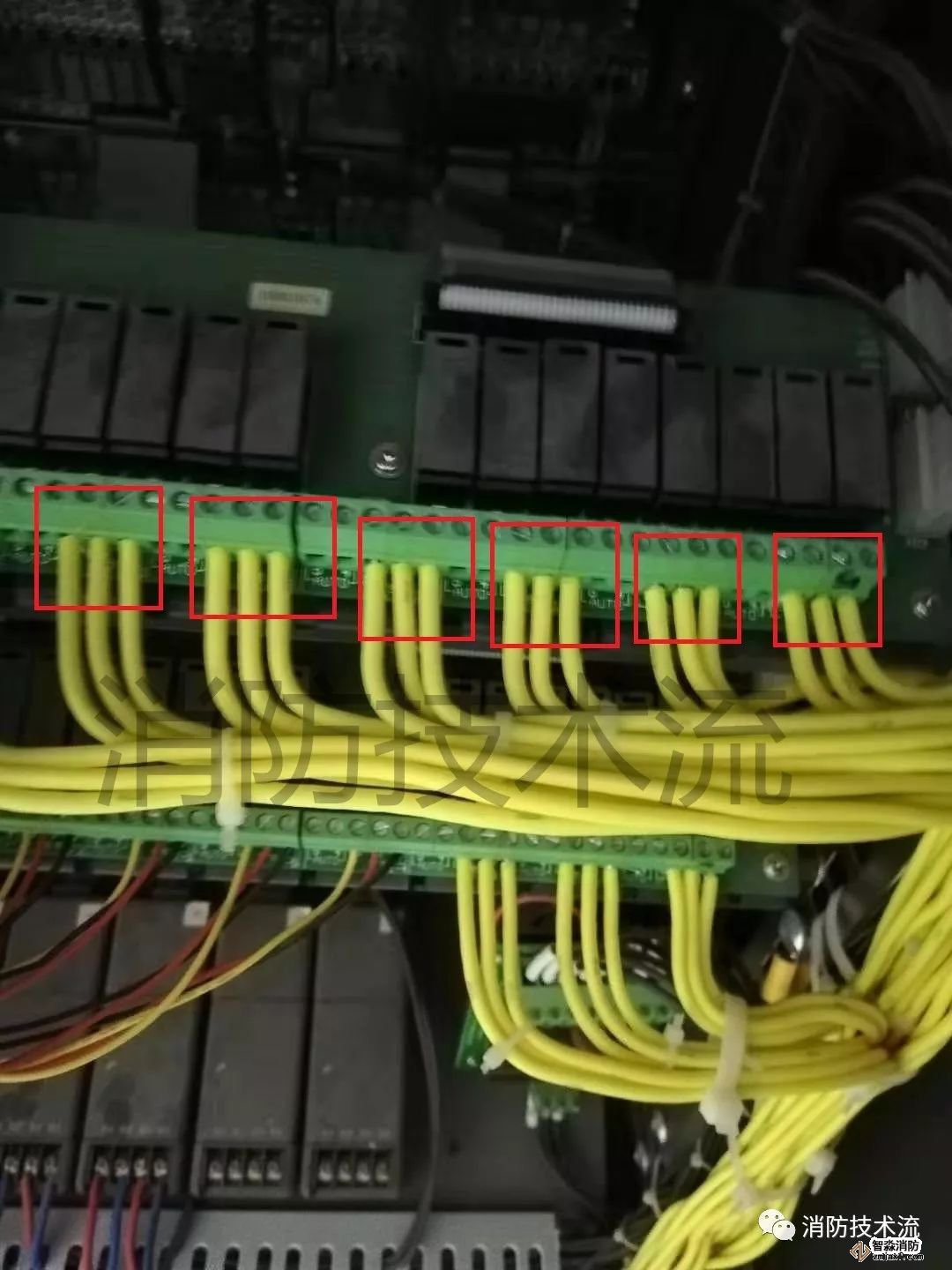

每个多线控制单元有三条线与终端设备（乐鱼在线(中国)风机、水泵等）的控制箱连接，一条启动、一条停止、一条反馈。

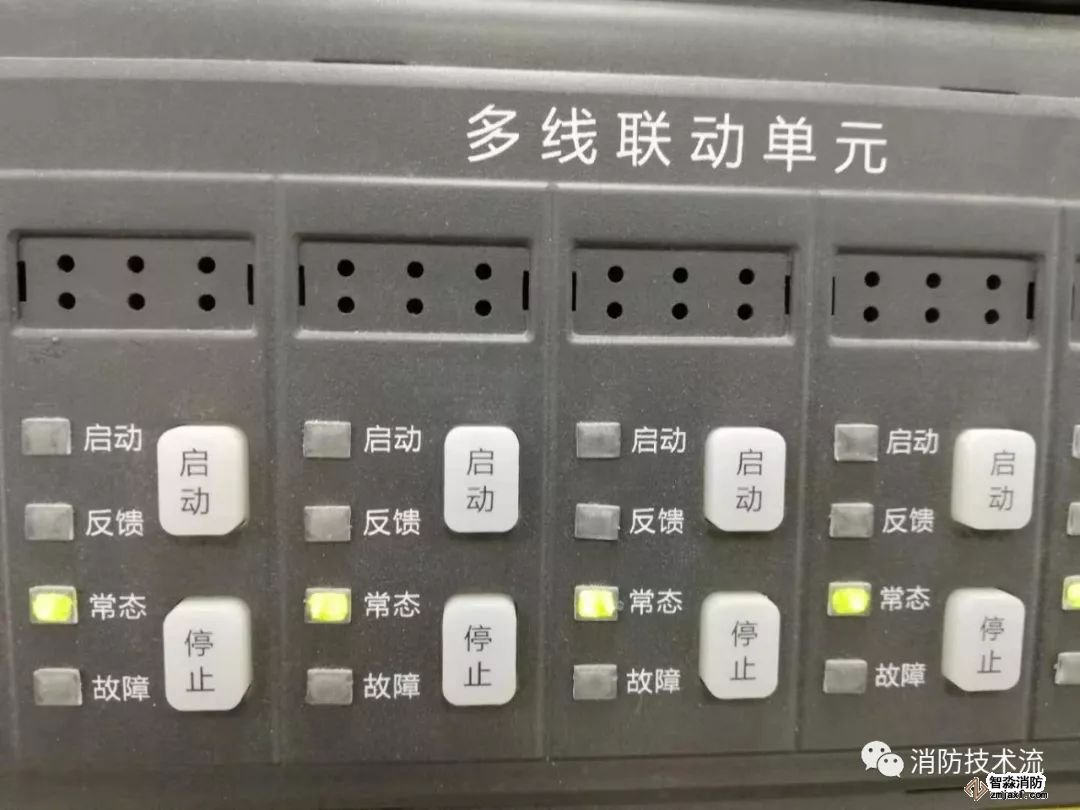

控制盘的每个控制单元有两个按键：请求、解除，四个指示灯：请求、应答、常态、故障。
