自动喷水灭火系统-末端试水装置

当末端试水装置开启时，水流指示器报警，指示报警区域的位置。湿式报警阀启动，经过延迟器延时后，启动水力警铃和压力开关，压力开关直接连锁乐鱼在线(中国)水泵的启动。系统测试时，开启末端试水装置，水流指示器、压力开关等信号装置的功能应均符合设计要求，自放水开始至水泵启动时间不应超过5min。

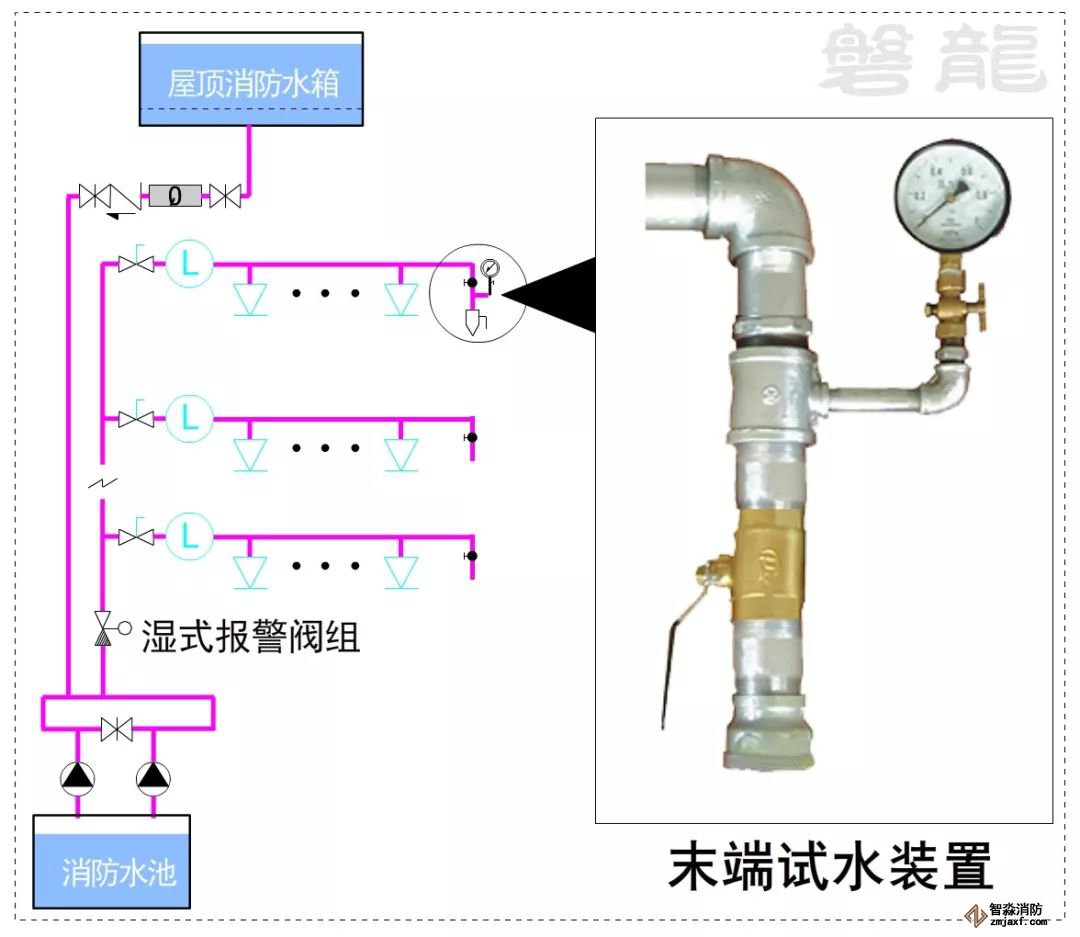

注：每个报警阀组控制的最不利点喷头处，应设末端试水装置，其他防火分区、楼层均应设直径为25mm的试水阀，试水阀可以选配压力表。

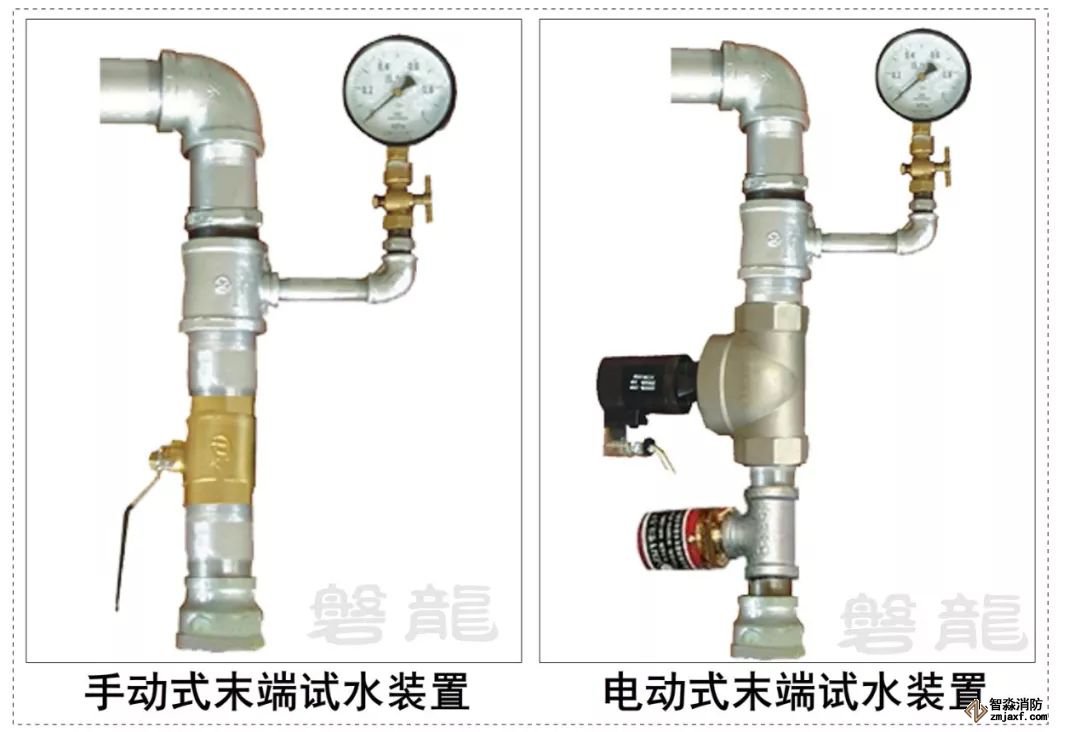

三、末端试水装置分手动式末端试水装置和电动式末端试水装置，由试水阀、压力表、试水喷嘴等组成，用于监测自动喷水灭火系统末端压力，并可以检验系统启动、报警及联动等功能。

1、手动式末端试水装置可通过手动方式控制末端试水装置的开启和关闭，手动式末端试水装置应安装在方便操控的位置。电动式末端试水装置可通过电动方式控制末端试水装置的开启和关闭，一般带有信号反馈装置，方便远程操控。

2、试水喷嘴出水口的流量系数，应等同于同楼层或防火分区内的最小流量系数洒水喷头。也就是说，末端试水装置开启以后，等同于同楼层或所在防火分区最小流量系数的喷头启动，以此测试水流指示器、报警阀、压力开关、水力警铃的动作是否正常，配水管道是否畅通，以及最不利点处的喷头工作压力等。

四、末端试水装置的出水，应采取孔口出流的方式排入排水管道，排水立管宜设伸顶通气管，且管径不应小于75mm。

注：从孔口流出的水流进入大气，不受阻挡，是一种自由出流的方式。孔口出流的阻力系数最小，在相同压力下可以得到最大的出流量。

五、末端试水装置和试水阀应有标识，距地面的高度宜为1.5m，并应采取不被他用的保护措施。
