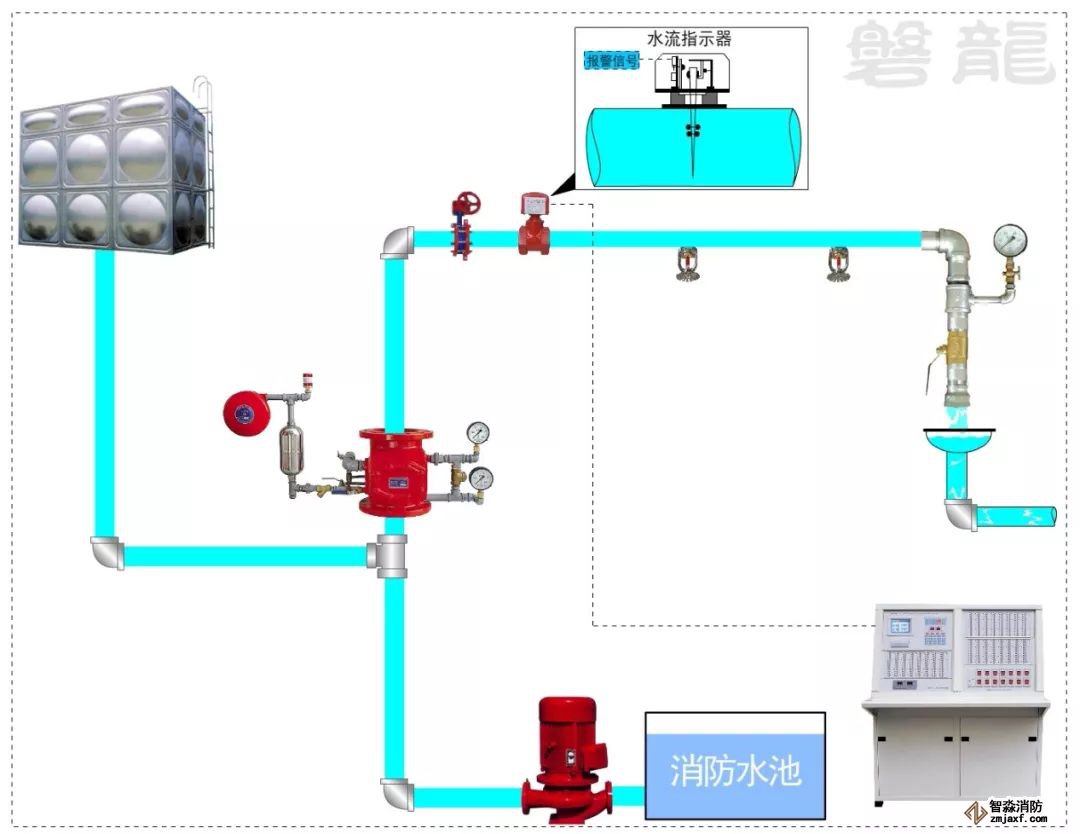

水流指示器安装在每个防火分区或每个楼层的主干管出口位置，当洒水喷头动作时，水流推动水流指示器的叶片，叶片联动微动开关，输出开关报警信号，指示防火分区或楼层的报警位置。

本文共六大章节，分述水流指示器的原理、功能、类型以及设置要求等。

自动喷水灭火系统-水流指示器

水流指示器是将水流信号转换成电信号的一种报警装置。

水流指示器安装在每个防火分区或每个楼层的主干管出口位置，当洒水喷头动作时，水流推动水流指示器的叶片，叶片联动微动开关，输出开关报警信号，指示防火分区或楼层的报警位置。

注1：为防止水流波动引起误动作，水流指示器可以增加延迟功能，延迟时间可以调节（延迟时间应在2s~90s范围）。

注2：动作原理仅供参考，实际产品可能有所不同。

三、主要类型：

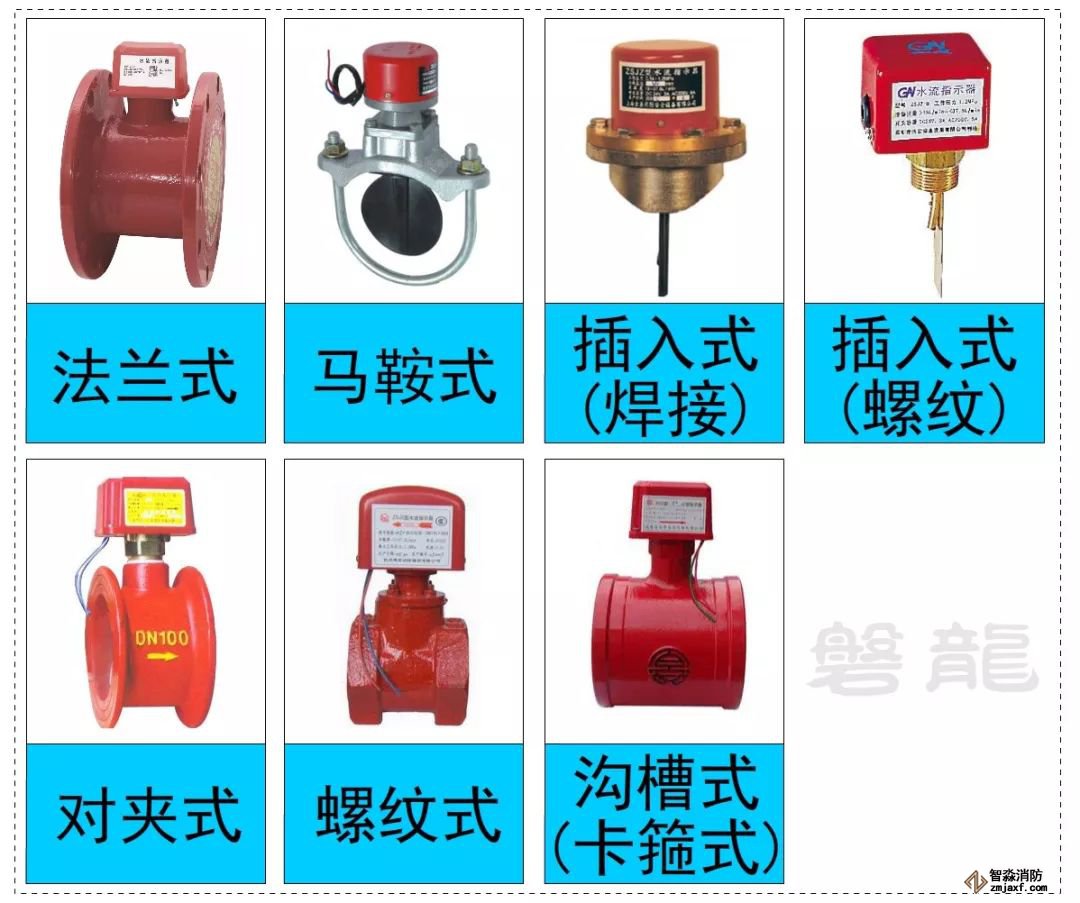

1、根据安装形式，水流指示器主要分为以下类型：

a 水流指示器（插入式）；

b 水流指示器（对夹式）；

c 水流指示器（法兰式）；

d 水流指示器（沟槽式、卡箍式）；

e 水流指示器（螺纹式）；

f 水流指示器（马鞍式）

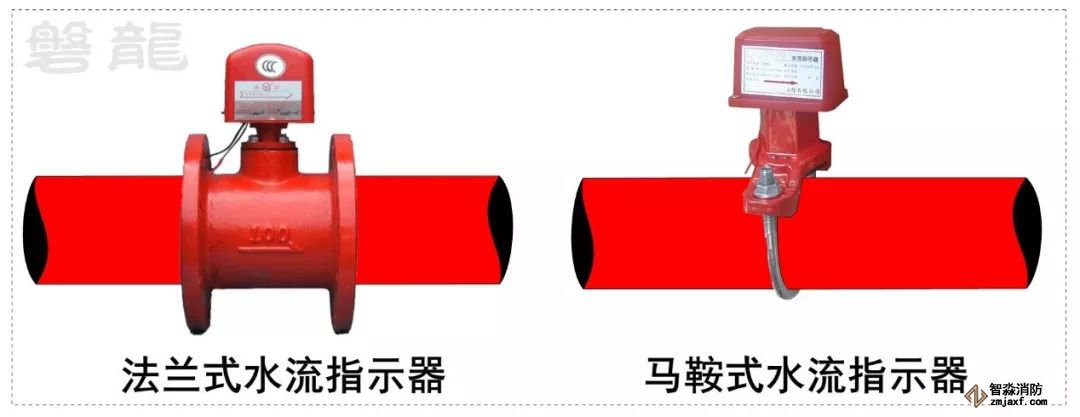

2、法兰式水流指示器和马鞍式水流指示器是最常用的形式，安装示意图如下：

1、在自动喷水灭火系统中，报警阀组控制的喷头只保护不超过防火分区面积的同层场所，可以不设水流指示器，其他情况下，每个防火分区、每个楼层均应设水流指示器。

示例：当一个楼层有多个防火分区时，每个防火分区均需设置水流指示器；当多个楼层为一个防火分区时，每个楼层设置一个水流指示器

注：通常情况下，在大型公共建筑中，裙楼和地下室的每层均分隔有多个防火分区，每个分区均需设置水流指示器。塔楼部分的每层可能只有一个防火分区（或多层作为一个防火分区），需每层设置一个水流指示器。

2、在仓库场所，仓库顶板下喷头与货架内喷头应分别设置水流指示器。

1、水流指示器的安装应在管道试压和冲洗合格后进行。

2、为方便检修（检修时关停的范围不致过大），通常在水流指示器入口前设置阀门，该阀门应采用信号阀，且与水流指示器之间的距离不宜小于300mm。
