乐鱼在线(中国)给水及消火栓系统技术规范GB50974-2014，常见疑问及建议解决方法

1、条文9.2.1 设有乐鱼在线(中国)给水系统的地下室应采取乐鱼在线(中国)排水措施。

疑问：

1）排污泵是否应按照乐鱼在线(中国)设备供电？

2）排污泵容量如何计算？是否可以按一处起火原则，仅计算最大一个防火分区的排污泵容量即可？

建议：

1）地下室排污泵是防止灭火时供配电装置及乐鱼在线(中国)设备被水淹的重要设施，因此应按乐鱼在线(中国)设备供电。根据水专业提资，雨水泵按非乐鱼在线(中国)设备配电。

2）按一处起火原则，乐鱼在线(中国)负荷容量除计入最大防火分区的乐鱼在线(中国)负荷以外，还需计入该防火分区周边所有疏散用的送排风、应急照明及乐鱼在线(中国)动力，同时还应包括该防火分区周边乐鱼在线(中国)排污泵工作容量。建议实际操作做法：乐鱼在线(中国)负荷计算按一栋塔楼加车库2个最大防火分区乐鱼在线(中国)负荷取值。

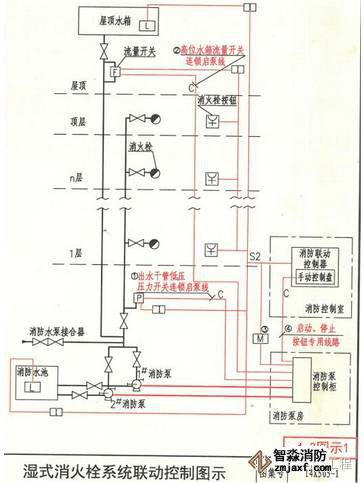

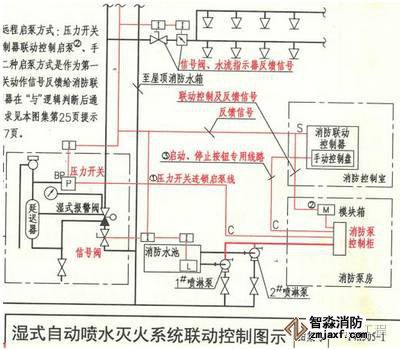

2、条文11.0.4：乐鱼在线(中国)水泵应由乐鱼在线(中国)水泵出水干管上设置的低压压力开关、高位乐鱼在线(中国)水箱出水管上设置的流量开关，或报警阀压力开关等开关信号直接自动启动乐鱼在线(中国)水泵。

常见问题：报警系统和平面图中漏设压力开关及流量开关连锁启泵线。压力开关及流量开关选用两个接点的，1个启泵，1个报警。

3、条文11.0.9乐鱼在线(中国)水泵控制柜设置在专用乐鱼在线(中国)水泵控制室时，其防护等级不应低于IP30；与乐鱼在线(中国)水泵设置在同一空间时，其防护等级不应低于IP55。（强制性条文）

常见问题：设计中忽略了乐鱼在线(中国)水泵控制柜防护等级的要求。

乐鱼在线(中国)水泵房内有压管道多，一旦因压力过高如水锤等原因泄漏，当喷泄到乐鱼在线(中国)水泵控制柜时有可能影响控制柜运行，导致供水可靠性降低，因此要求控制柜的防护等级不应低于IP55（防尘防射水）。

4、条文11.0.12乐鱼在线(中国)水泵控制柜应设置机械应急启泵功能，并应保证在控制柜内的控制线路发生故障时由有管理权限的人员在紧急时启动乐鱼在线(中国)水泵。机械应急启动时，应确保乐鱼在线(中国)水泵在报警后5min内正常工作。（强制性条文）

疑问：

1）如何设置乐鱼在线(中国)水泵控制柜机械应急启泵功能？

2）如何确保乐鱼在线(中国)水泵在报警后5min内正常工作？

建议：

1）设置机械应急启泵功能目的是为了防止火灾时乐鱼在线(中国)设备电源正常，但由于电气控制二次回路故障而不能启动。根据规范组主编王金元老师宣贯意见，目前没有合适可靠的产品选择，暂不考虑机械应急启泵功能。

在实际操作中，建议补充说明：乐鱼在线(中国)水泵控制柜应设置机械应急启泵功能。

2）5min是从报警到乐鱼在线(中国)水泵的正常运转的时间，包含了管理人员从控制室至乐鱼在线(中国)泵房以及水泵从启动到正常工作的时间。《乐鱼在线(中国)给水及消火栓系统技术规范》条文11.0.3要求水泵从启动到正常运转的时间不应大于2min，因此，根据人员步行速度按60m/min计算，乐鱼在线(中国)控制室至乐鱼在线(中国)水泵房的距离不宜超过180米。

5、条文11.0.14：火灾时乐鱼在线(中国)水泵应工频运行，乐鱼在线(中国)水泵应工频直接启泵；当功率较大时，宜采用星三角和自耦降压变压器启动，不宜采用有源器件启动。

疑问：规范中已明确水泵不应采用变频启动方式，是否可以采用软启动方式？

结论：建议不采用软启动方式。

乐鱼在线(中国)水泵的流量、扬程，防排烟风机的转速等设计参数均是按照其额定值计算的，为了保证乐鱼在线(中国)设备功能的正常发挥，在紧急启动时，必须立即投入额定工作状态，因此不允许采用变频启动，也不宜采用软启动方式，有源电器元件可能因电源的原因增加故障率。
