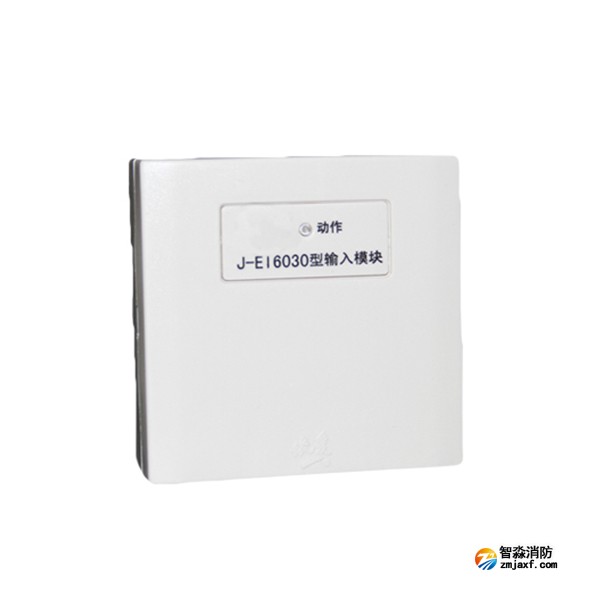

依爱J-EI6030输入模块

J-EI603...

一、依爱J-EI6030输入模块性能特点

　　电子编码，唯一ID，控制器在线编址或编码器设地址，自动登录，安装调试方便。

　　内含CPU和智能软件，智能化程度高。

　　通过控制器设置可接收压力开关、水流指示器、可燃气体探测器、独立式电气火灾监控探测器等无源常开/常闭监管报警信号及280C防火阀等联动设备的动作信号,有“动作”指示灯可直观指示巡检与监管报警/动作状态。

　　信号检测部分加保护电路，最大限度地防止接线错误或线路间短路对模块造成的损坏。对于提供无源常开报警信号的设备，在设备触点接入负载电阻后，输入模块可检测与配接设备间线路断路故障，保证系统的稳定可靠。

　　接线方便，外形美观，适用于DH86接线盒。

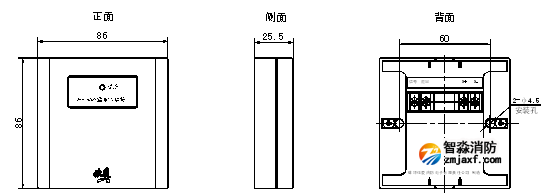

二、依爱J-EI6030输入模块外形及安装尺寸

J-EI6030输入模块

三、依爱J-EI6030输入模块主要技术指标

型号 J-EI6030

使用环境温度 -10℃~ +50℃

使用环境湿度＜95RH（不凝露）

总线工作电压 24V脉动电压

线制两总线（无极性）

监视电流＜0.35mA

总线长度 ≤2000m

报警电流＜0.8mA

负载电阻 1/4W 47k （白色套管）

报警确认灯红色，巡检闪亮，报警常亮

外壳防护等级 IP30

执行标准 GB16806-2006《乐鱼在线(中国)联动控制系统》

四、依爱J-EI6030输入模块安装与接线

　　安装:固定在预埋的DH86型接线盒上，利用固定板上安装孔用M4螺钉固定。也可利用安装孔直接固定在安装位置。接线完成后将固定板固定，再将外罩扣在固定板上，将螺钉隐藏。

　　底板上下有敲漏孔供垂直走线使用。输入模块一般安装在配接外部设备附近。

　　接线:X1（S-、S+）接总线，X2（X2.1信号，X2.2返回）接外部设备无源常开信号。

　　注：

　　输入模块正常时，端子X2两点间电压为2.4V左右(X2.1为正，X2.2为负）。设备动作后X2.2对总线S-的电压为1.4V左右。

　　不要将总线或DC24V电源等有源信号接入信号输入端，否则易损坏模块。

　　输入模块不能配接非编码手报/消火栓按钮，不宜配接非编码火灾探测器。

　　如不需要检测与配接设备间线路的断线故障或设备上无法接负载电阻，可将配套负载电阻直接接在X2.1与X2.2间（出厂配置）。

　　本产品不得与酮、醛、脂、氯代烃、冰醋酸、植物油等物品接触，防止引起应力开裂。不适用于室外。
