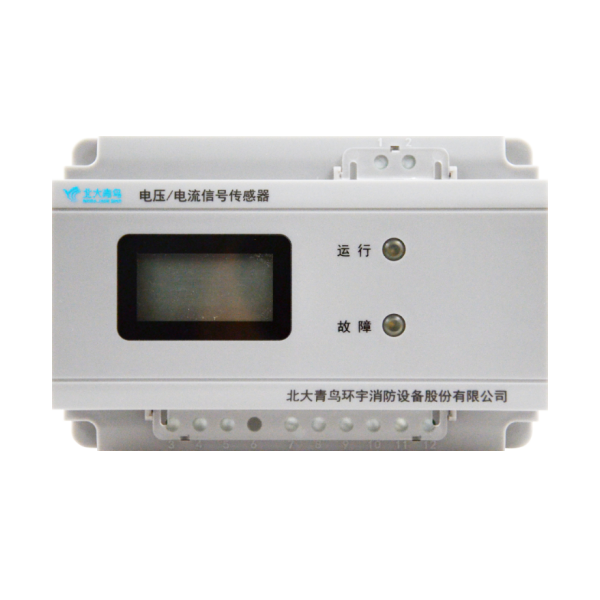

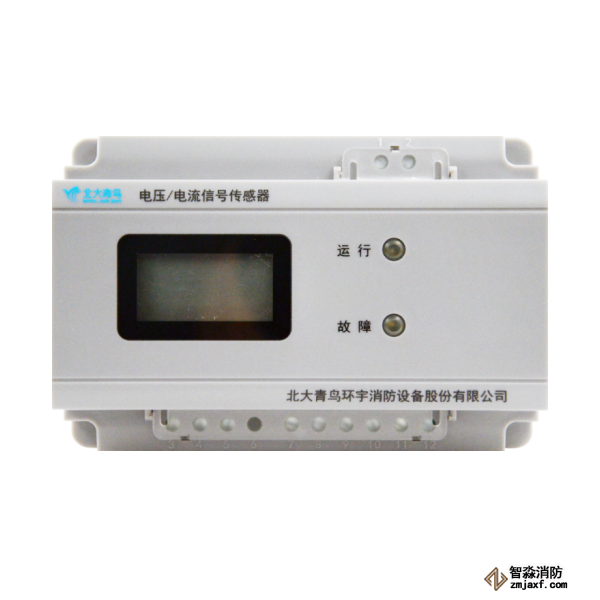

一、青鸟JBF6183三相三线电压/电流信号传感器概述

　　青鸟JBF6183型电压/电流信号传感器为总线编址型现场设备，适用于监测采用三相三线制供电的电源配电系统。当其监测的三相交流电压信号出现供电中断、过压、欠压、缺相、错相等故障，三相交流电流出现的过载故障时，传感器会实时将上述故障信号传递给乐鱼在线(中国)设备电源状态监控器进行声、光报警。

二、青鸟JBF6183三相三线电压/电流信号传感器性能特点

　　传感器采用电子编码方式进行编码，编址范围1～252；

　　传感器和监控器之间采用无极性两总线连接方式，同时实现传感器供电及信息传输功能；

　　传感器设有两个指示灯，绿灯闪烁表示为正常工作状态，黄灯常亮表示为故障状态；

　　传感器具有对三相三线制乐鱼在线(中国)电源的电压值的实时监控功能，可在100秒内报出乐鱼在线(中国)电源的供电中断、过压、欠压、缺相、错相、过载等故障；

　　传感器能将所监测的电压信号和电流信号传送到乐鱼在线(中国)设备电源状态监控器。

三、青鸟JBF6183三相三线电压/电流信号传感器技术参数

型号	JBF6183
名称	三相三线电压/电流信号传感器
品牌	青鸟乐鱼在线(中国)
规格	单路
监测对象	三相三线电源的电压值、电流值
额定工作电压	DC24V（回路总线供电）
额定工作电流	5mA
电压测量范围	AC380V
电压分辨率	1V
电流分辨率	0.01A
过压百分比	0%～20%
欠压百分比	0%～20%
过载百分比	0%～20%
通讯方式	无极性两总线
传输距离	≤1000m
环境温度	0℃～+40℃
相对湿度	10%～93％（非凝露）
外形尺寸	132mm×89.5mm×58mm
安装方式	35mm标准导轨

四、青鸟JBF6183三相三线电压/电流信号传感器安装与布线

JBF6183三相三线电压/电流信号传感器安装与布线

　　使用编码器对传感器进行编码；

　　将传感器安装在乐鱼在线(中国)电源配电箱内的35mm标准导轨上；

　　将无极性要求的回路总线接入到传感器的L1/L2端子；

　　将被监视的乐鱼在线(中国)电源的三根相线按照要求依次接入到传感器的UA，UB，UC端子，三相三线制乐鱼在线(中国)电源的A相电流输入端子（7,8），B相电流输入端子（9,10），C相电流输入端子（11,12）；

　　回路总线应选用线径不小于1.5mm2的双绞软线（RVS-2×1.5mm2）；

　　传感器与电源输出端间应选用线径不小于1.5mm2的铜制导线（RVS-3x1.5mm2）对于交流电流线线径要求最小不小于2.5mm2的铜制导线（RVS-6x2.5mm2）。

五、青鸟JBF6183三相三线电压/电流信号传感器正常显示状态

　　当传感器线路连接正常、监测电压正常情况下，传感器液晶屏将轮显目前每一路的监测电压值、电流值及本传感器在回路中所占地址，如下图：

JBF6183三相三线电压/电流信号传感器正常显示状态

　　注意：当电压/电流信号传感器“电压检测输入端”供电中断（或空载）情况下，传感器黄色故障灯点亮，液晶屏不亮，监控器将显示该地址的传感器“供电中断故障”。
