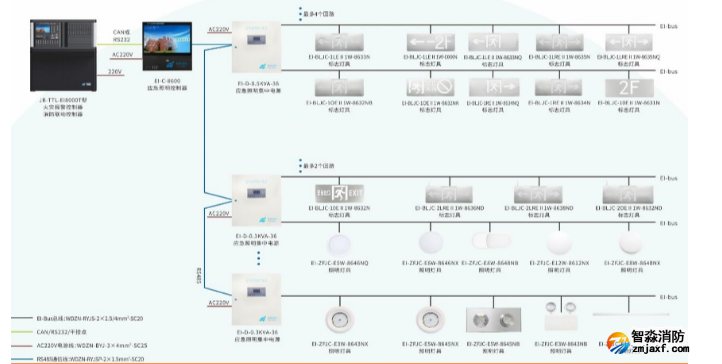

技术指导-36V集中电源集中控制型乐鱼在线(中国)应急照明和疏散指示系统

控制器安装在乐鱼在线(中国)控制室，集中电源安装在消控室、低压配电室、配电间内或电气竖井内。控制器、集中电源的主电源应取自乐鱼在线(中国)电源AC220V/50HZ，严禁使用电源插头，接地应牢固。

通讯线应远离干扰源，通讯线应走弱电井或弱电架桥，以确保通信传输不受强电或射频信号干扰。

系统布线时禁止中间接线，应将接头引至接线盒。接头处应采用焊接方式连接，并用电工胶带包好。

地埋式标志灯为室内使用，使用专用的预埋底座，并按GB51309要求规范施工。灯具应用烫锡焊接方式接线，并用压线帽压实并灌防水密封胶进行密封处理。注：地埋灯的施工步骤，参考《设计手册》。

所有灯具在安装前必须使用编码器设置好地址(1-128)，或至少将其序列号记录在平面图对应位置。

集中电源与控制器的 RS485 通讯干线应采用串联连接方式，即“手拉手”方式；当实际工程不便于全部采用手拉手方式连接，可局部采用，再通过J-EI6412网络集线器和控制器连接。

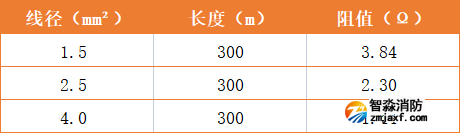

36V灯具两总线可采用任意布线方式，但推荐串联布线，如有分支宜设一支（基于线缆接头工艺难度及回路压接压降考虑）。总线线路末端电压应大于 25V（系统带载能力见配置说明）。参照下表计算线路可带灯具功率。
