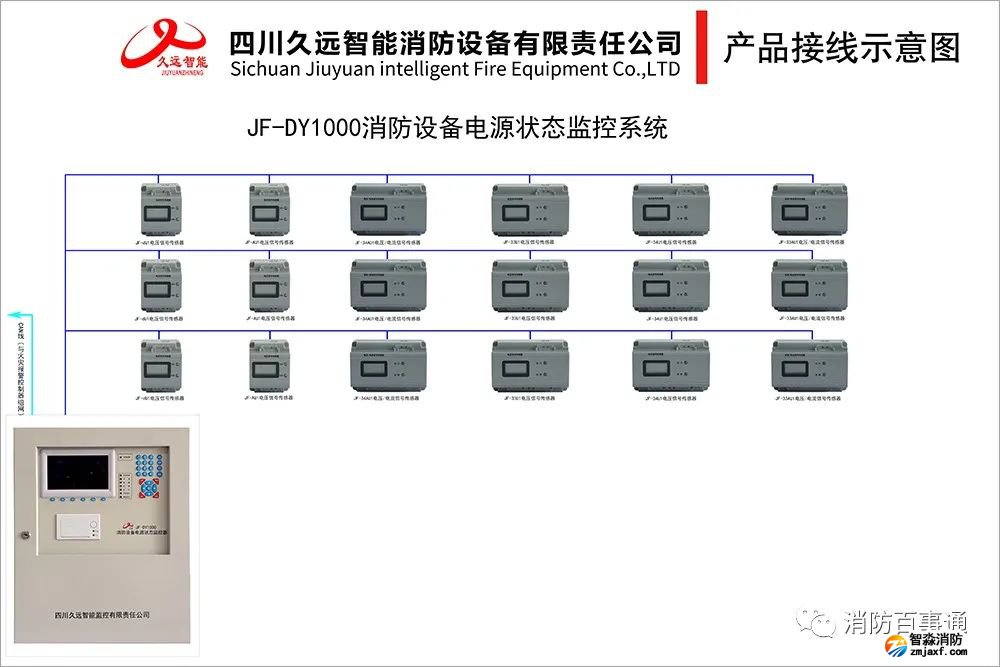

1、接线示意图

2、电压信号传感器接线

将传感器安装在乐鱼在线(中国)电源配电箱内的35mm标准导轨上。

将无极性要求的回路总线接入到传感器的L1/L2端子，应选用双绞软线（RVS-2x1.5m㎡）。

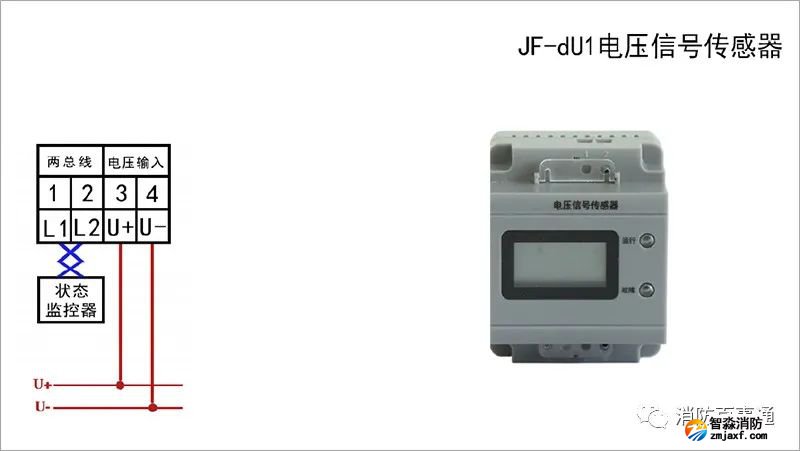

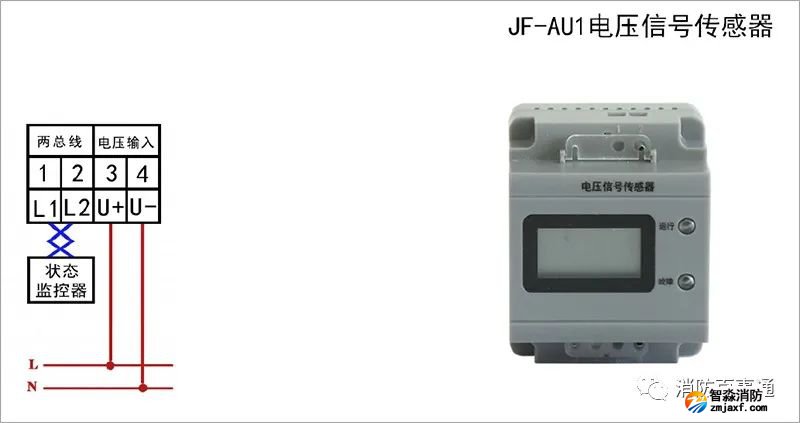

将被检测的直流乐鱼在线(中国)电源的输出线按有极性接入到传感器的U+/U-端子，应选用双绞软线（RVS-2x1.5m㎡）。

将传感器安装在乐鱼在线(中国)电源配电箱内的35mm标准导轨上。

将无极性要求的回路总线接入到传感器的L1/L2端子，应选用双绞软线（RVS-2x1.5m㎡）。

将被检测的交流乐鱼在线(中国)电源的输出线按照极性要求接入到传感器的L/N端子，接线应选用双绞软线（RVS-2x1.5m㎡）。

将传感器安装在乐鱼在线(中国)电源配电箱内的35mm标准导轨上。

将无极性要求的回路总线接入到传感器的L1/L2端子，应选用双绞软线（RVS-2x1.5m㎡）。

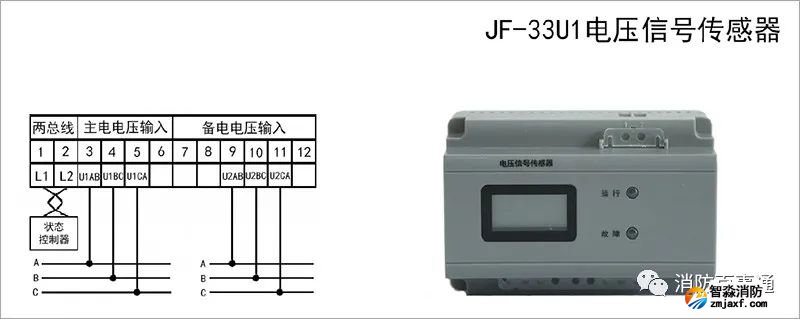

将被监视的主电电源的三根相线按照要求依次接入到传感器U1AB、U1BC、U1CA端子，将被监视的备电电源的三根相线按照要求依次接入到传感器的U2AB、U2BC、U2CA端子，应选用铜质导线（RVS-6x1.5m㎡）。

将传感器安装在乐鱼在线(中国)电源配电箱内的35mm标准导轨上。

将无极性要求的回路总线接入到传感器的L1/L2端子；应选用双绞软线（RVS-2x1.5m㎡）。

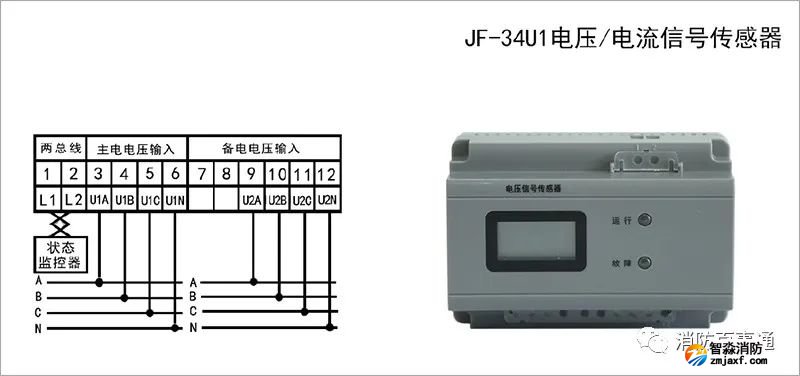

将被监视的主电电源的三根相线和中性线按照要求依次接入到传感器的U1A、U1B、U1C、U1N端子，将被监视的备电电源的三根相线和中性线按照要求依次接入到传感器的U2A、U2B、U2C、U2N端子，应选用铜质导线（RVS-8x1.5m㎡）。

3、电压/电流信号传感器接线

将传感器安装在乐鱼在线(中国)电源配电箱内的35mm标准导轨上。

将无极性要求的回路总线接入到传感器的L1/L2端子；应选用双绞软线（RVS-2x1.5m㎡）。

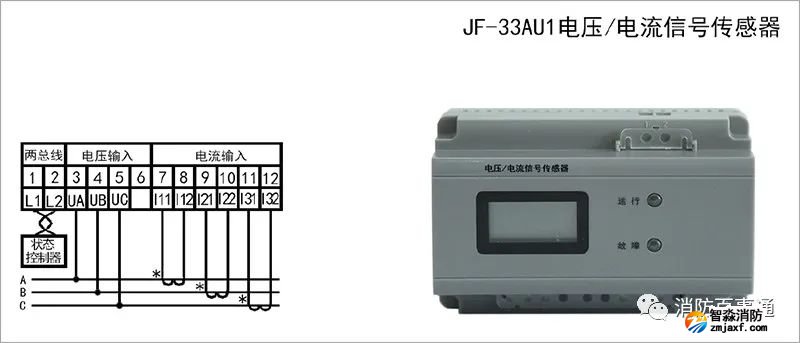

将被监视的乐鱼在线(中国)电源的三根相线按照要求依次接入到传感器的UA,UB,UC端子，三相三线制乐鱼在线(中国)电源的A相电流输入端子（7、8），B相电流输入端子（9、10），C相电流输入端子（11、12）。传感器与电压输入端间应选用铜质导线（RVS-3x1.5m㎡），与电流输入端间应选用铜质导线（RVS-6x1.5m㎡）。

将传感器安装在乐鱼在线(中国)电源配电箱内的35mm标准导轨上。

将无极性要求的回路总线接入到传感器的L1/L2端子；回路总线应双绞软线（RVS-2x1.5m㎡）。

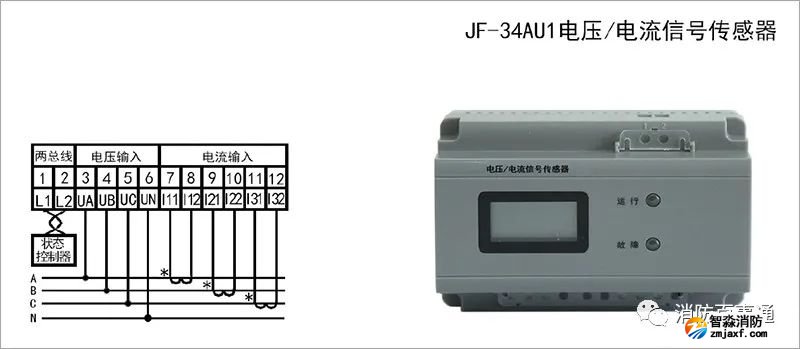

将被监视的乐鱼在线(中国)电源的三根相线和中性线按照要求依次接入到传感器的UA,UB,UC和UN端子；三相四线制乐鱼在线(中国)电源的A相电流输入端子（7、8），B相电流输入端子（9、10），C相电流输入端子（11、12）。传感器与电压输入端间应选用铜质导线（RVS-4x1.5m㎡），与电流输入端间应选用铜质导线（RVS-6x2.5m㎡）。

4、电流互感器

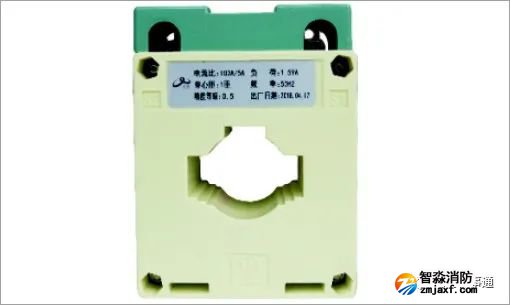

JF-33AU1、JF-34AU1测电流时，需要通过电流互感器。

电流互感器p1面进线，p2面出线。传感器接到互感器上s1进线，s2出线。
