诺帝菲尔POM-8C智能多线联动控制盘接线图

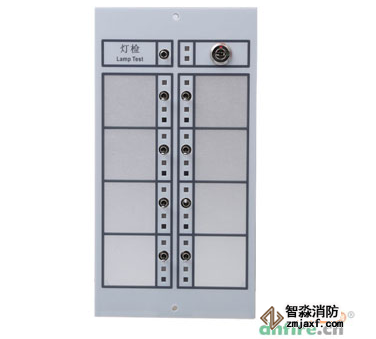

POM-8C是诺帝菲尔的一款智能多线联动控制盘。一个POM-8C智能多线联动控制盘模块提供8路互相独立的多线制输出。每一路输出通道提供1个手动开关，用于控制1路24伏控制输出，另外还为每路控制输出提供2路回讯接收，并且有3个3色的LED灯作为状态显示。POM-8C自动对8个手控通道的状态进行检测并显示出设备状态，确保设备处于可操作状态。

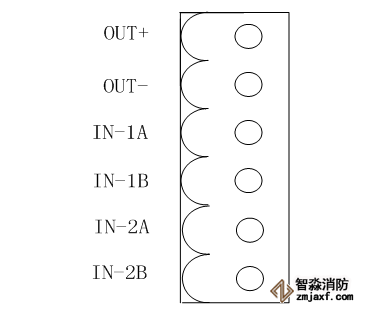

POM-8C的每路控制输出包含3路接线，分别是24伏控制输出、受控设备回讯和第二设备回讯。

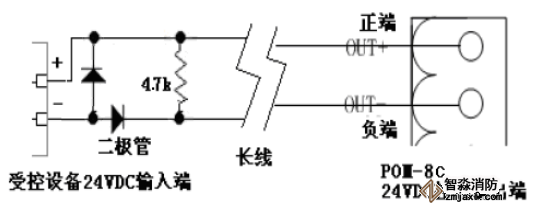

OUT为24VDC控制输出接线端，IN-1受控设备回讯接线端，IN-2第二设备回讯接线端对应接好正负端联线之后，需要在受控设备一端并联4.7k欧姆终端电阻。

　　注意：终端模块和终端电阻要接在受控设备模块一端，也即POM-8C输出线路的终端。

　　警告：不能将二极管反方向连接，否则POM-8C不能正常工作，并且在24VDC控制输出端输出时损坏电路。
