乐鱼在线(中国)水泵|消火栓泵

产品简介：乐鱼在线(中国)水泵就是消火栓泵，只是叫法不一样，（fire pump）是指专用乐鱼在线(中国)水泵或达到国家标准《乐鱼在线(中国)泵性能要求和试验方法》GB 6245的普通清水泵。大多数乐鱼在线(中国)水源提供的乐鱼在线(中国)用水，都需要乐鱼在线(中国)水泵

商品详情常见问题(8)在线下单

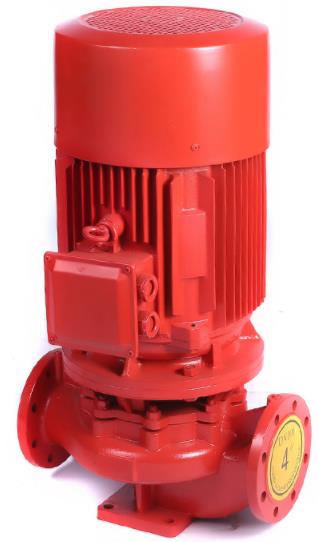

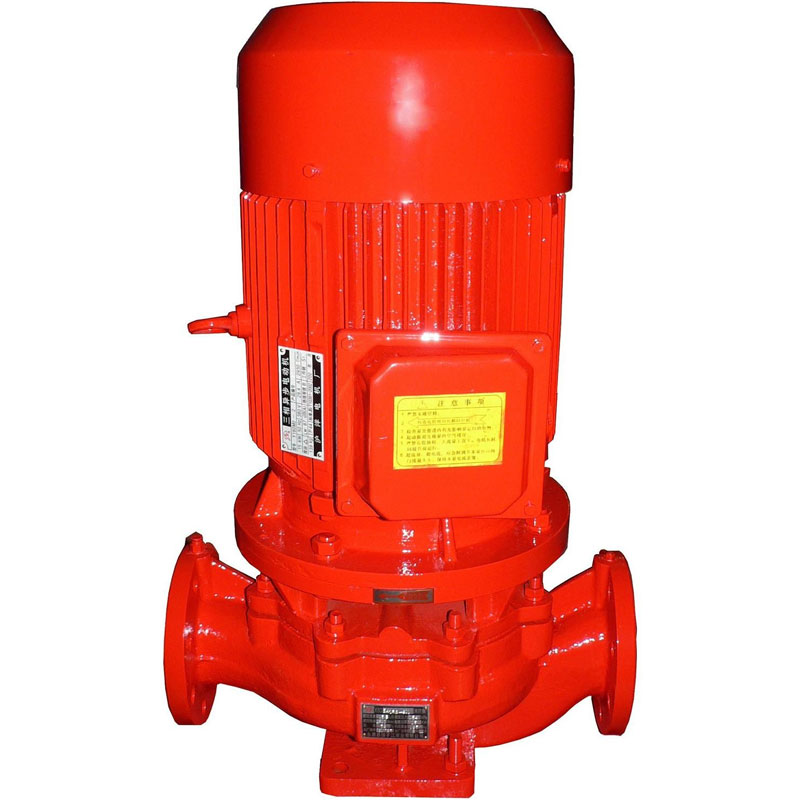

乐鱼在线(中国)水泵（fire pump）是指专用乐鱼在线(中国)水泵或达到国家标准《乐鱼在线(中国)泵性能要求和试验方法》GB 6245的普通清水泵。大多数乐鱼在线(中国)水源提供的乐鱼在线(中国)用水，都需要乐鱼在线(中国)水泵进行加压，以满足灭火时对水压和水量的要求。

大多数乐鱼在线(中国)水源提供的乐鱼在线(中国)用水，都需要乐鱼在线(中国)水泵进行加压，以满足灭火时对水压和水量的要求。水泵由于设置、维护不当产生故障势必影响灭火救援，造成不必要的损失。

八个问题的探讨

问题一

多层建筑是否有必要设置专门的乐鱼在线(中国)水泵

《建筑设计防火规范》（以下称《建规》）第8.6.3条规定：“设置临时高压给水系统的建筑物，应设乐鱼在线(中国)水箱或气压水罐、水塔”。

照此规定，设置临时高压乐鱼在线(中国)给水系统的建筑物，均应设置乐鱼在线(中国)水箱。这类建筑多为4、5层的多层建筑，而市政管网的压力一般为20到30米水柱，为满足最不利点消火栓所需充实水柱的需要，这类建筑还应设置乐鱼在线(中国)水泵。但是，多层建筑设置室内消火栓系统的目的仅是用来扑救初期火灾，大量的扑救工作还要依靠城市乐鱼在线(中国)队，为此设置乐鱼在线(中国)水泵难免有点浪费。对于这类建筑，不知是否可以借鉴高层建筑在乐鱼在线(中国)水箱出水管上设置增压设施的做法，在乐鱼在线(中国)水箱的出水管上设置能够通过消火栓箱内的按钮或由乐鱼在线(中国)水箱出水管上的水流指示器启动的增压泵来满足充实水柱的需要。

这种做法，增压泵设在了屋顶，是轻载启动，启动速度快，对扑救初期火灾应该有利。另外，在市政管网能够满足室内外乐鱼在线(中国)用水量的前提下，不知是否可以考虑根据建筑物的不同用途来确定是否设置乐鱼在线(中国)泵。即在厂区和大型的公共建筑内，提倡设立乐鱼在线(中国)泵使其具备一定的自救能力，而在一般的居民住宅内，则允许其不设乐鱼在线(中国)水泵，火灾时乐鱼在线(中国)车利用水泵接合器在室外喷水灭火，毕竟即使在住宅楼内设了乐鱼在线(中国)泵，居民也不一定能够正确使用。

问题二

乐鱼在线(中国)泵的性能和测试要求

乐鱼在线(中国)水泵与生活水泵和生产水泵相比性能上应有较高的要求，但我国现行规范对乐鱼在线(中国)水泵的性能和测试要求没有做出较详细的特别规定，致使乐鱼在线(中国)水泵在选用时无据可查，出现了多种问题。美国NFPA20对乐鱼在线(中国)泵的性能要求是：乐鱼在线(中国)泵的最大流量应为设计值的150%，扬程不小于选定工作点扬程的65%，关闭水泵时的扬程不大于选定工作点扬程的140%，稳压泵流量为1—2L/S，扬程为乐鱼在线(中国)泵扬程的1.1—1.2倍。同时规定在乐鱼在线(中国)泵出水管上应设测量用流量计，流量计应能测试水泵选定流量的175%，乐鱼在线(中国)泵在出水管上应设直径大于89mm的压力表。建议相关部门参照美国标准对我国的乐鱼在线(中国)泵设计、选用提出更有针对性、更明确的要求，以便在对乐鱼在线(中国)泵的选用、检测过程中有据可依。

问题三

水泵线路的敷设

在许多设计图纸中发现：乐鱼在线(中国)水泵的供配电线路、控制线路多穿PVC管进行保护，并从吊顶内走线。笔者认为这种走线方法欠妥。尽管《建规》只要求乐鱼在线(中国)用电设备的配电线路明敷时穿金属管，没有要求暗敷时穿金属管保护，但《民用建筑电气设计规范》（以下称《民规》）24.8.5条要求：乐鱼在线(中国)联动控制、自动灭火控制等的线路，应采用阻燃电缆穿钢管暗敷在不燃烧体结构层内，保护层厚度不小于3cm，当必须明敷时，应在金属管上采取防火措施。

《火灾自动报警系统设计规范》（以下称《自动报警规范》）第8.2.2条对此也做出了相应规定。我们知道，乐鱼在线(中国)水泵在火灾发生后一段时间内仍要发挥作用，来完成对建筑火灾的扑救工作。因此在这段时间内，仍要保证水泵线路的安全。对于配电室与电气竖井距离较远，乐鱼在线(中国)用电设备容量较大，线路无法暗敷的，可以在采取有效的防火措施后敷设在吊顶内。在这种情况下应避免采用耐火槽盒，因为吊顶也是火灾多发地段，敷设在吊顶内的线路火灾时并不安全，而且槽盒仅能防止外部燃烧对线路的破坏，无法防止槽盒内线路自身故障造成的火灾。建议乐鱼在线(中国)水泵等重要乐鱼在线(中国)设备采用耐火电缆供电，以保证发生火灾时能够在一定的时间内不受影响继续工作。

问题四

乐鱼在线(中国)水泵是否应设过载保护

乐鱼在线(中国)水泵是灭火救援的重要设备，在乐鱼在线(中国)灭火中起着极为重要的作用。按照我们的习惯性思维，凡是重要设备就应设过载保护。但《民规》第8.6.3.5条、第10.2.2.4条(3)条规定：“对于突然停电会导致比因过负荷而造成损失更大的配电线路，不应装设切断电路的过负荷保护电器(如乐鱼在线(中国)水泵的供电线路)，但应装设过负荷报警电器”。

照此规定，乐鱼在线(中国)水泵不应装设过载保护切断装置。这主要是考虑到火灾发生时，应全力保证乐鱼在线(中国)用水的需要，因为由于水泵过载可能造成的线路、设备损失与火灾损失相比微不足道。但在工程实际中甚至在一些标准施工图集，包括高校现行教材中所介绍的乐鱼在线(中国)水泵电气图上，乐鱼在线(中国)水泵电路仍然加上了过载保护切断电器，如《建筑电气安装工程图集》JD13-318页“高层建筑乐鱼在线(中国)系统全电压启动乐鱼在线(中国)水泵控制装置图（二）”。这显然不符合规范要求。

问题五

控制电压

《民规》第24.6.2.1规定：设在乐鱼在线(中国)栓箱中的起动乐鱼在线(中国)水泵的按钮及启泵信号灯的控制回路应采用50V以下的安全电压。第24.9.11规定：乐鱼在线(中国)联动装置的直流操作电源电压应采用24V。这主要是防止使用消火栓时，有水溢出使消火栓箱及水、水枪带电伤及乐鱼在线(中国)队员（这种击伤事故时有所闻）。但在施工实际及部分参考资料中乐鱼在线(中国)栓按钮的操作电源电压仍接到了交流220V上，如前面提到的《图集》在同一页上就犯了这样的错误。

问题六

启动控制

消火栓泵有三个地方可控制启动。①根据《建规》和《高层民用建筑设计防火规范》要求，在室内消火栓箱处直接启动。②根据《自动报警规范》要求，在乐鱼在线(中国)控制室处控制。③在水泵房消火栓泵附近控制。

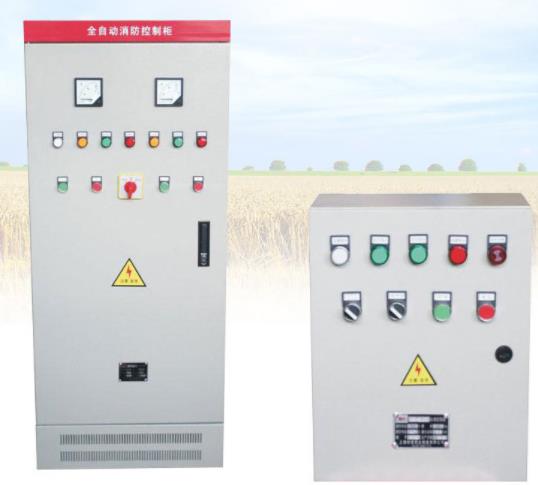

这样应正确处理以下两个问题：一是应正确确定乐鱼在线(中国)控制室、消火栓按钮与乐鱼在线(中国)泵房的控制优先级问题。一般来讲应以乐鱼在线(中国)控制室远距离操作为主。但由于现今有关部门对远距离操作没有一个明确的指导标准，工程实际中做法很多，合理性、操作性难免良莠不齐。有的简单地将启停泵按钮并/串接到二次回路的手动启停泵按钮上，有的干脆去掉了热继电器，多数是在泵房控制柜上设置手动/自动转换开关，通常情况下置于自动位置。我们认为这几种方法都有所欠妥。

宋高飞同志在《关于乐鱼在线(中国)泵远距离操作设计的探讨》一文中提出将远距离操作继电器动作触点越过转换开关部分，直接接到乐鱼在线(中国)泵主接触器的线圈回路，实现直接启动乐鱼在线(中国)泵。我们认为设想不错，既解决了直接启动问题，又便于控制室统一监控，还满足了泵房控制柜处于任一状态时都能够远距离启动乐鱼在线(中国)泵的需要。二是确定乐鱼在线(中国)水泵采取何种方式启动。为尽快将乐鱼在线(中国)设备投入工作以降低火灾损失，同时考虑到火灾时多数非乐鱼在线(中国)负荷已经切断，乐鱼在线(中国)水泵应优先采用全压直接起动方式。

问题七

故障控制

根据《自动报警规范》第4.2.1条要求，乐鱼在线(中国)控制室应能显示乐鱼在线(中国)设备的故障状态。由于技术问题，对电源断电等简单故障信号乐鱼在线(中国)控制能够显示，而对其它故障信号如乐鱼在线(中国)水泵过负荷故障信号由于在《自动报警规范》、《民规》都没有明确说明实现办法，施工实际中往往避开这一点，影响了控制室对设备故障的正确检测。

用手动报警按钮代替消火栓按钮启泵。用消火栓处的手报代替消火栓按钮启泵在工程实际中比较流行，工程中多采用双触点按钮，一触点作手报用，将报警信号传送到火灾报警控制器，另一触点作启泵按钮用，把启泵信号送到控制室经双切换盒启泵。但根据《建规》第8.6.2(九)条、《高规》第7.4.6.7条：每个消火栓处应设直接启动乐鱼在线(中国)水泵的按钮。而手报按钮启泵是将火灾信号反馈到报警联动控制器，经确认后再由控制器启动乐鱼在线(中国)水泵，并不是直接启动乐鱼在线(中国)水泵。而且，这种代替方式对自动报警系统提出了较高的要求。在目前，由于自动报警系统误报率高及运行费用等问题，部分建筑的自动报警系统往往带病运行甚至不开通，难以发挥其应有的作用。因此，我们认为，还是不要提倡用手报来代替消火栓按钮启动乐鱼在线(中国)水泵。

问题八

乐鱼在线(中国)泵的定期维护保养

尽管规范、规章明确要求乐鱼在线(中国)设施、器材应当定期维护保养，但是目前乐鱼在线(中国)水泵都不能做到定期试机运行，天长日久导致泵体卡死、锈死，以至火灾时不能发挥应有的作用。10月25日广州日报就以《50万元乐鱼在线(中国)设施为何滴水喷不出》为题披露了越秀区一德路综合市场内的乐鱼在线(中国)设施由于没有维护保养，火灾时不能正常运行，造成特大损失一事。因此我们建议在规范中要求在乐鱼在线(中国)泵中采用可编程序控制器（PLC）对泵组进行控制，实现乐鱼在线(中国)泵在备用时定期试运行，扑救火灾时自动启动，从而有效地杜绝乐鱼在线(中国)水泵关键时刻不能用的局面。
