水流指示器属视镜类仪表阀门其适用于石油、化工、化纤、医药、食品、电厂、泵等工业生产管路中，通过视窗能随时观察液体、气体、蒸汽等介质的浑浊度且计量介质流动速度反应情况，是保障正常生产保证产品质量不可缺少的管道附件之一。其连接方式包括螺纹式；法兰式；焊接式。水流指示器也可用于自动喷水灭火系统，它可以安装在主供水管或横杆水管上，给出某一分区域小区域水流动的电信号，此电信号可送到电控箱，但通常不用作启动乐鱼在线(中国)水泵的控制开关。

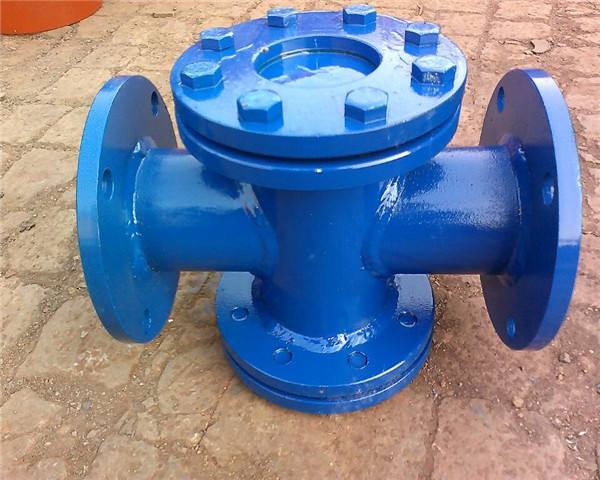

水流指示器分两大类分别为叶轮式；浮球式别称（直通叶轮视镜、叶轮视镜、直通浮球视镜、浮球视镜液流观察器、流量指示器、监流器、单管式直通流量视镜）属直通视镜，是观察管道内介质流动情况的必要附件。视镜用于石油、化工、化纤、医药、食品等工业生产装置中，能随时观察液体、气体、蒸汽等介质的流动反应情况，是保障正常生产不可缺少的附件。水流指示器包括螺纹式水流指示器、焊接式水流指示器、法兰式水流指示器、鞍座式水流指示器、马鞍式水流指示器。

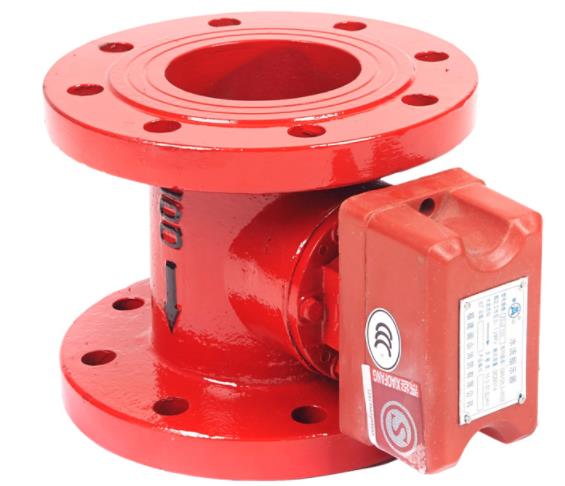

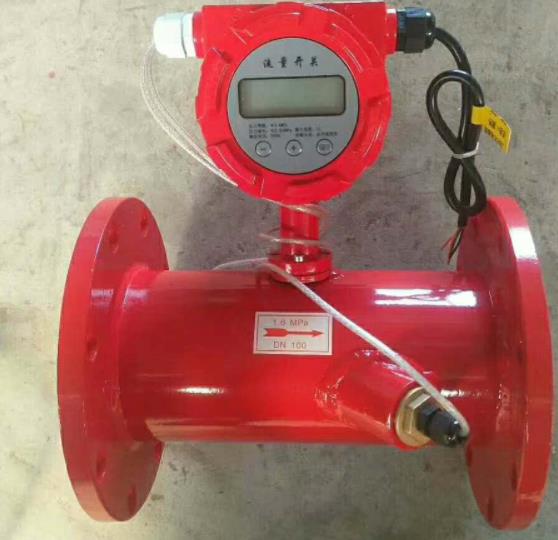

水流指示器也可用于自动喷水灭火系统，它可以安装在主供水管或横干管上，给出某一分区域小区域水流动的电信号，此电信号可送到电控箱，但通常不用作启动乐鱼在线(中国)水泵的控制开关。

一、型号

SG-YL水（油）流指示器型号别称（ZGA-1;ZGA-2;ZGA-3;ZGA-4叶轮式 SJ-YL叶轮式观察器 SJ-ZT直通流量视镜）

SG-FQ浮球指示器型号别称（GBA-1 GBA-2 GBA-3 GBA-4球式 ZBA-1 ZBA-2 ZBA-3 ZBA-4 浮球式)

SG-II直通式

SG-III三通式

SG-BB摆板式

SG-BL玻璃管式

SG-ZZ指针式

SG-NZ逆止式

型号SG等于SJ

1、概述：

适用于高炉冷却系统，电厂水循环系统，水（油）泵指示系统、润滑系统、自动喷水灭火系统等行业领域广泛应用。

2、定义：

用于各种系统中观察或系统中将水（油）流信号转换成电信号的一种必备附件。

3、基本参数

1）水流指示器的最大工作压力分别为0.25/0.6/1.0/1.6/2.5/4.0MPa

2）公称直径

螺纹式/焊接式公称通径DN6-DN80(G1/8-G3)

法兰式水流指示器公称通径为DN15-DN600

4、技术要求

1）最大工作压力

水流指示器的最大工作压力视口径而定分别为0.25/0.6/1.0/1.6/2.5/4.0MPa

2）延迟性能

具有延迟功能的水流指示器的延迟时间应可以调节。

水流指示器进行试验所测得的延迟时间应在2s-90s范围内。

3）工作循环

水流指示器进行试验，经500周期动作，试验中应动作灵敏、复位迅速。

4）耐腐蚀性能

水流指示器按标准规定进行腐蚀试验，试验后其任何部件不能出现影响性能的裂纹等腐蚀损坏。试验后应经过6.8灵敏度试验，试验结果应符合标准规定。

5）刚性非金属材料

经空气老化试验后，试件不得出现弯曲、蠕变、裂纹或其他影响水流指示器功能的损坏。如果叶片采用聚乙烯材料，耐环境应力开裂能力，试验后叶片应无裂纹。

6）抗冲击性能

经三次6.8J能量的冲击后，不得有零件松动而妨碍水流指示器动作。

试验后应检查水流指示器的外壳,如果外壳出现断裂而不影响水流指示器的动作，则为合格。如果外壳用于防尘或防潮，而外壳断裂，水流指示器则为不合格。

7）弹性非金属密封垫抗水老化性能

弹性非金属密封垫进行水老化试验, O形圈除外。试验后应检查密封垫与夹具之间，不得出现松动、粘结及密封垫变脆、变软现象。

8）灵敏度

水流指示器应按标准规定进行灵敏度试验，试验结果应满足下列要求:

a 流量小于、等于15.0L/min时，水流指示器不应报警;

b 报警流量应该是在15.0L/min -37.5L/min间的任意值，到37 .5L/min时，必须报警;

c 报警流量不应大于37.5L/min,

试验压力范围在0.14MPa-1.2MPa间。

9）水力摩阻损失

试验管路中在水流速为4.5m/s时条件下，水流指示器水力摩阻力产生的压力损失不得超过0.02MPa。

10）耐水冲击性能

按标准规定进行水冲击试验，受水冲击后应复位迅速。且试验后应进行灵敏度试验，试验结果应符合标准要求。

11）耐水压性能

在2.4MPa水压下，持续5min，不得有破裂及渗漏，不得出现永久变形或损坏现象。

12）过载能力

水流指示器按标准规定进行试验时，其组件不得出现过热烧毁、坑点或触点粘合等现象。

13）耐电压能力及绝缘电阻

（1）水流指示器按标准规定进行耐电压能力测定，在规定的试验电压下，在下列部件之间应耐电压60s士5s不被击穿。

a 所有活动部件和静止金属件( 包括外壳) 之间;

b 在不同电压和不同频率下工作的电路活动部件。

（2）水流指示器进行绝缘电阻测定，在下列部件之间的绝缘电阻应大于2MΩ。

a 触点断开时，同极进线与出线之间;

b 触点闭合时，不同极的带电部件之间，触点与线圈及控制电路之间;

c 各带电部件与金属支架(包括外壳)之间。

5、施工、安装要点

1）一般安装在每层的水平分支干管或某区域的分支干管上。

2）应水平立装，倾斜度不宜过大，保证叶片活动灵敏，水流指示器前后应保持有5倍安装管径长度的直管段，安装时注意水流方向与指示器的箭头一致。

3）信号阀应安装在水流指示器前的管道上，与水流指示器的距离不宜小于300mm。

4）水流指示器适用于直径为50～150mm的管道上安装。

6、执行标准

1）产品标准

一、水流指示器结构材质：

本体材质	碳钢和不锈钢、铜
视窗材质	钢化硼硅玻璃、石英玻璃、铝硅玻璃
钢化硼硅玻璃	耐压2.5MPa 耐温≤200℃
石英玻璃	耐压10MPa 耐温≤1000℃
铝硅玻璃	耐压6.4MPa 耐温≤450℃
密封件材质	丁腈橡胶，聚四氟乙烯

二、玻璃视窗的维护及保养

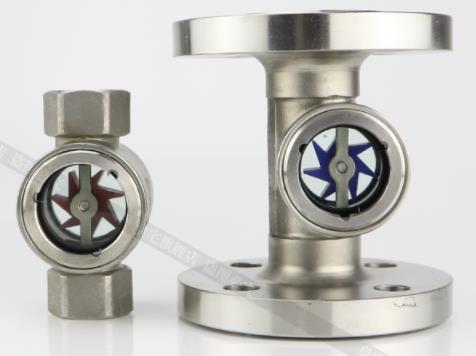

1、叶轮视镜是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘。

2、叶轮视镜的视窗玻璃属宜损件，安装视镜时要小心轻放。

3、视镜玻璃耐温耐压有一定的局限，具体根据实际情况而定。

以下提供国家标准玻璃制造工艺物理实验参数：

耐温：钢化硼硅玻璃≤200℃、石英玻璃≤1000℃、铝硅玻璃≤450℃

耐压：钢化硼硅玻璃片≤2.5MPa、石英玻璃片≤10.0MPa 铝硅玻璃≤6.4MP

4、允许急变温度<60℃，玻璃因温差过大造成破裂。

玻璃检测标准：参照《化工管道手册》和HGJ501-502-86 《压力窗口视镜》设计制造和验收。

《自动喷水灭火系统第7部分：水流指示器》GB 5135.7-2003
